Содержание

Введение

1.  Прямые цифровые синтезаторы частоты (DDS)

2.  Цифровые синтезаторы частоты с косвенным синтезом (ФАПЧ)

Заключение

Список литературы

Введение

Радиопередающие устройства (РПдУ) применяются в сферах телекоммуникации, телевизионного и радиовещания, радиолокации, радионавигации. Стремительное развитие микроэлектроники, аналоговой и цифровой микросхемотехники, микропроцессорной и компьютерной техники оказывает существенное влияние на развитие радиопередающей техники как с точки зрения резкого увеличения функциональных возможностей, так и с точки зрения улучшения ее эксплуатационных показателей. Это достигается за счет использования новых принципов построения структурных схем передатчиков и схемотехнической реализации отдельных их узлов, реализующих цифровые способы формирования, обработки и преобразования колебаний и сигналов, имеющих различные частоты и уровни мощности.

В области телекоммуникаций и вещания можно выделить следующие основные непрерывно возрастающие требования к системам передачи информации, элементами которых являются РПдУ:

- обеспечение помехоустойчивости в перегруженном радиоэфире;

- повышение пропускной способности каналов;

- экономичность использования частотного ресурса при многоканальной связи;

- улучшение качества сигналов и электромагнитной совместимости.

Стремление удовлетворить этим требованиям приводит к появлению новых стандартов связи и вещания. Среди уже известных GSM, DECT, SmarTrunk II, TETRA, DRM и др.

1.  Прямые цифровые синтезаторы частоты (DDS)

Прямые цифровые синтезаторы частоты (DDS) появились на рынке изделий микроэлектроники в начале 90-х годов, и с тех пор их популярность неизменно возрастает. Это объясняется их уникальными свойствами, недоступными обычным синтезаторам частот косвенного синтеза. Диапазон перестройки такого синтезатора может быть непрерывным от долей Гц до десятков МГц, при этом точность установки частоты и шаг перестройки составляет сотые доли Гц, а скорость перестройки частоты измеряется наносекундами (и при этом нет разрыва фазы). Многие из имеющихся синтезаторов способны формировать квадратурные сигналы с высочайшей точностью сдвига фазы между ними во всем рабочем диапазоне, а также обеспечивают цифровую частотную и фазовую манипуляцию (возможен и линейный переход к следующему значению частоты или фазы), а также цифровую квадратурную амплитудную модуляцию.

Вместе с тем, таким синтезаторам свойственны все недостатки цифровых устройств обработки сигналов: шум квантования, наложение спектров цифрового сигнала, ограниченная верхняя рабочая частота и пр.

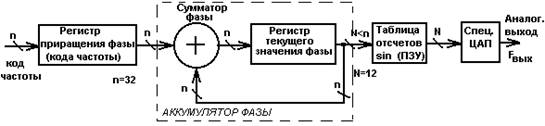

Рис.2.4.1.1.

Рассмотрим работу структуры DDS, показанную на рис.2.4.1.1. Такая структура (за исключением ЦАП) называется генератором с цифровым управлением (NCO). Выпускаются и микросхемы NCO, в состав которых не входит, по сравнению с DDS, только ЦАП.

Сердцем такой структуры является фазовый аккумулятор, в котором сумматор фазы каждый такт задающего генератора прибавляет к текущему значению фазы число, записанное в регистре приращения фазы. Полученное новое значение фазы сохраняется в регистре текущего значения фазы. Таким образом, фаза постоянно линейно возрастает. Разрядность аккумулятора фазы велика (например, 32 разряда), но конечна, поэтому периодически происходят его переполнения, в результате которых цифровое значение фазы обнуляется, как показано на рис.2.4.1.2. Текущее значение фазы из регистра подается к перекодировочной таблице синусов, которая из себя представляет обыкновенное ПЗУ. В таком ПЗУ значения фазы являются адресами ячеек, где записаны соответствующие каждой фазе мгновенные значения синусоиды. В результате на выходе перекодировочной таблицы появляются цифровые отсчеты мгновенных значений синусоиды, которые быстродействующий ЦАП превращает в колебание тока синусоидальной формы. Разумеется, на выходе такого ЦАП устанавливают фильтр, который выделяет синусоидальное колебание нужной частоты (основной частоты или одного из высокочастотных «образов»).

Рис.2.4.1.2.

Пусть в регистре приращения фазы записано число М, разрядность аккумулятора фазы равна n, а частота задающего генератора Fт. При этом очевидна формула, определяющая выходную частоту синтезатора:

Fвых = (М*Fт) / 2n.

Итак, шаг по частоте здесь равен Fт / 2n , что при n = 32 и тактовой частоте 50 МГц приводит к значению шага 0.01 Гц.

Наивысшая синтезируемая частота DDS обычно бывает равна 0.4Fт. Это обусловлено требованиями к фильтрации побочных продуктов синтеза («образов» сигнала). Для того, чтобы сменить рабочую частоту, необходимо только записать новое значение приращения фазы (оно имеет смысл кода частоты) в регистр приращения. Смена частоты произойдет с нового отсчета без разрыва фазы.

Необходимо отметить, что для адресации перекодировочной таблицы используются не все разряды аккумулятора фазы, а только часть старших (например, 12). Это не ведет к существенному ухудшению точности синтеза синусоиды, но уменьшает емкость перекодировочной таблицы. Разрядность кода фазы должна быть на 2-3 разряда больше разрядности ЦАП, т.к. дальнейшее увеличение разрядности не приводит к снижению шумов из-за эффекта квантования ЦАП. Разрядность ЦАП и определяет уровень побочных составляющих выходного сигнала DDS (см. спектр сигнала DDS на рис.2.4.1.3):

- 50 дБ относительно несущей для 8-разрядного ЦАП,

- 60 дБ относительно несущей для 10-разрядного ЦАП,

- 70 дБ относительно несущей для 12-разрядного ЦАП.

Для уменьшения отдельных паразитных частотных составляющих можно их «размыть», добавив к фазовой информации псевдослучайный сигнал (шумовой). При этом, конечно, общий шум возрастает, а его отдельные компоненты понижаются.

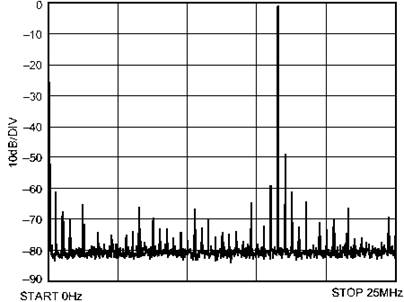

Рис.2.4.1.3.

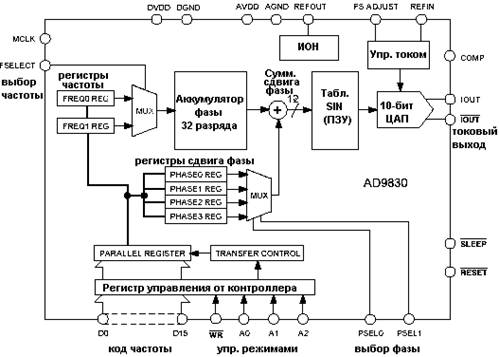

Структурная схема одного из самых простых DDS AD9830 показана на рис.2.4.1.4. От типовой структуры DDS, рассмотренной нами выше, он отличается наличием встроенных средств для частотной и фазовой манипуляции. Чтобы упростить двухпозиционную частотную манипуляцию (2-FSK), введен еще один регистр частоты, а выбор синтезируемой частоты осуществляется сменой бита на соответствующем выводе синтезатора. Для осуществления четырехпозиционной фазовой манипуляции введены 4 регистра сдвига фазы и дополнительный сумматор сдвига фазы, который прибавляет значение сдвига фазы, записанное в одном из регистров, к выходному коду аккумулятора фазы. Выбор конкретного регистра осуществляется сменой битов на двух выводах синтезатора. Этот DDS работает с максимальной тактовой частотой 50 МГц, имеет только параллельную загрузку данных, потребляет 250 мВт от источника +5 В. Его свободный от паразитных составляющих динамический диапазон составляет 72 дБ.

Рис.2.4.1.4.

Приведем список некоторых (не всех) дополнительных возможностей современных DDS (AD983x, AD985x и др.).

·  Встроенный умножитель тактовой частоты с ФАПЧ.

·  Дополнительный сумматор для сдвига фазы.

·  Дополнительные регистры для частотной манипуляции.

·  Средства для осуществления сглаженной частотной манипуляции с программируемой скоростью перестройки частоты.

·  Дополнительные цифровые квадратурные амплитудные модуляторы для синтеза с амплитудно-фазовыми видами модуляции (AM, N-QAM, SSB и др.).

·  Выходы квадратурных ВЧ сигналов.

·  Фильтры предкоррекции x / sin(x) для компенсации частотного ската АЧХ ЦАП.

·  Дополнительный компаратор в системе умножения частоты опорного сигнала для уменьшения его фазовых шумов («jitter»).

·  Последовательный и параллельный регистры загрузки данных.

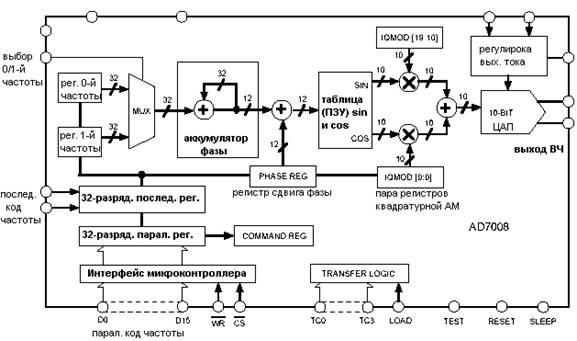

Рис.2.4.1.5.

В качестве примера приведем структурную схему DDS AD7008, имеющую встроенные средства квадратурной цифровой амплитудной модуляции (с цифровыми перемножителями квадратурных сигналов) и цифровое объединение квадратур перед подачей их на ЦАП.

Для более подробного изучения возможностей современных DDS рекомендуем обратиться к материалам по ИМС AD9850-AD9854.

2.  Цифровые синтезаторы частоты с косвенным синтезом (ФАПЧ)

Несмотря на то, что прямые цифровые синтезаторы активно вытесняют традиционные косвенные синтезаторы из их традиционных областей применения, последние остаются непревзойденными по ряду параметров и вряд ли когда-нибудь будут заменены на DDS полностью. В табл.2.4.2.1 даны сравнительные характеристики этих двух типов синтезаторов частоты.

Табл.2.4.2.1.

Таким образом, синтезаторы с косвенным синтезом (на основе петли ФАПЧ) незаменимы в ОВЧ-СВЧ-генераторах, гетеродинах высокочувствительных приемников и передатчиков, к которым предъявляются жесткие требования по чистоте спектра сигнала.

Рассмотрим структуру простейшего синтезатора частоты с косвенным методом синтеза (рис.2.4.2.1). Принцип работы этой схемы хорошо известен: частотно-фазовый детектор (ЧФД) подстраивает частоту генератора, управляемого напряжением (ГУН) до тех пор, пока не буде выполнено равенство

F0 / M = Fвых / N, тогда Fвых = (F0 / M)*N.

Здесь (F0 / M) имеет смысл шага перестройки по частоте синтезатора. Петлевой фильтр обеспечивает заданные динамические характеристики и устойчивость петли ФАПЧ. Периодическая модуляция частоты в такой схеме (эта схема применяется, например, в цифровых передатчиках системы DECT не частоте 1.9 ГГц) осуществляется после достижения установившегося значения средней частоты ГУН. Для этого петля ФАПЧ размыкается путем установления выхода ЧФД в третье состояние, затем через гауссовский фильтр на ГУН подается пачка модулирующих частоту импульсов, после чего петля ФАПЧ снова замыкается и производится подстройка среднего значения частоты.

Рис.2.4.2.1.

Недостатком подобного синтезатора является увеличение шага перестройки частоты при повышении его рабочей частоты. Это происходит потому, что для повышения рабочей частоты синтезатора перед ДПКД (который может работать на частотах до нескольких десятков МГц) устанавливают предварительный делитель частоты с коэффициентом деления К, при этом и шаг перестройки частоты увеличивается в К раз:

Fвых = (К*F0 / M)*N.

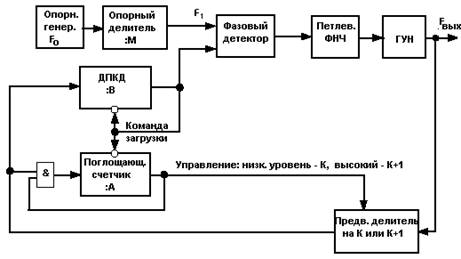

Для сохранения на высоких рабочих частотах такого же шага перестройки, как в схеме без предварительного делителя (F0 / M) применяют схему с перестраиваемым поглощающим счетчиком и перестраиваемым предварительным делителем (рис.2.4.2.2).

Рис.2.4.2.2.

Предварительный делитель в этой схеме имеет переключаемый коэффициент деления: К или К+1 (например, 10/11 или 40/44, такие ИМС выпускаются промышленностью).

ДПКД и поглощающий счетчик работают таким образом, что по команде загрузки они загружаются числом В и А соответственно (причем обязательно В>À), после чего каждый входной импульс уменьшает их состояние на 1. Пока в счетчиках остается число, большее 0, на их выходах присутствует высокий логический уровень, а при достижения 0 этот уровень меняется на низкий.

Схема с поглощающим счетчиком работает следующим образом. Пусть в какой-то момент времени счетчик В обнулился, при этом оба счетчика, согласно схеме, перезагружаются величинами А и В соответственно, и начинается новый цикл счета на уменьшение их значений. Пока поглощающий счетчик не обнулился, на его выходе 1 и предварительный делитель работает с коэффициентом К+1, поэтому он обнулится через (К+1)*А периодов частоты ГУН. Как только его значение достигнет 0, на его выходе установится низкий логический уровень, он перестанет считать, а коэффициент предварительного делителя станет равным К. До обнуления счетчика В останется еще (В-А) циклов счета (счетных импульсов). Поскольку счетные импульсы теперь поступают с частотой ГУН, деленной на К, то до обнуления счетчика В пройдет еще (В-А)*К периодов частоты ГУН. После обнуления ДПКД описанный цикл повторится.

Итак, подсчитаем эквивалентный коэффициент деления схемы: он равен полному числу периодов частоты ГУН до ее повторной перезагрузки

N = (A*(K+1))+((B-A)*K) = A+B*K.

Частота ГУН при этом описывается той же формулой, что и для простейшей петли ФАПЧ:

Fвых = (F0 / M)*N.

Важно здесь то, что теперь изменением коэффициента деления поглощающего счетчика А можно добиться перестройки синтезатора на высокой частоте с малым шагом, равным (F0 / M). Пределы изменения эквивалентного коэффициента деления N = К2-К... Amax+Bmax*K.

Описанный принцип реализован в отечественных ИМС К1015ХК2А (им требуется внешний предварительный делитель с изменяемым модулем счета) и в ИМС семейства ADF4110-ADF4112 (у них этот делитель выполнен на кристалле ИМС).

В цифровых приемопередатчиках широко используют сдвоенные синтезаторы частоты - микросхемы, способные формировать одновременно две частоты от одного опорного сигнала. Сдвоенные синтезаторы частоты можно разделить на два типа: ВЧ/ВЧ синтезаторы, вырабатывающие одновременно две высокие частоты, номиналы которых различаются незначительно, и ВЧ/ПЧ синтезаторы, у которых номиналы частот различаются более, чем на порядок.

Заключение:

Основным направлением развития систем связи является обеспечение множественного доступа, при котором частотный ресурс совместно и одновременно используется несколькими абонентами. К технологиям множественного доступа относятся TDMA, FDMA, CDMA и их комбинации. При этом повышают требования и к качеству связи, т.е. помехоустойчивости, объему передаваемой информации, защищенности информации и идентификации пользователя и пр. Это приводит к необходимости использования сложных видов модуляции, кодирования информации, непрерывной и быстрой перестройки рабочей частоты, синхронизации циклов работы передатчика, приемника и базовой станции, а также обеспечению высокой стабильности частоты и высокой точности амплитудной и фазовой модуляции при рабочих частотах, измеряемых гигагерцами. Что касается систем вещания, здесь основным требованием является повышение качества сигнала на стороне абонента, что опять же приводит к повышению объема передаваемой информации в связи с переходом на цифровые стандарты вещания. Крайне важна также стабильность во времени параметров таких радиопередатчиков - частоты, модуляции. Очевидно, что аналоговая схемотехника с такими задачами справиться не в состоянии, и формирование сигналов передатчиков необходимо осуществлять цифровыми методами.

Список литературы:

1. Кириллов С.Н., Бодров О.А., Макаров Д.А. Стандарты и сигналы средств подвижной радиосвязи. Рязань: РГРТА. 1999.

2. Гольцова М. Широкополосные ЦАП: борьба на рынке коммуникационных систем усиливается. // Электроника. 2001. №2.

3. Bluetooth: устройства всех стран, соединяйтесь! ...без проводов. // Электроника. 2000. №5.

4. Уолт Кестер, Джеймс Брайэнт. Аналого-цифровые преобразователи для задач цифровой обработки сигналов. www.analog.com.ru/public/3.pdf

5. Проектирование радиопередатчиков: Учеб. пособие для вузов. / Под ред. В.В. Шахгильдяна. М.: Радио и связь. 2000. 654 с.
