Курсовая работа: Разработка микропроцессорной системы "Автомобильные часы-термометр-вольтметр" на базе микроконтроллера

Курсовая работа: Разработка микропроцессорной системы "Автомобильные часы-термометр-вольтметр" на базе микроконтроллера

РЕФЕРАТ

Пояснительная записка состоит из 38 страниц, 9 рисунков, 4 таблиц, 7 источников.

Микроконтроллер, громкоговоритель, Термодатчик, Жидкокристаллический индикатор, ИК- ЛУЧИ

Цель работы: разработка микропроцессорной системы на базе микроконтроллера, автомобильных часов-термометра-вольтметра.

Содержание работы: в работе выполнено построение структурной схемы, сформирован алгоритм работы системы, выбор элементной базы, оптимальной для реализации поставленных задач по диапазону характеристик, разработана программа, разработана принципиальная схема устройства.


СОДЕРЖАНИЕ

Введение

1. Описание объекта и функциональная спецификация

2. Описание структуры системы

3. Описание ресурсов МК AT89C2051

4. Ассемблирование

5. Разработка алгоритма работы устройства

6. Описание выбора элементной базы и работы принципиальной схемы

Заключение

Список литературы

Приложение А. Листинг программы и объектный файл


ВВЕДЕНИЕ

Современную микроэлектронику трудно представить без такой важной составляющей, как микроконтроллеры. Микроконтроллеры незаметно завоевали весь мир. Микроконтроллерные технологии очень эффективны. Одно и то же устройство, которое раньше собиралось на традиционных элементах, будучи собрано с применением микроконтроллеров, становится проще, не требует регулировки и меньше по размерам. С применением микроконтроллеров появляются практически безграничные возможности по добавлению новых потребительских функций и возможностей к уже существующим устройствам. Для этого достаточно просто изменить программу.

Однокристальные (однокорпусные) микроконтроллеры представляют собой приборы, конструктивно выполненные в виде БИС и включающие в себя следующие составные части: микропроцессор, память программ и память данных, а также программируемые интерфейсные схемы для связи с внешней средой.

Мировая промышленность выпускает огромную номенклатуру микроконтроллеров. По области применения их можно разделить на два класса: специализированные, предназначенные для применения в какой-либо одной конкретной области (контроллер для телевизора, контроллер для модема, контроллер для компьютерной мышки ) и универсальные, которые не имеют конкретной специализации и могут применяться в самых различных областях микроэлектроники, с помощью которых можно создать как любое из перечисленных выше устройств, так и принципиально новое устройство.

Цель курсового проекта – разработка микропроцессорной системы автомобильные часы-термометр-вольтметр на базе микроконтроллера.


1. Описание объекта и функциональная спецификация

Данное устройство предназначено для использования в автомобиле.

Основой устройства является микроконтроллер AT89C2051 фирмы «Atmel». Для отображения информации используется жидкокристаллический индикатор типа ЖКИ13-8/7-02. Несмотря на то, что в настоящее время доступны ЖКИ с встроенными контроллерами, иногда оказывается целесообразным применение специального ЖКИ. Причин может быть несколько. Распространенные ЖКИ со встроенными контроллерами обладают целым рядом недостатков: отсутствие десятичных точек, плохой угол обзора, недостаточный в некоторых случаях размер символов. В то же время существует доступная и довольно удобная в использовании микросхема драйвера ЖКИ КР1820ВГ1. Она выпускается Минским ПО «Интеграл».

Рассмотренное в этой работе устройство устанавливается в автомобиле для индикации времени, контроля заряда аккумулятора и регистрации температуры. Диапазон контролируемого напряжения можно выбрать любой, однако в программе он установлен в пределах от 12,0 В до 15,0 В, а при отклонении от этих значений напряжения включается зуммер.

Функциональная спецификация

1.  Входы

a.  4 датчика температуры

b.  Кнопка запуска (включение питания)

c.  Панель управления с сенсорным переключателем и ИФ приемником

2.  Выходы

a.  Жидкокристаллический индикатор

b.  Звуковой динамик

3.  Функции

a.  индикация текущего времени

b.  будильник

c.  таймер

d.  индикация температуры в четырех точках

e.  звуковая сигнализация при повышении температуры

f.  индикация напряжения в бортовой сети автомобиля

g.  звуковая сигнализация при падении напряжения бортовой сети

h.  управление режимами работы устройства с помощью ИК-пульта

2. Описание структуры системы

После определения входов и выходов устройства разработана структурная схема устройства. Структурная схема автомобильных вольтметра-термометра-часов приведена на рис. 1.



Подпись: Термодатчик №2

 Громкоговоритель


Рис. 1. Структурная схема автомобильных часов-термометра-вольтметра

3. Описание ресурсов МК AT89C2051

AT89C2051 разработан по технологии КМОП. Микроконтроллер оснащенный Flash программируемым и стираемым ПЗУ, а также совместим по системе команд и по выводам со стандартными приборами семейства MCS-51. Объем Flash ПЗУ - 2 Кбайта, ОЗУ - 128 байтов. Имеет 15 линий ввода/вывода, один 16-разрядный таймера/счетчика событий, полнодуплексный порт (UART) пять векторных двухуровневых прерываний, встроенный прецизионный аналоговый компаратор, встроенные генератор и схему формирования тактовой последовательности. Напряжение программирования Flash памяти - 12 В и ее содержимие может быть защищено от несанкционированных записи/считывания. Имеется возможность очистки Flash памяти за одну операцию и возможность считывания встроенного кода идентификации. Ток потребления в активном режиме на частоте 12 МГц не превышает 15 мА при 6 В и 5,5 мА при напряжении питания 3 В. В пассивном режиме (ЦПУ остановленно, но система прерываний, ОЗУ, таймер/счетчик событий и последовательный порт остаются активными) потребление не превышает 5 мА и 1мА. В стоповом режиме ток потребления не превышает 100 мкА и 20 мкА при напряжении питания 6 В и 3 В, соответственно. Микроконтроллер AT89C2051 ориентирован на использование в качестве встроенного управляющего контороллера.

Для питания устройства используется интегральный стабилизатор U5 типа 7805. Потребляемый устройством ток очень небольшой, поэтому радиатор для этой микросхемы не нужен.

Поскольку микросхемы контроллера ЖКИ требуют небольшого количества сигналов для связи с микроконтроллером, индикатор можно выполнить конструктивно в отдельном корпусе минимального размера и расположить его в удобном для обозрения месте. Провода датчиков температуры могут иметь длину несколько метров. При этом обязательно должен присутствовать земляной провод. Использовать в качестве земли кузов автомобиля нежелательно. Удобно для термометров использовать аудио кабель, который имеет два провода в общем экране, изолированном снаружи.

AT89C2051 - 8-разрядный микроконтроллер с Flash ПЗУ

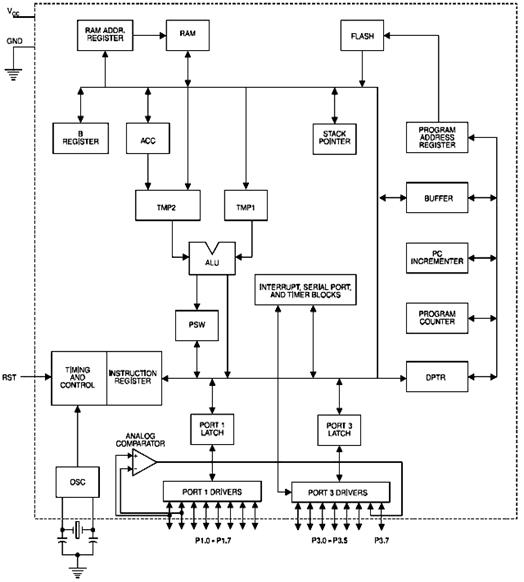

Рис.2. Структурная схема AT89C2051

Микроконтроллер AT89C51 построен по процессорной архитектуре MCS-51, т.е. он умеет выполнять ассемблерные команды описанные этим стандартом. Стандарт был разработан фирмой INTEL и в дальнейшем стал основой для создания современных INTEL процессоров, но проблема создания маленьких устройств (микроконтроллерных систем) осталась актуальной и по сей день. В результате первые миниатюрные процессоры эксплуатируется до сих пор (например, в телефонах АОН).

Цифры 31 или 51 в названии процессора (контроллера) указывают на принадлежность к системе команд MCS-51 (31 в отличии от 51, не имеет возможности использовать порт P0 и P2 как порты - на 31 кристалле это только адресные линии и линии данных внешних устройств [ПЗУ,ОЗУ,Регистров...] = 51 же кристалл имеет возможность незадействованные выводы адресов использовать как выводы портов ввода - вывода). Цифра 80 в начале указывает на то, что исполняемая программа может быть размещена только во внешней ПЗУ.

Цифра 83,87 или 89 указывает, что программа может быть как во внешней ПЗУ, так и в ПЗУ кристалла (это более поздние модели 1990-е годы, уже научились ПЗУ делать на одной подложке вместе с самим процессором), 83 - масочная ПЗУ (программируется на заводе изготовителе - например контроллер клавиатуры AT-XT), 87 - однократно программируемая ПЗУ на кристалле процессора в корпусе из пластика или многократно (до 100 раз ) перепрограммируемая ПЗУ на кристалле в керамическом корпусе и окошком для УФ стирания.

89 - многократно (до 10000 раз) перепрограммируемая ПЗУ на кристалле, электрически стираемая.

AT- название фирмы изготовителя ATMEL http://www.atmel.com/ или http://www.atmel.ru/ (русскоязычный сайт ATMEL).

Кроме того это может быть DS - Dallas, N- Intel, P-Philips...

Так что данная микросхема - это микропроцессор (правильнее сказать микроконтроллер) со встроенной ПЗУ, которую (ПЗУ внутри процессора) и надо запрограммировать, чтобы микросхема начала выполнять требуемые функции.

Данный микроконтроллер программируется стандартным программатором, поддерживающим программирование этого типа микроконтроллеров (например, программатор UNIPRO).

Рис.3. Общий вид выводов AT89C2051

4. Ассемблирование

Для ассемблирования используется макpоассемблеp MPASM, он содеpжит все необходимые нам возможности. MPASM входит в пакет программ Microchip MPLAB фирмы Microchip Technology.

В pезультате pаботы ассемблеpа создаются файлы со следующими pасшиpениями:

* HEX - объектный файл

* LST - файл листинга

* ERR - файл ошибок и пpедупpеждений

* COD

Объектный файл создается в 16-pичном фоpмате и содеpжит код, котоpый должен быть записан в микpосхему. Файл листинга содеpжит полный листинг пpогpаммы вместе с загpузочным кодом. В файл ошибок и пpедупpеждений записываются все ошибки и пpедупpеждения, возникающие в пpоцессе ассемблиpования. Они также пpисутствуют и в файле листинга.

После обpаботки нашей пpогpаммы ассемблеp должен был выдать сообщение "Assembly Successful", означающее, что ошибок обнаpужено не было. Файл ошибок не должен был создаться.

Листинг программы и объектный файл приведен в Приложении А.


5. Разработка алгоритма работы устройства

Алгоритм работы программы показан на рис. 4. После запуска и инициализации микроконтроллера программа переходит к распределителю, в котором каждую секунду последовательно измеряется напряжение, проверяются кнопки, и выполняется вывод на индикацию. Прерывание от этой последовательности происходит каждую секунду для подсчета времени в часах и таймере, если он включен.

После установки флага "Одна секунда" проверяется бортовое напряжение. Если присутствует его отклонение от установленного, то включается звуковой сигнал. Если отклонения нет, то измеренные значения перекодируются для индикации в двоично-десятичный код.

Далее программа переходит к проверке кнопок. Поскольку кнопки — многофункциональные, то и их проверка несколько усложнена. Вначале проверяется флаг индикации часов. Если индикация часов отсутствует, то кнопка установки курсора "Разряд" не проверяется, а сразу проверяется кнопка "Режим". Если индикация часов включена и нажата кнопка "Разряд", то к регистру курсора прибавляется единица.

Если кнопка "Режим" нажата, то на единицу увеличивается регистр режима. По значению регистра режима из таблицы выбирается режим индикации (рис. 5).

При индикации напряжения ранее перекодируемые значения напряжения переписываются в регистры индикации.

При индикации часов проверяется, был ли ранее введен курсор в поле индикатора. Если значение регистра курсора — ненулевое, то выполняется установка часов. Если при этом нажата кнопка "Установка", то к выбранному разряду прибавляется единица, а регистры индикации заполняются новыми значениями. Если установка отсутствует, то регистры индикации заполняются значениями текущего времени.

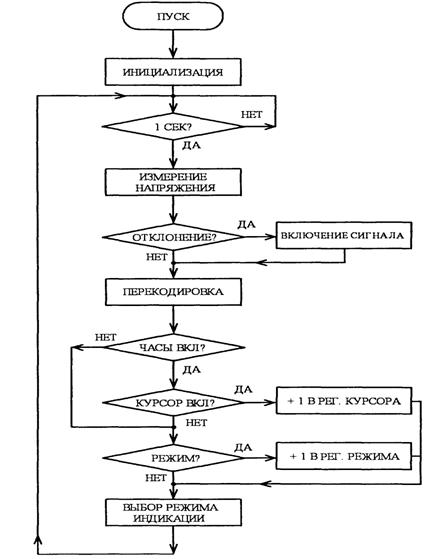

Рис. 4. Алгоритм работы автомобильных часов (начало)

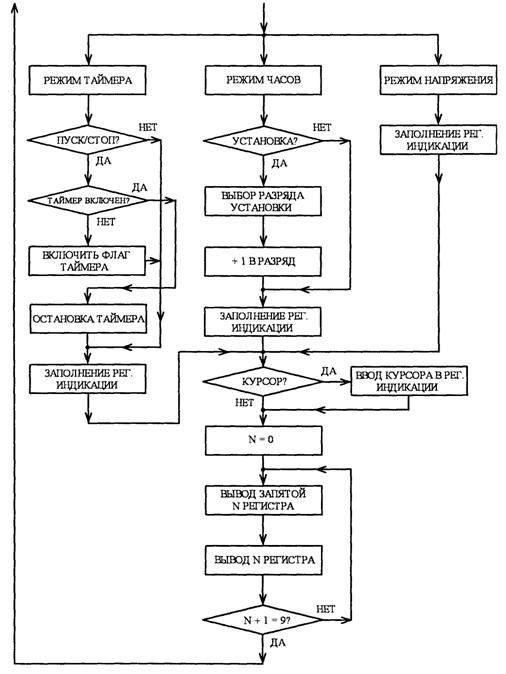

Рис. 5. Алгоритм работы автомобильных часов (продолжение)

Однако заполненные регистры индикации еще не готовы к выводу на индикацию — в них необходимо записать значение курсора. Если значение курсора — ненулевое (т.е. он находится в поле индикатора), то он вводится в младший разряд регистра индикации соответствующего знакоместа.

Если курсор в поле индикатора отсутствует, то обнуляется счетчик цикла записи, и первым импульсом выводится значение запятой для N-го разряда. В принципе, запятая в данном устройстве необходима только одна: для выделения десятых долей напряжения, — однако подпрограмма вывода на индикацию универсальна, и потому нет смысла ее изменять. Значения запятых заранее записываются в позиционном коде в регистр запятой (т.е. если необходимо высветить запятую в пятом разряде индикатора, то записывают единицу в пятый разряд регистра). При этом необходимо помнить, что первыми в импульсной последовательности идут значения крайнего справа разряда.

После вывода запятой последовательно выводится значение N-ro регистра, начиная с младшего разряда. Затем прибавляется единица к счетчику циклов и, если его значение не равно девяти, цикл вывода данных на индикатор повторяется со следующим регистром. После вывода значения последнего регистра программа возвращается к ожиданию установки флага "Одна секунда" во время прерывания.

Прерывание организовано обычным образом: по переполнению таймера TMR0. При частоте кварцевого резонатора 32 768 Гц коэффициент деления предделителя составляет 32, что вместе с коэффициентом деления таймера, равным 256, и циклом, равным 4, дает одну секунду (4x32x256 = 32 768).

6. Описание выбора элементной базы и работы принципиальной

схемы

Микросхема КР1820ВГ1 [1] используется для управления 36-сегментным ЖКИ в режиме 3-уровневого мультиплексирования. Микросхема изготавливается по КМОП-технологии и выпускается в 20-выводном пластмассовом DIP-корпусе. Микросхема содержит встроенный тактовый генератор, резистивный делитель напряжения и делители частоты, с помощью которых формируются сигналы управления строками (общими электродами) и столбцами (сегментными электродами) ЖКИ в режиме 3-уровневого мультиплексирования. Одна микросхема имеет три выхода управления строками и 12 выходов управления столбцами. Предусмотрена возможность каскадирования схем, что позволяет использавать их для управления мультиплексным ЖКИ с числом сегментов более 36. Микросхема не требует никаких навесных компонентов и работает в диапазоне напряжения питания от 3 до 6 вольт. Назначение выводов микросхемы КР1820ВГ1 показано в таблице 1.

Таблица 1. Назначение выводов микросхемы КР1820ВГ1.

Вывод Обозначение Тип Назначение
1...3 COB1, COC3, COB3 Выход Управление столбцами В1, С3, В3
4 CS Вход Выбор кристалла
5 Ucc - Напряжение источника питания
6 GND - Общий
7 D Вход Данные
8...13 COA2, COB4, COB2, COA1, COC2, COC4 Выход Управление столбцами A2, B4, B2, A1, C2, C4
14 C Вход Тактовый сигнал С
15 COA/G Выход Управление сторокой А (вход генератора G)
16 COC/G Выход Управление сторокой С (выход генератора G)
17 COB Выход Управление строкой В
18...20 COC1, COA3, COA4 Выход Управление столбцами B1, A3, A4

Микросхема КР1820ВГ1 имеет четыре режима работы: одиночный, старший, младший и тестовый. В одиночном режиме одна микросхема управляет 36-сегментным ЖКИ, обеспечивая полную синхронизацию его работы. Старший и младний режимы предназначены для организации управления ЖКИ с числом сегментов более 36, тестовый режим – для контроля качества микросхем в процессе изготовления. Данные вводятся в микросхему в последовательном коде по входу D с синхронизацией записи фронтом тактовых импульсов по входу C (рис. 6).

Рис. 6. Загрузка микросхемы КР1820ВГ1 по последовательной шине

Код записываемых данных определяется конкретной схемой подключения шин управления строками и столбцами к сегментам ЖКИ, а также конфигурацией ЖКИ.

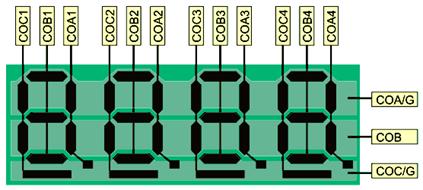

Рис.7. Конфигурация сегментов ЖКИ.

На рис. 7 показан пример конфигурации ЖКИ, а в таблице 2 показан порядок следования битов в кодовой посылке для этого варианта подключения такого ЖКИ.

Таблица 2. Порядок следования битов в кодовой посылке

Бит Вывод Сегмент ЖКИ Бит Вывод Сегмент ЖКИ
D0 COA1, COC/G H1 D20 COB3, COC/G D3
D1 COB1, COB G1 D21 COA3,COB C3
D2 COC1,COA/G F1 D22 COA3, COA/G B3
D3 COC1, COB E1 D23 COB3, COA/G A3
D4 COB1, COC/G D1 D24 COA4, COC/G H4
D5 COA1,COB C1 D25 COB4, COB G4
D6 COA1, COA/G B1 D26 COC4,COA/G F4
D7 COB1, COA/G A1 D27 COC4, COB E4
D8 COA2, COC/G H2 D28 COB4, COC/G D4
D9 COB2, COB G2 D29 COA4,COB C4
D10 COC2,COA/G F2 D30 COA4, COA/G B4
D11 COC2, COB E2 D31 COB4, COA/G A4
D12 COB2, COC/G D2 D32 COC1, COC/G P1
D13 COA2,COB C2 D33 COC2, COC/G P2
D14 COA2, COA/G B2 D34 COC3, COC/G P3
D15 COB2, COA/G A2 D35 COC4, COC/G P4
D16 COA3, COC/G H3 D36 Не используется -
D17 COB3, COB G3 D37 Q6 -
D18 COC3,COA/G F3 D38 Q7 -
D19 COC3, COB E3 D39 Q8 -

Биты D0..D7 соответствуют сегментам первого разряда, биты D8..D15 – второго и т. д. Биты D32..D35 соответствуют специальным сегментам P1...P4. Бит D36 может принимать любое значение. Биты D37 и D38 (Q6 и Q7) управляют режимом работы схемы согласно таблице 3. Бит D39 (Q8) предназначен для синхронизации работы двух и более микросхем при каскадировании.

Для загрузки микросхемы в одиночном режиме необходимо выполнить следующую последовательность действий:

·  установить на сходе CS уровень логического 0

·  записать восемь битов данных для каждой цифры первого-четвертого разрядов

·  записать четыре бита для специальных сегментов и четыре бита управления: 0|0|1|1|P4|P3|P2|P1

·  установить на входе CS уровень логической 1


Таблица 3. Назначение битов управления микросхемой

Бит Режим работы Выход
D36 (Q7) D37 (Q6) COC/G COA/G
1 1 Младший Выход управления строкой С Вход генератора
0 1 Одиночный То же Выход управления строкой А
1 0 Тестовый - -
0 0 Старший Выход внутреннего генератора Выход управления строкой А

После установки микросхемы в нужный режим для последующей смены данных необязательно записывать все 40 бит информации. Для загрузки микросхемы в старшем и младшем режимах необходимо выполнить следующую последовательность действий:

·  установить на входе CS обеих схем уровень логического 0

·  записать 32 бита данных для «младшей» схемы

·  записать четыре бита для специальных сегментов младшей схемы и четыре бита управления: 1|1|1|1|P4|P3|P2|P1 (при подаче последней единицы обе микросхемы устанавливаются в младший режим, выводы COA/G обеих схем работают как входы генератора. Происходит синхронизация работы микросхем)

·  установить на входах CS обеих схем уровень логической 1

·  установить на входе CS «старшей» схемы уровень логического 0

·  записать 32 бита данных для старшей схемы

·  записать четыре бита для специальных сегментов старшей схемы и четыре бита управления: 0|0|0|0||P4|P3|P2|P1 (после этого вывод COA/G старшей схемы начитает работать как выход управления строкой А, а вывод COC/G – как выход встроенного генератора. Импульсы с выхода генератора старшей схемы поступают на вход генератора COA/G младшей схемы, и оба кристалла начинают работать синхронно от генератора старшей схемы)

·  установить на сходе CS установить уровень логической 1

Чтобы записать во внутренние регистры-защелки новые данные, нет необходимости сбрасывать обе схемы: достаточно записать данные по очереди во внутренние регистры-защелки каждой схемы. При этом в последний бит D39 должен записываться ноль как для старшей, так и для младшей схем.

Нужно сказать, что некоторые типы ЖК индикаторов неудовлетворительно работают при питании микросхем драйверов напряжением 5В. Однако картина резко улучшается при снижении напряжения питания до 3.3 – 4.0В. Это сделать совсем несложно, так как потребляемый драйверами ток очень мал. В цепь питания можно включить параметрический стабилизатор напряжения на основе TL431 или даже простой резистивный делитель. На всех цифровых входах драйверов также понадобятся делители напряжения.

В качестве часов реального времени применена микросхема DS1302 фирмы Dallas. Эта микросхема имеет раздельные входы для подключения основного и резервного источников питания, что избавляет от проектирования довольно хитрых схем перехода на резервный источник. Кроме того, имеется встроенная схема «капельной» зарядки резервного источника питания, которая может быть включена программно. Дополнительно микросхема имеет ОЗУ объемом 31 байт, которое может быть использовано для энергонезависимого хранения параметров. Из навесных элементов требуется только кварцевый резонатор. Здесь хочется предостеречь от применения дешевых некачественных резонаторов. Согласно рекомендациям фирмы Dallas, требуется резонатор, рассчитанный на емкость нагрузки 6 пФ. В противном случае точность хода часов будет неудовлетворительной или даже появятся проблемы с запуском кварцевого генератора.

Для обмена с микросхемой DS1302 используются общие с драйверами ЖКИ линии данных и тактирования. Разделены только сигналы CS и RST. К сожалению, микросхема DS1302 имеет довольно специфический 3-х проводный интерфейс, который в фирменной документации описан весьма неоднозначно. Это довольно редкий пример плохого фирменного описания. Поэтому в новых разработках лучше применять более современные микросхемы, например DS1307 с интерфейсом I2C.

В качестве датчиков температуры применены микросхемы цифровых термометров DS1821 фирмы Dallas. В цепях данных термометров включены защитные цепочки R11-R14, VD1-VD8, а в цепи питания включен ограничивающий резистор R10 для защиты от короткого замыкания. Несмотря на то, что аппаратно имеется возможность подключить четыре термометра, данная версия программы работает только с тремя. Это вызвано недостаточным объемом памяти программ. Термометры устанавливаются в разных местах автомобиля. В данном случае они были установлены в салоне, на открытом воздухе и в моторном отсеке. Благодаря наличию заданных программно порогов, кроме индикации температуры осуществляется ещё и контроль ее выхода за безопасные пределы. Ввиду недостаточного объема памяти программ, редактирование порогов температур не поддерживается. Пороги в виде констант внесены в текст программы. Для первого термометра +55 градусов, а для второго и третьего термометра +99 градусов.

Для измерения напряжения бортовой сети построен простейший 8-разрядный АЦП на основе встроенного в микроконтроллер компаратора. Для уменьшения влияния помех используется 16-кратное усреднение результатов. Принцип работы АЦП пояснен на рис. 8.


Рисунок 8. Принцип работы АЦП

На входе AIN1 формируется пилообразное напряжение, которое сравнивается с входным напряжением, которое через делитель R2, R3 поступает на вход компаратора AIN0. Емкость C8 снижает влияние помех на показания вольтметра. Пилообразное напряжение формируется на емкости C9 в результате заряда ее стабильным током от генератора тока, собранного на элементах VT2, VD9, R6. Перед началом измерения конденсатор C9 разряжен с помощью открытого ключа VT3. Когда начинается цикл измерения, на порту P1.5 устанавливается низкий логический уровень, транзистор VT3 закрывается, и напряжение на конденсаторе C9 начинает линейно нарастать. В это время разрешается счет программному счетчику. Счет идет до тех пор, пока напряжение на C9 не станет равным входному (на средней точке делителя R2, R3). При этом переключается встроенный компаратор, и счет запрещается. Значение, накопленное в счетчике, будет пропорционально входному напряжению. Применение генератора тока (а не резистора) позволило получить линейный закон заряда C9, что исключило необходимость программной линеаризации АЦП, которая потребовала бы дополнительных затрат и так дефицитной памяти программ. Необходимо отметить, что конденсатор C9 должен быть термостабильным, например, с пленочным диэлектриком типа К73-17. С помощью резистора R6 подбирают ток генератора таким образом, чтобы показания АЦП совпадали с реальным значением напряжения на входе +B. Кроме индикации напряжения осуществляется контроль его падения ниже порога 10В. В случае такого падения включается звуковая сигнализация.

Для управления устройством применяется ИК-пульт дистанционого управления. Конструктивно он выполнен на базе дешевого малогабаритного калькулятора. Использованы только его корпус и клавиатура. В пульту применена микросхема INA3010D в корпусе SOIC. Для питания используются два элемента СЦ-30. Используемый номер системы кода RC-5 - 1EH. Схема пульта не приводится, так как практически повторяет типовую схему включения микросхемы INA3010 (SAA3010) и зависит от конфигурации конкретной клавиатуры. Коды, соответствующие кнопкам, также могут отличаться от заданных. Для восстановления соответствия необходимо правильно заполнить перекодировочную таблицу в программе. Сделать это можно даже не перетранслируя программы с помощью шестнадцатиричного редактора прямо в .bin – файле. Таблица расположена по адресам 7B8H - 7E3H . Соответствие функций управления, их внутренних кодов (после перекодировки) и кодов ИК ДУ (до перекодировки) приведено в таблице 4.

Таблица 4. Коды кнопок управления

Номер команды Название команды Внутренний код команды (после перекодировки) Код ИК ДУ (до перекодировки)
1 TIMER  0CH 00H
2 CLOCK 0DH 01H
3 ALARM 0EH 02H
4 LOCK  0FH 03H
5 7 08H 08H
6 09H 09H
7 9 0AH 0AH
8 LIST 10H 0BH
9 4 05H 10H
10 5 06H 11H
11 6 07H 12H
12 ESCAPE 11H 13H
13 ALARM DISABLE 14H 18H
14 TIMER CLEAR 13H 1AH
15 0 01H 20H
16 BACKSPACE 12H 22H
17 1 02H 28H
18 2 03H 29H
19 3 04H 2AH
20 ENTER 0BH 2BH

Вот краткое описание команд управления:

·  CLOCK – вход в режим установки текущего времени

·  ALARM – вход в режим установки времени будильника

·  ALARM DISABLE – выключение будильника

·  TIMER – включение индикации значения таймера

·  TIMER CLEAR – очистка таймера

·  LIST – включение циклической смены параметров

·  LOCK – запрещение смены параметров

·  0..9 – кнопки для ввода числовых значений параметров

·  ENTER – ввод отредактированного параметра

·  ESCAPE – отказ от редактирования параметра

·  BACKSPACE – возврат на один символ при редактировании

В качестве ИК приемника использована интегральная микросхема SFH-506 фирмы Siemens. Эта микросхема весьма чувствительна к помехам по цепи питания, поэтому применен RC фильтр R15 C7.

В случае срабатывания будильника, превышения температурой установленного порога или понижения напряжения в бортовой сети формируется звуковой сигнал. Для его формирования использована малогабаритная динамическая головка HA1, которая подключена через транзисторный ключ VT1. Звуковые сигналы также формируются при нажатиях на кнопки управления.

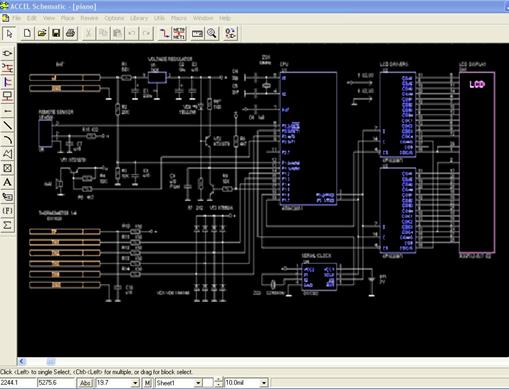

Рис. 9. Принципиальная схема в Accel EDA.


ЗАКЛЮЧЕНИЕ

В данном курсовом проекте разработано устройство - электронные часы-вольтметр-термометр. Разработана схема электрическая принципиальная этого устройства и программа для микроконтроллера. В результате ассемблирования получена прошивка программы для памяти микроконтроллера. Применение микроконтроллера позволило упростить принципиальную схему и расширить функциональные возможности микроконтроллера, так как для изменения функций устройства достаточно внести изменения в программу микроконтроллера.


СПИСОК ЛИТЕРАТУРЫ

1. Белов А.В. Микроконтроллеры АVR в радиолюбительской практике – СП-б, Наука и техника, 2007 – 352с.

2. Проектирование цифровых устройств на однокристальных микроконтроллерах / В.В. Сташин [и др.]. – М.: Энергоатомиздат, 1990. – 224 с.

3. Евстифеев А.В. Микроконтроллеры Microchip: практическое руководство/А.В.Евстифеев. – М.: Горячая линия – Телеком, 2002. – 296 с.

4. Кравченко А.В. 10 практических устройств на AVR-микроконтроллерах. Книга 1 – М., Додэка –ХХ1, МК-Пресс, 2008 – 224с.

5. Трамперт В. Измерение, управление и регулирование с помощью АVR-микроконтроллеров: Пер. с нем – К., МК-Пресс, 2006 – 208с.

6. Мортон Дж. Микроконтроллеры АVR. Вводный курс /Пер. с англ. – М., Додэка –ХХ1, 2006 – 272с.

7. Техническая документация на микроконтроллеры AT89C2051 фирмы «Atmel». ООО «Микро -Чип», Москва, 2002.-184 с.


ПРИЛОЖЕНИЕ А

Листинг программы и объектный файл

; ЧАСЫ-ТЕРМОМЕТР-ВОЛЬТМЕТР ДЛЯ АВТОМОБИЛЯ.

РАЗРАБОТАЛ ДЕРКАЧ

; ПРОГРАММА = ABTO.ASM

; ВЕРСИЯ: 20-01-07.

; АССЕМБЛЕР И ОТЛАДЧИК: MPLAB IDE, ВЕРСИЯ: 5.70.40.

         LIST P=16F676

#INCLUDE P16F676.INC

__CONFIG 31D0H

;==============================================

; ИСПОЛЬЗУЕТСЯ КВАРЦ ЧАСТОТОЙ 32768 ГЦ.

; КОЭФФИЦИЕНТ ДЕЛЕНИЯ ПРЕДДЕЛИТЕЛЯ РАВЕН 32, ЧТО ВМЕСТЕ

; С TMR0 (256) И ЦИКЛОМ, РАВНЫМ 4 ТАКТАМ

; ДАЕТ НА ВЫХОДЕ 1 СЕКУНДУ (4х32х256=32768).

;==============================================

; RA1 - РЕЖИМ - УСТАНОВКА, RA2 - РАЗРЯД - ПУСК,

; RA3 - ВЫХОД ИЗЛУЧАТЕЛЯ,

; RC5 - LOAD, RC3 - DIN,

; RC4 - DCLK

;===========================================

         CBLOCK H'20'

;===========================================

; ОПРЕДЕЛЕНИЕ РЕГИСТРОВ ВРЕМЕНИ.

;===========================================

HOU          ;ЧАСЫ ДВОИЧНЫЕ.

CL              ;ЕДИНИЦЫ СЕКУНД ЧАСОВ.

CH             ;ДЕСЯТКИ СЕКУНД.

ML             ;ЕДИНИЦЫ МИНУТ.

MH             ;ДЕСЯТКИ МИНУТ.

HL              ;ЕДИНИЦЫ ЧАСОВ.

HH             ;ДЕСЯТКИ ЧАСОВ.

TCL            ;ДЛЯ ТАЙМЕРА.

TCH           ;

TML           ;

TMH          ;

THL           ;

THH           ;

;===============================================

; РЕГИСТРЫ ДЛЯ ОРГАНИЗАЦИИ ИНДИКАЦИИ.

;===============================================

ZPT            ;РЕГИСТР ЗАПЯТОЙ.

TZPT                   ;ЗАПЯТАЯ ДЛЯ ВЫВОДА НА ИНДИКАЦИЮ.

COUZ                  ;СЧЕТЧИК ВЫВОДА ЗАПЯТЫХ.

COU           ;СЧЕТЧИК ВЫВОДА БИТ.

KYPC                  ;ВЫБОР РАЗРЯДА УСТАНОВКИ.

KYPCI                 ;ИНДИКАЦИИ.

PEID          ;РЕЖИМА ИНДИКАЦИИ.

TEMP                  ;ВРЕМЕННЫЙ.

EDI           ;ДЕСЯТЫЕ НАПРЯЖЕНИЯ.

DEI           ;ЕДИНИЦЫ ВОЛЬТ.

COI           ;ДЕСЯТКИ ВОЛЬТ.

;================================================

; ВРЕМЕННЫЕ.

;================================================

WTEMP              ;БАЙТ СОХРАНЕНИЯ РЕГИСТРА W ПРИ ПРЕРЫВАНИИ.

STEMP                ;БАЙТ СОХРАНЕНИЯ РЕГИСТРА STATUS ПРИ ПРЕРЫВАНИИ.

FTEMP                ;ВРЕМЕННЫЙ ДЛЯ FSR.

TEKH                  ;

EDA           ;

DEA           ;

YCTL                  ;

YCTLI                 ;

;===========================================

; ОПРЕДЕЛЕНИЕ БИТОВ СОСТОЯНИЯ ФЛАГОВ.

;===========================================

FLAG

;

;        0-> ВКЛЮЧЕНИЕ СИГНАЛА.

;        1-> ТЕКУЩЕЕ ВРЕМЯ.

;        2-> ВКЛЮЧЕН РЕЖИМ ТАЙМЕРА.

;        3-> ИНДИКАЦИЯ НАПРЯЖЕНИЯ.

;        4-> НЕТ КУРСОРА.

;        5-> ПУСК-СТОП.

;        6-> ПРОЧЕРК В ЧАСАХ.

;        7-> УСТАНОВКИ.

;=============================================

FLAG1

;

;        1-> 1 СЕК ЦИКЛА.

;        2-> ПЕРЕДАНА ЗАПЯТАЯ.

;        4-> ЗУММЕР ВКЛЮЧЕН.

;        5-> СТОРОЖОК НАПОМИНИНИЯ АВАРИИ ЧЕРЕЗ 1 ЧАС.

;===========================================

                   ENDC

;===========================================

; ОПРЕДЕЛЕНИЕ РЕГИСТРОВ ИНДИКАЦИИ.

;===========================================

R1     EQU 50H   ;МЛАДШИЙ РАЗРЯД.

R2     EQU 51H   ;

R3     EQU 52H   ;

R4     EQU 53H   ;

R5     EQU 54H   ;

R6     EQU 55H   ;

R7     EQU 56H   ;

R8     EQU 57H   ;СТАРШИЙ РАЗРЯД.

TEKL         EQU 58H   ;

;===========================================

; ОПРЕДЕЛЕНИЕ БИТ ПОРТОВ ВВОДА/ВЫВОДА.

;===========================================

YC    EQU 1       ;РЕЖИМ/УСТАНОВКА.

KY    EQU 2       ;ПУСК/КУРСОР.

LOAD        EQU 5       ;ЗАГРУЗКА.

DIN   EQU 3       ;ДАННЫЕ.

DCLK        EQU 4       ;СИНХРОИМПУЛЬСЫ.

;===========================================

; 1. ПУСК.

;===========================================

         ORG 0

         GOTO        INIT

         ORG 4

         GOTO        PRER

;===========================================

; 2. ИНИЦИАЛИЗАЦИЯ.

;===========================================

INIT

BSF  STATUS,5 ;ПЕРЕХОДИМ В БАНК 1.

MOVLW    0FFH                   ;

MOVWF    ADCON1^80H ;ТАКТ АЦП ОТ ВНУТРЕННЕГО ГЕНЕРАТОРА 500 кГц.

MOVLW    B'00000100'        ;К=32.

MOVWF    OPTION_REG^80H ;РЕЗИСТОРЫ ВКЛЮЧЕНЫ.

MOVLW    B'10100000' ;РАЗРЕШЕНИЕ ПРЕРЫВАНИЙ ОТ TMR0.

MOVWF    INTCON ;

CLRF         PIE1^80H ;ЗАПРЕЩЕНЫ ВСЕ ПЕРИФЕРИЙНЫЕ ПРЕРЫВАНИЯ.

MOVLW    B'00001111' ;ВСЕ ВЫХОДЫ. 0 - ВХОД АЦП.

MOVWF    TRISA^80H ;

CLRF         TRISC^80H ;ВСЕ ВЫХОДЫ.

CLRF         VRCON^80H ;ИОН ОТКЛЮЧЕН.

CLRF         PCON^80H ;ПРЕРЫВАНИЯ ПО ПИТАНИЮ ЗАПРЕЩЕНЫ.

MOVLW    B'00000110' ;

MOVWF    WPUA^80H ;ПОДТЯГИВАЮЩИЕ РЕЗИСТОРЫ ВКЛЮЧЕНЫ.

CLRF         IOCA^80H ;ПРЕРЫВАНИЯ ЗАПРЕЩЕНЫ.

MOVLW    .1

MOVWF    ANSEL^80H ;ВЫБРАН АНАЛОГОВЫЙ ВХОД RA0/AN0.

BCF  STATUS,5 ;ПЕРЕХОДИМ В БАНК 0.

CLRF         PORTC ;ВЫХОД И СВЕТОДИОД ВЫКЛЮЧЕНЫ.

CLRF         T1CON ;ТАЙМЕР 1 ОТКЛЮЧЕН.

MOVLW    .7

MOVWF    CMCON ;КОМПАРАТОР ВЫКЛЮЧЕН.

CLRF         FLAG ;ВСЕ ОБНУЛЯЕМ И УСТАНАВЛИВАЕМ.

CLRF         FLAG1

CLRF         EDI

CLRF         DEI

CLRF         COI

CLRF         CL

CLRF         CH

CLRF         ML

CLRF         MH

CLRF         HL

CLRF         HH

CLRF         TCL

CLRF         TCH

CLRF         TML

CLRF         TMH

CLRF         THL

CLRF         THH

CLRF         PEID

CLRF         ZPT

CLRF         COUZ

CLRF         COU

CLRF         HOU

MOVLW    96H

MOVWF    YCTL         ;УСТАНОВКА МАКСИМУМА = 15,0 B.

MOVLW    78H

MOVWF    YCTLI        ;УСТАНОВКА МИНИМУМА = 12,0 B.

CLRF         KYPC

BSF  FLAG,4

GOTO        PAC

;==========================================

; 3. ТАБЛИЦА СЕГМЕНТОВ.

;==========================================

SEG

                   ;D E G F A B C K

         ADDWF     PCL,1                  ;

         RETLW      B'11011110'        ;0

         RETLW      B'00000110'        ;1

         RETLW      B'11101100'        ;2

         RETLW      B'10101110'        ;3

         RETLW      B'00110110'        ;4

         RETLW      B'10111010'        ;5

         RETLW      B'11111010'        ;6

         RETLW      B'00001110'        ;7

         RETLW      B'11111110'        ;8

         RETLW      B'10111110'        ;9

         RETLW      B'00000000'        ;10-> ПУСТО.

         RETLW      B'00100000'        ;11-> ПРОЧЕРК.

         RETLW      B'10000000'        ;12-> ПРОЧЕРК.

;=================================================

; 4. ТАБЛИЦА ПЕРЕКОДИРОВКИ КУРСОРА.

;=================================================

KYPCY

         MOVFW    KYPC                  ;

         ADDWF     PCL,1                  ;

         RETURN                      ;НЕТ КУРСОРА.

         RETLW      B'00000100'        ;3

         RETLW      B'00001000'        ;4

         RETLW      B'00010000'        ;5

         RETLW      B'00100000'        ;6

         RETLW      B'01000000'        ;7

;===================================================

; 5. ВЫБОР РЕЖИМА ИНДИКАЦИИ.

;===================================================

VUBOR

         MOVFW    PEID ;ИЗМЕНЯЕМ РЕЖИМ ИНДИКАЦИИ.

         ADDWF     PCL,1         ;

         GOTO        INDH         ;ИНДИКАЦИЯ ЧАСОВ.

         GOTO        INDT          ;ТАЙМЕРА.

         GOTO        INDU         ;НАПРЯЖЕНИЯ.

;======================================================

; 6. ВЫБОР РАЗРЯДА УСТАНОВКИ.

;======================================================

YCT

         BTFSC       PORTA,YC;ЕСЛИ КНОПКА "РЕЖИМ" НАЖАТА,

         RETURN

         MOVFW    KYPC        ;ТО ПО КУРСОРУ

         ADDWF     PCL,1         ;ВЫБИРАЕМ РАЗРЯД УСТАНОВКИ.

         RETURN             ;НЕТ КУРСОРА.

         GOTO        YC0  ;МИНУТЫ.

         GOTO        YC1  ;ДЕСЯТКИ МИНУТ.

         GOTO        YCE  ;ОБНУЛЕНИЕ.

         GOTO        YC2  ;ЧАСЫ.

         GOTO        YC3  ;ДЕСЯТКИ ЧАСОВ.

;======================================================

; 7. ТАБЛИЦЫ ПЕРЕВОДА ДЕСЯТКОВ В ДВОИЧНОЕ ЧИСЛО.

;======================================================

DEBIN

         ADDWF     PCL,1         ;

         RETLW      .0

         RETLW      .10

         RETLW      .20

         RETLW      .30

         RETLW      .40

         RETLW      .50

         RETLW      .60

         RETLW      .70

         RETLW      .80

         RETLW      .90

;======================================================

; 8. ПРОВЕРКА НАЖАТЫХ КНОПОК УСТАНОВКИ.

;======================================================

KHOP

         BTFSS       FLAG,1      ;ЕСЛИ НЕТ РЕЖИМА ЧАСОВ,

         GOTO        $+5   ;ТО КУРСОР НЕ МЕНЯЕТСЯ.

         BTFSS       PORTA,KY;ПРИ НАЖАТОЙ КНОПКЕ

         CALL         KYPCOP   ;ИДЕМ НА УСТАНОВКУ КУРСОРА.

         BTFSC       FLAG,7      ;ЕСЛИ ИДЕТ УСТАНОВКА,

         GOTO        VUBOR     ;ТО РЕЖИМ НЕ МЕНЯЕТСЯ.

         BTFSC       PORTA,YC;ЕСЛИ КНОПКА "РЕЖИМ" НАЖАТА,

         GOTO        VUBOR     ;ИЛИ ИДЕМ НА ВЫБОР РЕЖИМА ИНДИКАЦИИ.

         INCF PEID,1       ;ИЗМЕНЕНИЕ РЕЖИМА ИНДИКАЦИИ.

         MOVLW    .3      ;3 РЕЖИМОВ ИНДИКАЦИИ.

         SUBWF     PEID,0       ;ЕСЛИ БОЛЬШЕ,

         BTFSS       STATUS,2;ТО ПОЙДЕМ НА СБРОС.

         GOTO        VUBOR     ;НА ЗАПИСЬ В РЕГИСТРЫ ИНДИКАЦИИ.

         CLRF         PEID ;СБРОС РЕЖИМА.

         GOTO        VUBOR     ;НА ВЫБОР РЕЖИМА ИНДИКАЦИИ.

         RETURN

;=================================================

; 9. УСТАНОВКА КУРСОРА (ВЫБОР РАЗРЯДА УСТАНОВКИ).

;=================================================

KYPCOP

         BSF  FLAG,7      ;УСТАНОВКА.

         BCF  FLAG,4      ;СБРОС ФЛАГА НЕТ КУРСОРА.

         INCF KYPC,1     ;ПРИБАВИМ ЕДИНИЦУ В КУРСОР.

         MOVLW    .6      ;НЕ БОЛЕЕ 5.

         SUBWF     KYPC,0     ;

         SKPC                  ;ЕСЛИ БОЛЬШЕ ИЛИ РАВНО 6,

         RETURN             ;

         CLRF         KYPC        ;ОБНУЛИМ.

         BSF  FLAG,4      ;НЕТ КУРСОРА В ПОЛЕ.

         BCF  FLAG,7      ;НЕТ УСТАНОВКИ.

         RETURN             ;

;=========================================

; 10. ВВОД КУРСОРА В МЛ. РАЗРЯД РЕГИСТРОВ.

;=========================================

KYPVO

         BTFSC       FLAG,4      ;ЕСЛИ НЕТ КУРСОРА,

         RETURN             ;ТО ВЕРНЕМСЯ.

         CALL         KYPCY      ;УСТАНОВИМ РЕЖИМЫ.

         MOVWF    KYPCI       ;В КУРСОР ИНДИКАЦИИ.

         RRF  KYPCI,1    ;ЗАПОЛНИМ БИТ "С".

         ADDCF      R1,1  ;ПЕРЕНЕСЕМ В РЕГИСТР ИНДИКАЦИИ.

         RRF  KYPCI,1    ;ЗАПОЛНИМ БИТ "С".

         ADDCF      R2,1  ;ПЕРЕНЕСЕМ В РЕГИСТР ИНДИКАЦИИ.

         RRF  KYPCI,1    ;ОСТАЛЬНЫЕ РЕГИСТРЫ

         ADDCF      R3,1  ;ЗАПОЛНЯЕМ АНАЛОГИЧНО.

         RRF  KYPCI,1    ;

         ADDCF      R4,1  ;

         RRF  KYPCI,1    ;

         ADDCF      R5,1  ;

         RRF  KYPCI,1    ;

         ADDCF      R6,1  ;

         RRF  KYPCI,1    ;

         ADDCF      R7,1  ;

         RRF  KYPCI,1    ;

         ADDCF      R8,1  ;

         RETURN             ;

;=============================================

; 11. ВЫВОД НА ИНДИКАЦИЮ.

;=============================================

IND

         CALL         KYPVO     ;ВВЕДЕМ КУРСОРЫ В РЕГИСТРЫ ИНДИКАЦИИ.

         MOVFW    ZPT   ;ЗНАЧЕНИЯ ЗАПЯТЫХ ПЕРЕПИШЕМ

         MOVWF    TZPT          ;ВО ВРЕМЕННЫЙ РЕГИСТР.

         BSF  FLAG1,2    ;ЗАПЯТАЯ ПЕРЕДАНА.

         BCF  PORTC,DIN        ;ДАННЫЕ РАВНЫ НУЛЮ.

         BCF  PORTC,LOAD    ;НАЧАЛО ПЕРЕДАЧИ (LOAD=0).

         RRF  TZPT,1       ;ВЫТОЛКНЕМ ОЧЕРЕДНУЮ ЗАПЯТУЮ.

         CALL         VUV0        ;

         BCF  FLAG1,2    ;ЗАПЯТАЯ ПЕРЕДАНА.

         MOVLW    R1     ;ЗАПИШЕМ АДРЕС ПЕРВОГО РЕГИСТРА ИНДИКАЦИИ.

         MOVWF    FSR  ;

         MOVFW    INDF ;ЗНАЧЕНИЕ ПЕРВОГО РЕГИСТРА

         MOVWF    TEMP        ;ПЕРЕПИШЕМ ВО ВРЕМЕННЫЙ.

         BCF  PORTC,LOAD    ;НАЧАЛО ПЕРЕДАЧИ (LOAD=0).

         CALL         VUVOD     ;НА ВЫВОД.

POVT

         BSF  FLAG1,2    ;ЗАПЯТАЯ ПЕРЕДАНА.

         RRF  TZPT,1       ;ВЫТОЛКНЕМ ОЧЕРЕДНУЮ ЗАПЯТУЮ.

         CALL         VUV0        ;

         BCF  FLAG1,2    ;ЗАПЯТАЯ ПЕРЕДАНА.

         INCF FSR,1         ;УВЕЛИЧИМ АДРЕС РЕГИСТРА ИНДИКАЦИИ.

         MOVFW    INDF ;ПЕРЕПИШЕМ ЕГО ЗНАЧЕНИЕ

         MOVWF    TEMP        ;ВО ВРЕМЕННЫЙ.

         CALL         VUVOD     ;НА ВЫВОД.

         INCF COUZ,1     ;ПОДСЧИТАЕМ ЧИСЛО

         MOVLW    .7      ;ПЕРЕДАВАЕМЫХ

         SUBWF     COUZ,0     ;ЗАПЯТЫХ.

         BTFSC       STATUS,2;

         CLRF         COUZ        ;ОБНУЛИМ СЧЕТЧИК.

         BTFSS       STATUS,2;

         GOTO        POVT                  ;ПОВТОРИМ ВЫВОД.

         BSF  PORTC,LOAD    ;КОНЕЦ ПЕРЕДАЧИ.

         RETURN             ;

CUNX

         BSF  PORTC,DCLK    ;СИНХРОТМПУЛЬС = 1.

         CALL         PAUS         ;ПАУЗА.

         BCF  PORTC,DCLK    ;СИНХРОИМПУЛЬС = 0.

         RETURN             ;ВОЗВРАТ.

PAUS

MOVLW .5         ;МОЖНО ПОДБИРАТЬ ЗНАЧЕНИЕ ПАУЗЫ.

ADDLW -1 ;ПАУЗА = ЧИСЛО Х 4 МКС.

BTFSS STATUS,2;

GOTO $-2  ;ПОВТОРИМ.

RETURN             ;ВЕРНЕМСЯ.

VUVOD

         RRF  TEMP,1     ;СДВИНЕМ ВПРАВО.

VUV0

         BTFSS       STATUS,0;ПО НУЛЕВОМУ РАЗРЯДУ

         BCF  PORTC,DIN        ;УСТАНАВЛИВАЕМ ДАННЫЕ

         BTFSC       STATUS,0;В 0 ИЛИ 1.

         BSF  PORTC,DIN        ;

         CALL         CUNX        ;СИНХРОНИЗИРУЕМ ДАННЫЕ.

         BTFSC       FLAG1,2    ;ЕСЛИ ЗАПЯТАЯ ПЕРЕДАНА,

         RETURN             ;ТО ВЕРНЕМСЯ.

         INCF COU,1        ;ПОДСЧИТАЕМ ЧИСЛО БИТ.

         MOVLW    .8      ;

         SUBWF     COU,0        ;

         BTFSS       STATUS,2;ЕСЛИ НЕ ВСЕ БИТЫ ПЕРЕДАНЫ,

         GOTO        VUVOD     ;ПОВТОРИМ ВЫВОД.

         CLRF         COU ;ОБНУЛИМ СЧЕТЧИК.

         RETURN             ;

;======================================================

; 12. СОХРАНЕНИЕ И ВОССТАНОВЛЕНИЕ ЗНАЧЕНИЙ РЕГИСТРОВ ПРИ ПРЕРЫВАНИИ.

;======================================================

PRER

MOVWF    WTEMP     ;СОХРАНЕНИЕ ЗНАЧЕНИЙ РЕГИСТРОВ W,

MOVFW    STATUS    ;STATUS,

MOVWF    STEMP      ;

MOVFW    FSR  ;FSR.

MOVWF    FTEMP      ;

         BSF  FLAG1,1    ;1 СЕК ЦИКЛА.

         CALL         S1     ;ПОДСЧИТАЕМ ВРЕМЯ.

         BTFSC       FLAG,2      ;

         CALL         TAIM         ;

REPER ;ВОССТАНОВЛЕНИЕ СОХРАНЕННЫХ ЗНАЧЕНИЙ.

         MOVFW    STEMP      ;ВОССТАНОВЛЕНИЕ РЕГИСТРОВ:

         MOVWF    STATUS    ;STATUS,

         MOVFW    FTEMP      ;

         MOVWF    FSR  ;FSR,

         MOVFW    WTEMP     ;W.

         BCF  INTCON,2;СБРАСЫВАЕМ ФЛАГ ПРЕРЫВАНИЯ ОТ TMR0.

         RETFIE               ;ВОЗВРАТ ИЗ ПРЕРЫВАНИЯ.

;=============================================

; 13. ПОДСЧЕТ ВРЕМЕНИ.

;=============================================

S1

         BTFSC       FLAG1,5    ;

         GOTO        $+8   ;

         BTFSS       FLAG1,4    ;

         GOTO        $+6   ;

         BTFSC       PORTC,0   ;СМЕНА ВКЛЮЧЕНИЯ ЗУММЕРА.

         GOTO        $+3   ;

         BSF  PORTC,0   ;ВКЛЮЧИМ СИГНАЛ.

         GOTO        $+2   ;

         BCF  PORTC,0   ;

         MOVLW    .9      ;ЕСЛИ УЖЕ 9 СЕКУНД,

         SUBWF     CL,0  ;

         BC    SH    ;ИДЕМ НА СРАВНЕНИЕ ДЕСЯТКОВ СЕКУНД.

         INCF CL,1  ;ИНАЧЕ ПРИБАВИМ ЕДИНИЦУ.

         RETURN

SH

         CLRF         CL     ;ОБНУЛИМ СЕКУНДЫ.

         MOVFW    CH    ;ЕСЛИ ДЕСЯТКИ СЕКУНД

         ADDLW     -5H   ;РАВНЫ 5,

         BZ     MIL   ;ИДЕМ СРАВНИВАТЬ МИНУТЫ.

         INCF CH,1 ;ИНАЧЕ УВЕЛИЧИМ ДЕСЯТКИ СЕКУНД.

         RETURN

MIL

         CLRF         CH    ;ОБНУЛИМ ДЕСЯТКИ СЕКУНД.

         MOVFW    ML    ;ЕСЛИ ЕДИНИЦЫ МИНУТ

         ADDLW     -9H   ;РАВНЫ 9,

         BZ     MIH  ;ИДЕМ СРАВНИВАТЬ ДЕСЯТКИ.

         INCF ML,1 ;ИНАЧЕ УВЕЛИЧИМ МИНУТЫ.

         RETURN

MIH

         BSF  FLAG1,4    ;ПРОШЛО 10 МИНУТ КУРСОР ВЫКЛЮЧАЕТСЯ.

         BCF  FLAG,7      ;НЕТ УСТАНОВКИ.

         CLRF         KYPC        ;НЕТ КУРСОРА.

         CLRF         ML    ;ОБНУЛИМ ЕДИНИЦЫ МИНУТ.

         MOVFW    MH   ;ЕСЛИ ДЕСЯТКИ МИНУТ

         ADDLW     -5H   ;РАВНЫ 5,

         BZ     HOL  ;ИДЕМ СРАВНИВАТЬ ЧАСЫ.

         INCF MH,1          ;ИЛИ УВЕЛИЧИМ ДЕСЯТКИ МИНУТ.

         RETURN

HOL

         BCF  FLAG1,5    ;НАПОМИНАНИЕ ОБ АВАРИИ НАПРЯЖЕНИЯ.

         CLRF         MH   ;ОБНУЛИМ ДЕСЯТКИ МИНУТ.

         MOVFW    HH    ;ЕСЛИ ДЕСЯТКИ ЧАСОВ

         ADDLW     -2H   ;РАВНЫ 2,

         BZ     HL4  ;ПРОВЕРИМ ЕДИНИЦЫ ЧАСОВ.

         MOVFW    HL    ;ЕСЛИ ЕДИНИЦЫ ЧАСОВ РАВНЫ 9,

         ADDLW     -9H   ;

         BZ     $+3   ;УВЕЛИЧИМ ДЕСЯТКИ ЧАСОВ.

         INCF HL,1 ;ИЛИ УВЕЛИЧИМ ЕДИНИЦЫ ЧАСОВ.

         RETURN

         CLRF         HL    ;

         INCF HH,1 ;

         RETURN

HL4

         MOVFW    HL    ;ЕСЛИ ЕДИНИЦЫ ЧАСОВ

         ADDLW     -3H   ;РАВНЫ 3,

         BZ     HOH ;ИДЕМ ОБНУЛЯТЬ.

         INCF HL,1 ;ИЛИ ПРИБАВИМ ЕДИНИЦУ.

         RETURN

HOH

         CLRF         HL    ;

         CLRF HH   ;ОБНУЛИМ ДЕСЯТКИ ЧАСОВ.

         RETURN             ;

;=============================================

; 14. ТАЙМЕР.

;=============================================

TAIM

         BSF  FLAG,5      ;СЛЕДУЮЩАЯ ОСТАНОВКА ТАЙМЕРА.

         MOVLW    .9      ;ЕСЛИ УЖЕ 9 СЕКУНД,

         SUBWF     TCL,0         ;

         BC    $+3   ;ИДЕМ НА СРАВНЕНИЕ ДЕСЯТКОВ СЕКУНД.

         INCF TCL,1         ;ИНАЧЕ ПРИБАВИМ ЕДИНИЦУ.

         RETURN

         CLRF         TCL  ;ОБНУЛИМ СЕКУНДЫ.

         MOVFW    TCH  ;ЕСЛИ ДЕСЯТКИ СЕКУНД

         ADDLW     -5H   ;РАВНЫ 5,

         BZ     $+3   ;ИДЕМ СРАВНИВАТЬ МИНУТЫ.

         INCF TCH,1        ;ИНАЧЕ УВЕЛИЧИМ ДЕСЯТКИ СЕКУНД.

         RETURN

         CLRF         TCH  ;ОБНУЛИМ ДЕСЯТКИ СЕКУНД.

         MOVFW    TML ;ЕСЛИ ЕДИНИЦЫ МИНУТ

         ADDLW     -9H   ;РАВНЫ 9,

         BZ     $+3   ;ИДЕМ СРАВНИВАТЬ ДЕСЯТКИ.

         INCF TML,1        ;ИНАЧЕ УВЕЛИЧИМ МИНУТЫ.

         RETURN

         CLRF         TML ;ОБНУЛИМ ЕДИНИЦЫ МИНУТ.

         MOVFW    TMH ;ЕСЛИ ДЕСЯТКИ МИНУТ

         ADDLW     -5H   ;РАВНЫ 5,

         BZ     $+3   ;УВЕЛИЧИМ ЧАСЫ.

         INCF TMH,1       ;ИЛИ УВЕЛИЧИМ ДЕСЯТКИ МИНУТ.

         RETURN

         CLRF         TMH ;ОБНУЛИМ ДЕСЯТКИ МИНУТ.

         MOVFW    THL  ;ЕСЛИ ЕДИНИЦЫ ЧАСОВ РАВНЫ 9,

         ADDLW     -9H   ;

         BZ     $+3   ;УВЕЛИЧИМ ДЕСЯТКИ ЧАСОВ.

         INCF THL,1        ;ИЛИ УВЕЛИЧИМ ЕДИНИЦЫ ЧАСОВ.

         RETURN

         CLRF         THL  ;ОБНУЛИМ ЧАСЫ.

         MOVFW    THH ;ЕСЛИ ДЕСЯТКИ ЧАСОВ РАВНЫ 9,

         ADDLW     -9H   ;

         BZ     $+3   ;ОБНУЛИМ.

         INCF THH,1        ;ИЛИ УВЕЛИЧИМ ДЕСЯТКИ ЧАСОВ.

         RETURN

         CLRF         THH ;

         RETURN

T00

         BTFSS       FLAG,5      ;

         GOTO        $+4   ;

         BCF  FLAG,2      ;ТАЙМЕР ВЫКЛЮЧЕН.

         BCF  FLAG,5      ;СЛЕДУЮЩЕЕ ВКЛЮЧЕНИЕ ТАЙМЕРА.

         RETURN             ;

         CLRF         TCL  ;ВСЕ ОБНУЛЯЕМ.

         CLRF         TCH  ;

         CLRF         TML ;

         CLRF         TMH ;

         CLRF         THL  ;

         CLRF         THH ;

         BSF  FLAG,2      ;ВКЛЮЧИМ ТАЙМЕР.

         RETURN

;===================================================

; 15. АЦП - ПРЕОБРАЗОВАНИЯ (ИЗМЕРЕНИЕ ВХОДНЫХ ВЕЛИЧИН).

;===================================================

ADP

MOVLW    B'10000001'        ;СИНХРОНИЗАЦИЯ ОТ RC

MOVWF    ADCON0            ;ГЕНЕРАТОРА, ВХОД 0, ВКЛЮЧЕНИЕ АЦП (YBX).

         CALL         ZAD           ;

BSF  ADCON0,1         ;ВКЛЮЧИМ ПРЕОБРАЗОВАНИЕ.

BTFSC       ADCON0,1         ;ОЖИДАЕМ ЗАВЕРШЕНИЯ

GOTO        $-1    ;ПРЕОБРАЗОВАНИЯ.

MOVFW    ADRESH   ;ПЕРЕПИШЕМ РЕЗУЛЬТАТ ПРЕОБРАЗОВАНИЯ

MOVWF    TEKH                  ;В СТАРШИЙ ТЕКУЩИЙ РЕГИСТР.

         BSF  STATUS,5 ;ПЕРЕХОДИМ В БАНК 1.

         MOVLW    58               ;

         MOVWF    FSR            ;ПО КОСВЕННОЙ АДРЕСАЦИИ

         MOVFW    ADRESL             ;ЗАПИСЬ МЛ. РЕГИСТРА АЦП

         MOVWF    INDF          ;В РЕГИСТР TEKL.

         BCF  STATUS,5 ;ПЕРЕХОДИМ В БАНК 0.

         CALL         COMPA              ;

         GOTO        BINDEC              ;ПЕРЕКОДИРУЕМ В 2_10 КОД.

ZAD

         MOVLW    .5                ;ЗАДЕРЖКА 20 МКС.

         ADDLW     -1                ;

         BTFSS       STATUS,2 ;

         GOTO        $-2              ;

         RETURN

;===========================

; 16. СРАВНЕНИЕ С УСТАНОВКОЙ.

;===========================

COMPA

         TSTF          TEKL         ;

         BTFSC       STATUS,2;

         GOTO        VUKL        ;

         MOVFW    YCTL         ;УСТАНОВКА МАКСИМУМА.

         SUBWF     TEKL,0      ;ИЗМЕРЕНИЕ,

         BTFSC       STATUS,0;ЕСЛИ БОЛЬШЕ ИЛИ РАВНО,

         GOTO        VUKL        ;ТО ВКЛЮЧАЕТСЯ ЗУММЕР.

         MOVFW    YCTLI        ;УСТАНОВКА МИНИМУМА.

         SUBWF     TEKL,0      ;ИЗМЕРЕНИЕ,

         BTFSS       STATUS,0;ЕСЛИ МЕНЬШЕ,

         GOTO        VUKL        ;ТО ВКЛЮЧАЕТСЯ ЗУММЕР.

         BTFSC       STATUS,2;ЕСЛИ РАВНО,

         GOTO        VUKL        ;ТО ВКЛЮЧАЕТСЯ ЗУММЕР.

         BCF  FLAG1,4    ;ЗУММЕР ВЫКЛЮЧЕН.

         BCF  FLAG1,5    ;ЗУММЕР ВЫКЛЮЧЕН.

         BCF  PORTC,0   ;ВЫКЛЮЧИМ СИГНАЛ.

         RETURN

VUKL

         BTFSC       PORTA,KY;

         GOTO        $+5   ;

         BSF  FLAG1,5    ;ПОСТАВИМ СТОРОЖОК НА 1 ЧАС.

         BCF  PORTC,0   ;ВЫКЛЮЧИМ СИГНАЛ.

         BTFSC       FLAG1,5    ;ЕСЛИ 1 ЧАС ПРОШЕЛ, ТО ВКЛЮЧИМ СИГНАЛ.

         RETURN

         BTFSC       FLAG1,4    ;ЕСЛИ ВЫХОД УЖЕ ВЫКЛЮЧЕН,

         RETURN             ;СРАВНЕНИЙ НЕТ.

         BSF  PORTC,0   ;ВКЛЮЧИМ СИГНАЛ.

         BSF  FLAG1,4    ;ЗУММЕР ВКЛЮЧЕН.

         RETURN

;======================================================

; 17. ПЕРЕКОДИРОВКА ИЗ 16-И РАЗРЯДНОГО 2-ГО В 5- РАЗРЯДНОЕ 2-10-Е.

; АЛГОРИТМ ПЕРЕКОДИРОВКИ ОСНОВЫВАЕТСЯ НА ПРИБАВЛЕНИИ 3 В МЛАДШИЙ

; И СТАРШИЙ ПОЛУБАЙТЫ. ЕСЛИ РЕЗУЛЬТАТ СПЕРЕНОСОМ 1 В 3 РАЗРЯД (10=7+3), ТО ЗАПИСЫВАЕМ

; НОВОЕ ЗНАЧЕНИЕ В РЕГИСТР. ВЫПОЛНЯЕМ 16 РАЗ СДВИГАЯ БИТЫ РЕГИСТРОВ.

;======================================================

BINDEC

MOVLW .16 ;ЗАПИШЕМ ЧИСЛО СДВИГОВ

MOVWF COU ;В СЧЕТЧИК.

BIDE

BCF STATUS,0 ;ОБНУЛИМ БИТ "С".

RLF TEKL,1 ;СДВИНЕМ ПЕРЕКОДИРУЕМОЕ

RLF TEKH,1 ;ЧИСЛО ПЕРЕМЕЩАЯ ЕГО СТАРШИЙ БИТ

RLF EDA,1 ;В МЛАДШИЙ БИТ РЕГИСТРОВ

RLF DEA,1 ;РЕЗУЛЬТАТА.

DECFSZ COU,1 ;ЗАФИКСИРУЕМ СДВИГ В СЧЕТЧИКЕ.

GOTO RASDEC ;ПРОВЕРИМ ПОЛУБАЙТЫ НА СЕМЕРКУ.

GOTO MESTO ;ЕСЛИ СЧЕТЧИК ПУСТ, ЗАПОЛНИМ РЕГИСТРЫ ИНДИКАЦИИ.

RASDEC

MOVLW EDA ;ЗАПИШЕМ АДРЕС РЕГИСТРА

MOVWF FSR ;В РЕГИСТР КОСВЕННОЙ АДРЕСАЦИИ.

CALL BCD ;ПРОВЕРИМ ЗНАЧЕНИЕ РЕГИСТРА НА 7.

MOVLW DEA ;АНАЛОГИЧНЫЕ ОПЕРАЦИИ ПРОДЕЛАЕМ

MOVWF FSR ;С ДРУГИМИ РЕГИСТРАМИ.

CALL BCD ;

GOTO BIDE ;ПОЙДЕМ ПОВТОРЯТЬ СДВИГ.

BCD

MOVLW 3 ;0000 0011

ADDWF 0,0 ;ПРИБАВИМ 3 К РЕГИСТРУ И РЕЗУЛЬТАТ

MOVWF TEMP ;ЗАПИШЕМ ВО ВРЕМЕННЫЙ РЕГИСТР.

BTFSC TEMP,3 ;ПРОВЕРИМ 3 БИТ И ЕСЛИ ОН РАВЕН НУЛЮ,

MOVWF 0 ;ПРОПУСКАЕМ ЗАПИСЬ РЕЗУЛЬТАТА В РЕГИСТР.

MOVLW 30 ;48=0011 0000

ADDWF 0,0 ;ПРИБАВИМ 3 К СТАРШЕМУ ПОЛУБАЙТУ РЕГИСТРА И РЕЗУЛЬТАТ

MOVWF TEMP ;ЗАПИШЕМ ВО ВРЕМЕННЫЙ РЕГИСТР.

BTFSC TEMP,7 ;ЕСЛИ БИТ ЕДИНИЧНЫЙ,

MOVWF 0 ;ТО ЗАПИШЕМ НОВОЕ ЗНАЧЕНИЕ В РЕГИСТР.

RETURN ;ВЕРНЕМСЯ ДЛЯ ЗАГРУЗКИ НОВОГО ЗНАЧЕНИЯ РЕГИСТРА.

;======================================================

; 18. ИЗВЛЕКАЕМ ПОЛУБАЙТЫ ИЗ РЕГИСТРОВ СЧЕТА В РЕГИСТРЫ ИНДИКАЦИИ.

;======================================================

MESTO

         MOVLW    B'00001111'        ;ИЗВЛЕКАЕМ ПОЛУБАЙТЫ

         ANDWF     DEA,0                 ;В РЕГИСТРЫ ИНДИКАЦИИ.

         MOVWF    COI            ;

         MOVLW    B'11110000'        ;

         ANDWF     EDA,0        ;

         MOVWF    DEI   ;

         SWAPF      DEI,1         ;

         MOVLW    B'00001111'        ;

         ANDWF     EDA,0                 ;

         MOVWF    EDI            ;

         CLRF         EDA           ;

         CLRF         DEA           ;

         RETURN                      ;

;==================================================

; 19. СМЕНА ИНДИКАЦИИ ПРИ СМЕНЕ РЕЖИМА.

;==================================================

INDH

         BTFSC       FLAG,7      ;ЕСЛИ КУРСОР ЕСТЬ,

         CALL         YCT  ;ТО ИДЕМ НА УСТАНОВКУ.

         MOVLW    .10    ;ПУСТО.

         CALL         SEG  ;ЗАПОЛНИМ РЕГИСТРЫ ИНДИКАЦИИ.

         MOVWF    R1     ;

         MOVWF    R2     ;

         MOVWF    R8     ;

         BTFSS       FLAG,6      ;

         GOTO        $+6   ;

         MOVLW    .11    ;ПРОЧЕРК СРЕДНИЙ.

         CALL         SEG  ;

         MOVWF    R5     ;

         BCF  FLAG,6      ;

         GOTO        $+5   ;

         MOVLW    .12    ;ПРОЧЕРК НИЖНИЙ.

         CALL         SEG  ;

         MOVWF    R5     ;

         BSF  FLAG,6      ;

         MOVFW    ML    ;

         CALL         SEG  ;

         MOVWF    R3     ;

         MOVFW    MH   ;

         CALL         SEG  ;

         MOVWF    R4     ;

         MOVFW    HL    ;

         CALL         SEG  ;

         MOVWF    R6     ;

         MOVFW    HH    ;

         CALL         SEG  ;

         MOVWF    R7     ;

         BSF  FLAG,1      ;ВКЛЮЧИМ РЕЖИМ ЧАСОВ.

         CLRF         ZPT   ;

         RETURN             ;

INDT

         BTFSS       PORTA,KY;ЕСЛИ КНОПКА НАЖАТА,

         CALL         T00   ;ТО ИДЕМ ОБНУЛЯТЬ ТАЙМЕР.

         MOVFW    TCL  ;ЗАПОЛНИМ РЕГИСТРЫ ИНДИКАЦИИ

         CALL         SEG  ;МИНУТ И СЕКУНД ПРАВЫХ ЧАСОВ.

         MOVWF    R1     ;

         MOVFW    TCH  ;

         CALL         SEG  ;

         MOVWF    R2     ;

         MOVFW    TML ;

         CALL         SEG  ;

         MOVWF    R4     ;

         MOVFW    TMH ;

         CALL         SEG  ;

         MOVWF    R5     ;

         MOVLW    .11    ;ПРОЧЕРК.

         CALL         SEG  ;

         MOVWF    R3     ;

         MOVWF    R6     ;

         MOVFW    THL  ;

         CALL         SEG  ;

         MOVWF    R7     ;

         MOVFW    THH ;

         CALL         SEG  ;

         MOVWF    R8     ;

         BCF  FLAG,1      ;РЕЖИМ ЧАСЫ ВЫКЛЮЧЕН.

         BCF  FLAG,7      ;НЕТ УСТАНОВКИ.

         RETURN             ;

INDU

         MOVLW    .10    ;ПУСТО.

         CALL         SEG  ;ЗАПОЛНИМ РЕГИСТРЫ ИНДИКАЦИИ.

         MOVWF    R1     ;

         MOVWF    R2     ;

         MOVWF    R3     ;

         MOVWF    R7     ;

         MOVWF    R8     ;

MOVFW COI      ;

         CALL         SEG  ;

         MOVWF    R6     ;

MOVFW DEI      ;

         CALL         SEG  ;

         MOVWF    R5     ;

MOVFW EDI      ;

         CALL         SEG  ;

         MOVWF    R4     ;

         BSF  ZPT,4         ;

         RETURN             ;

;===================================================

; 20. РАСПРЕДЕЛИТЕЛЬ.

;===================================================

PAC

         BTFSS       FLAG1,1    ;ЖДЕМ 1 СЕКУНДУ.

         GOTO        $-1    ;

         CALL         ADP  ;

         CALL         KHOP        ;НА ПРОВЕРКУ КНОПОК.

         CALL         IND   ;НА ИНДИКАЦИЮ.

         BCF  FLAG1,1    ;

         GOTO        PAC  ;ПОВТОРИМ.

;=====================================================

; 21. УСТАНОВКА ВРЕМЕНИ.

;=====================================================

YC0

         INCF ML,1          ;УВЕЛИЧИМ ЕДИНИЦЫ МИНУТ.

         MOVLW    .10              ;НЕ БОЛЕЕ 9.

         SUBWF     ML,0          ;

         SKPNC                         ;ЕСЛИ БОЛЬШЕ ИЛИ РАВНО 10,

         CLRF         ML             ;ТО ОБНУЛИМ.

         RETURN

YC1

INCF MH,1                   ;УВЕЛИЧИМ ДЕСЯТКИ МИНУТ.

MOVLW    .6                ;НЕ БОЛЕЕ 5.

SUBWF     MH,0                   ;

SKPNC                         ;ЕСЛИ БОЛЬШЕ ИЛИ РАВНО 6,

CLRF         MH             ;ТО ОБНУЛИМ.

RETURN

YC2

         INCF HL,1           ;УВЕЛИЧИМ ЕДИНИЦЫ ЧАСОВ.

         MOVLW    .10              ;НЕ БОЛЕЕ 9.

         SUBWF     HL,0           ;

         SKPNC                         ;

         CLRF         HL              ;ЕСЛИ БОЛЬШЕ, ТО ОБНУЛИМ.

         MOVFW    HH             ;ПЕРЕКОДИРУЕМ В ДВОИЧНЫЙ

         CALL         DEBIN                ;КОД ДЕСЯТКИ.

         ADDWF     HL,0           ;ПРИБАВИМ ЕДИНИЦЫ

         MOVWF    HOU          ;ДВОИЧНОЕ ЗНАЧЕНИЕ НЕ ДОЛЖНО

ADDLW     -18H           ;ПРЕВЫШАТЬ - 24.

         SKPC                            ;ЕСЛИ БОЛЬШЕ ИЛИ РАВНО 24,

         RETURN

         CLRF         HOU          ;ТО ОБНУЛИМ ЧАСЫ ДВОИЧНЫЕ

         CLRF         HL              ;И РАЗРЯДЫ СТАРШИЙ

         CLRF         HH             ;И МЛАДШИЙ.

         RETURN

YC3

INCF HH,1          ;УВЕЛИЧИМ ДЕСЯТКИ ЧАСОВ.

MOVLW    .3                ;НЕ БОЛЕЕ 2.

SUBWF     HH,0          ;

SKPNC                         ;

CLRF         HH             ;ЕСЛИ БОЛЬШЕ, ТО ОБНУЛИМ.

         MOVFW    HH             ;ПЕРЕКОДИРУЕМ В ДВОИЧНЫЙ

         CALL         DEBIN                ;КОД ДЕСЯТКИ.

         ADDWF     HL,0           ;ПРИБАВИМ ЕДИНИЦЫ

         MOVWF    HOU          ;И ПОЛУЧИМ ДВОИЧНОЕ ЧИСЛО.

ADDLW     -18H           ;

         SKPC                            ;ЕСЛИ БОЛЬШЕ ИЛИ РАВНО 24,

         RETURN

         CLRF         HOU          ;ТО ОБНУЛИМ ЧАСЫ ДВОИЧНЫЕ

         CLRF         HL              ;И РАЗРЯДЫ СТАРШИЙ

         CLRF         HH             ;И МЛАДШИЙ.

RETURN                      ;ВЕРНЕМСЯ.

YCE

         CLRF         CL              ;ОБНУЛЕНИЕ.

         CLRF         CH             ;

         CLRF         ML             ;

         RETURN                      ;

;======================================================

END

;======================================================

© 2011 Рефераты и курсовые работы
