Курсовая работа: Проектирование баз данных
Курсовая работа: Проектирование баз данных
ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ
ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ
«КАЛИНИНГРАДСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ»
КАФЕДРА СИСТЕМ УПРАВЛЕНИЯ И ВЫЧИСЛИТЕЛЬНОЙ ТЕХНИКИ
КУРСОВАЯ РАБОТА
ПО ДИСЦИПЛИНЕ «ИНФОРМАЦИОННЫЕ ТЕХНОЛОГИИ»
Проверил к.т.н., доцент Карпиза Александр Александрович
Выполнил: студент группы 08-АС Топоркова О.М.
Калининград
2010
Содержание
1. Концептуальное проектирование БД
2. Логическое проектирование БД
3. Проектирование приложений
1. Концептуальное проектирование БД
1. Список атрибутов в соответствии с вариантом:
Сотрудник (ФИО), его табельный номер, шифр вида оплаты, плановый аванс, месячный оклад, процент премирования, отдел его работы, начальник отдела, домашний адрес начальника, домашний телефон начальника.
Предметная область: “Учет заработной платы”.
Заинтересованное предприятие: Мебельное предприятие.
2. Список сущностей в соответствии с вариантом:
· “Отдел его работы” с атрибутами: отдел его работы, начальник отдела, домашний адрес начальника, домашний телефон начальника.
· “Сотрудники” с атрибутами: ФИО сотрудника, табельный номер, шифр вида оплаты, отдел его работы.
· “Шифр вида оплаты” с атрибутами: шифр вида оплаты, плановый аванс, месячный оклад, процент премирования.

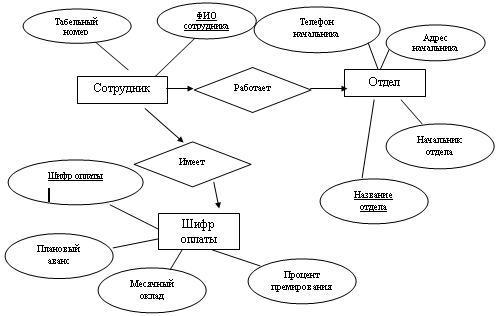

2. ER-модель:
2. Логическое проектирование БД
Сверочные таблицы:
| Отделы | |||
| Отдел его работы | Начальник отдела | Адрес начальника | Телефон начальника |
| Детская мебель | Май А.И. | Каштановая аллея 16 | 960345 |
| Диваны | Волобуев Е.А. | Ломоносова 25 | 338739 |
| Кровати | Рыжков В.Ю. | Тургенева 9 | 457321 |
| Столы и стулья | Макаров А.С. | Больничная 24 | 330544 |
| Шкафы | Сидоров П.С. | Ватутина 10 | 920546 |
| Сотрудники | |||
| ФИО сотрудника | Табельный номер | Шифр вида оплаты | Отдел его работы |
| Волобуев Е.А. | 20001 | 11102 | Диваны |
| Иванов И.И. | 30001 | 11103 | Кровати |
| Лобанок Ю.П. | 30002 | 11104 | Кровати |
| Лобанцева Ю.М. | 50001 | 11101 | Шкафы |
| Май А.И. | 10001 | 11102 | Детская мебель |
| Макаров А.С. | 40001 | 11102 | Столы и стулья |
| Мурачинская К.О. | 40002 | 11101 | Столы и стулья |
| Наумов Р.С. | 20002 | 11103 | Диваны |
| Рыжков В.Ю. | 30003 | 11102 | Кровати |
| Сидоров П.С. | 50002 | 11102 | Шкафы |
| Тойвонен Ю.В. | 50003 | 11103 | Шкафы |
| Туев В.В. | 40003 | 11103 | Столы и стулья |
| Филатов М.М. | 10002 | 11101 | Детская мебель |
| Филимонов А.М. | 20003 | 11101 | Диваны |
| Финютин Г.А. | 20004 | 11104 | Диваны |
| Шифр вида оплаты | |||
| Шифр вида оплаты | Плановый аванс | Месячный оклад | % премирования |
| 11101 | 3500 | 15000 | 8 |
| 11102 | 3500 | 16500 | 6 |
| 11103 | 2200 | 14000 | 6 |
| 11104 | 4000 | 12000 | 15 |
3. Проектирование приложений
1. Фильтрация данных
а) Пример фильтра для выборки из таблицы «Шифр вида оплаты» записей с данными о работниках, чей месячный оклад меньше 15.000 рублей:
| Шифр вида оплаты | |||
| Шифр вида оплаты | Плановый аванс | Месячный оклад | % премирования |
| 11103 | 2200 | 14000 | 6 |
| 11104 | 4000 | 12000 | 15 |
б) Пример фильтра для выборки из таблицы «Сотрудники» записей с данными о работниках, чьи фамилии начинаются с Л или Ф:
| Сотрудники | |||
| ФИО сотрудника | Табельный номер | Шифр вида оплаты | Отдел его работы |
| Лобанок Ю.П. | 30002 | 11104 | Кровати |
| Лобанцева Ю.М. | 50001 | 11101 | Шкафы |
| Филатов М.М. | 10002 | 11101 | Детская мебель |
| Филимонов А.М. | 20003 | 11101 | Диваны |
| Финютин Г.А. | 20004 | 11104 | Диваны |
в) Пример фильтра для выборки из таблицы «Сотрудники» записей с данными о работниках, кто работает в отделах «Диваны» или «Кровати» и чей шифр вида оплаты не равен 11102.
| Сотрудники | |||
| ФИО сотрудника | Табельный номер | Шифр вида оплаты | Отдел его работы |
| Иванов И.И. | 30001 | 11103 | Кровати |
| Лобанок Ю.П. | 30002 | 11104 | Кровати |
| Наумов Р.С. | 20002 | 11103 | Диваны |
| Филимонов А.М. | 20003 | 11101 | Диваны |
| Финютин Г.А. | 20004 | 11104 | Диваны |
2. Параметризованный запрос на выборку данных
а) Запрос на выборку из таблицы «Сотрудники» записей с данными о работниках конкретного отдела. В выборке отображены ФИО, Табельный номер и Шифр вида оплаты.
| Запрос по конкретному отделу | ||
| ФИО сотрудника | Табельный номер | Шифр вида оплаты |
| Волобуев Е.А. | 20001 | 11102 |
| Наумов Р.С. | 20002 | 11103 |
| Филимонов А.М. | 20003 | 11101 |
| Финютин Г.А. | 20004 | 11104 |
Структура запроса:
| Поле: | ФИО сотрудника | Табельный номер | Шифр вида оплаты | Отдел его работы |
| Имя таблицы: | сотрудники | сотрудники | сотрудники | сотрудники |
| Сортировка: | по возрастанию | |||
| Вывод на экран: | да | да | да | нет |
| Условие отбора: | [Введите отдел] |
б) Запрос на выборку из таблицы «Сотрудники» записей с данными о работниках конкретного Шифра вида оплаты. В выборке отображены ФИО сотрудника и отдел его работы.
| Запрос по конкретному шифру вида оплаты | |
| ФИО сотрудника | Отдел его работы |
| Волобуев Е.А. | Диваны |
| Май А.И. | Детская мебель |
| Макаров А.С. | Столы и стулья |
| Рыжков В.Ю. | Кровати |
| Сидоров П.С. | Шкафы |
Структура запроса:
| Поле: | ФИО сотрудника | Отдел его работы | Шифр вида оплаты |
| Имя таблицы: | сотрудники | сотрудники | сотрудники |
| Сортировка: | по возрастанию | ||
| Вывод на экран: | да | да | Нет |
| Условие отбора: | [Введите шифр оплаты] |
в) Запрос на выборку из таблицы «Сотрудники» и «Шифр вида оплаты» всей информации о работнике по его Фамилии И.О. В выборке отображены ФИО сотрудника, отдел его работы, табельный номер, шифр вида оплаты, плановый аванс, месячный оклад, % премирования.
| Запрос всей информации по ФИО сотрудника | ||||||
| ФИО сотрудника | Отдел его работы | Табельный номер | Шифр вида оплаты | Плановый аванс | Месячный оклад | % премирования |
| Иванов И.И. | Кровати | 30001 | 11103 | 2200 | 14000 | 6 |
Структура запроса:
| Поле: |
ФИО сотрудника |
Отдел его работы | Табельный номер | Шифр вида оплаты | Плановый аванс | Месячный оклад | % премирования |
| Имя таблицы: | сотрудники | сотрудники | сотрудники | Сотруд-ники | Шифр вида оплаты | Шифр вида оплаты | Шифр вида оплаты |
| Сортировка: | по возрастанию | ||||||
| Вывод на экран: | да | да | да | да | да | да | да |
| Условие отбора: | [Введите ФИО сотрудника] |

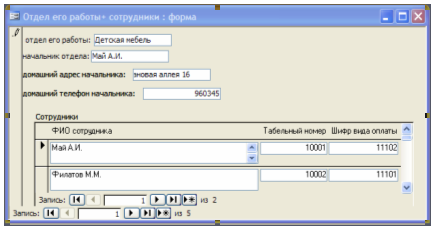

3. Cложные формуляры
4. Отчеты

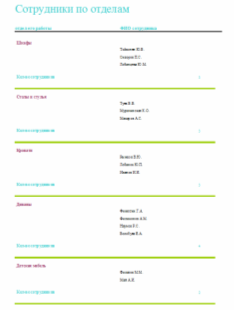

а) Отчет, содержащий ФИО сотрудников, сортированных по отделам
Макет отчета:
б) Отчет, содержащий полную информацию на конкретного сотрудника

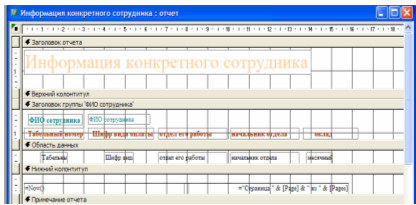

Макет отчета:

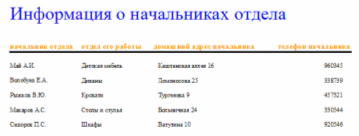

в) Отчет, содержащий информацию о начальниках отделов

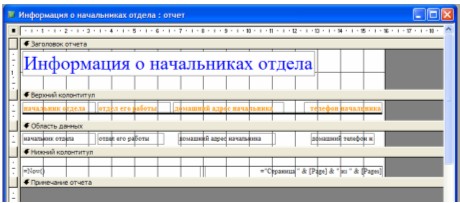

Макет отчета:
