Дипломная работа: Технология строительства скважины

Дипломная работа: Технология строительства скважины

ОБЩИЕ СВЕДЕНИЯ


Таблица 1 - Сведения о районе буровых работ

Наименование Значение

Площадь (месторождение)

Административное расположение:

республика

область (край)

район

Год ввода площади в бурение

Год ввода площади в эксплуатацию

Температура воздуха, оС

среднегодовая

наибольшая летняя

наименьшая зимняя

Максимальная глубина промерзания грунта, м:

Продолжительность отопительного периода в году, сутки

Азимут преобладающего направления ветра, град.

Наибольшая скорость ветра, м/с:

Интервал залегания многолетнемерзлой породы, м

Кровля подошва

Западно-Моисеевское

РФ

Томская

Каргасокский

2002

2003

-1,4

+35

-55

2,4

244

188

25


Нет


Таблица 2 - Сведения о площадке строительства буровой

Рельеф местности (дна) Состояние местности Толщина, см Растительный покров Категория грунта


снежного покрова почвенного слоя

Равнина слабовсхолмлен-ная Смешанный лес 100 10 Осина, береза, ель Вторая, частично заболочена, торф I типа (0,3-1,3 м)

Таблица 3 - Источники и характеристики водо- и энергоснабжения, связи и местных стройматериалов

Название вида снабжения: (водоснабжение:

для бурения,

для дизелей,

- питьевая вода для бытовых нужд,

энергоснабжение, связь, местные стройматериалы и т.п.)

Источник заданного вида снабжения

Расстояние от источника до буровой, км


Характеристика водо- и энергопривода, связи и местных стройматериалов
1 2 3 4

Водоснабжение


Энергоснабжение


Связь

Скважина для технического водоснабжения.*


Внутрипромысловые электросети.

Радиосвязь.


0,10


на буровой


Глубинный насос ЭЦНВ 6-72-75 с электроприводом. Водопровод диаметром 73 мм в две нитки на поверхности земли, теплоизолированный.

ЛЭП – 6 кВ. Опоры металлические. Провод АС-50/8.

Радиостанция, мощность 100 Вт.

1 2 3 4

Местные стройматериалы:

лесоматериал

глина

песок

С вырубаемого отвода.

Карьер (могильный)

Карьер гидронамывной

**

**

**

Лес круглый

Грунт II группы

Грунт II группы


Примечание:

* Групповой рабочий проект на строительство разведочно-эксплуатационных скважин для хозяйственно-питьевого и технического водоснабжения на кустовых (индивидуальных) площадках Крапивинского месторождения.

** согласно транспортной схемы.

ВВЕДЕНИЕ


Данный дипломный проект выполнен на основе материалов производственной и преддипломной практики в районе деятельности БП ЗАО «Сибирская Сервисная Компания».

В дипломном проекте рассматриваются следующие разделы:

1) Геолого-геофизическая часть: разрез скважины, условия проводки скважины, возможные осложнения.

2) Технология строительства скважины: рассматриваются вопросы связанные с проводкой скважины.

3) Техника для строительства скважины: выбор техники для строительства скважины.

4) Безопасность и экологичность проекта: вопросы охраны труда и окружающей среды.

5) Обоснование организации работ при строительстве скважины: составление ГТН, нормативной карты.

6) Экономическая часть: вопросы связанные с экономией строительства скважины.

7) Специальная часть: вопросы связанные с решением проблем вторичного вскрытия продуктивного пласта при использовании гидромеханических щелевых перфораторов.

Приводятся необходимые выводы и рекомендации.

1. ГЕОЛОГО-ГЕОФИЗИЧЕСКАЯ ЧАСТЬ


Литолого-стратиграфическая характеристика скважины

Таблица 1.1

Стратиграфическое подразделение Глубина залегания, м Мощ-ность,м Элементы залегания (падения) пластов, угол, град. Стандартное описание горной породы: полное название, характерные признаки (структура, текстура, минеральный состав и т.д.)
Название Индекс От (кровля) До (подошва)


1 2 3 4 5 6 7
Четвертичные отложения Q 0 62 62 0 Почвенно-растительный слой, пески и супеси желтые, разнозернистые, полимиктовые; глины, суглинки желтые.
Некрасовская Pg3-Nnk 62 212 150 0 Глины оливково-зеленые, жирные, пластичные, тонкослоистые, кварцевые, кварц-полевошпатовые.
Чеганская Pg2-Pg3cg 212 357 145 0 Глины темно-серые, серые, с прослоями слабосцементированных алевролитов и песков полимиктовых.
Люлинворская Pg2 ll 357 507 150 0 Глины светло-серые, до темных. Зеленовато-серые, мелко- и крупнозернистые
Талицкая Pg1 tl 507 568 61 0 Глины темно-серые, плотные, вязкие, иногда комковатые, алевролиты разнозернистые, в верхней части мергель серый с зеленоватым оттенком
Ганькинская К2 gn 568 712 144 0 Глины темно-серые, серые, алевритистые, плотные с прослоями опок.
Славгородская К2 sl 712 772 60 0 Глины темно-зеленые, серые, опоковидные, плотные. Алевролиты песчанистые, темно-серые, плотные. Пески серые, мелкозернистые.
Ипатовская К2 ip 772 852 80 0 Чередование глин, песчаников и алевролитов. Глины, темно-серые, жирные на ощупь, плотные. Песчаники серые мелкозернистые; алевролиты серые, темно-серые песчанистые.
Кузнецовская К2 kz 852 867 15 0 Глины темно-серые, жирные на ощупь, с ходами плоедов.
Алымская К1 al 1667 1762 95 0 Неравномерное переслаивание аргил-литов, песчаников и алевролитов. Аргил-литы темно-серые, слоистые, плитчатые. Песчаники серые и светло-серые, разно-зернистые, полимиктовые, слабосцемен-тированные. Алевролиты серые, темно-серые плотные, слоистые, разнозерни-тые.

1.2 Физико-механические свойства горных пород по разрезу скважины


Таблица 1.2

Индекс страт. подразделения Интервал Краткое название горной породы Плотность, кг/м3 Пористость, % Глинистость, %

Твердость,

кгс

мм2

Проница-емость, мдарси Коэффициент абразивности Категория породы по промысловой классификации

от до







1 2 3 4 5 6 7 8 9 10 11
Q 0 62

Пески

Глины

1,9

2,2

35

10

10

90

10

2000

0

10

04

Мягкая

Мягкая

Pg3-N nk 62 212

Глины

Пески

2,2

1,9

10

30

80

20

10

0

100

10

04

Мягкая

Мягкая

Pg2-Pg3 cg 212 357

Глины

Алевриты

Пески

2,2

2,0

2,0

10

15

15

100

50

25

10

10

0

5

10

04

04

10

Мягкая

Мягкая

Мягкая

Pg2 ll 357 507

Глины

Алевролиты

2,2

2,1

10

15

100

50

10

10

0

5

04

04

Мягкая

Мягкая

Pg1 tl 507 568

Глины

Алевролиты

2,2

2,1

10

15

100

50

10

10

0

10

04

04

Мягкая

Мягкая

K2 gn 568 712 Глины 2,3 10 90 10 0 03 Мягкая
K2 sl 712 772

Глины

Алевролиты

Пески

2,3

2,2

2,0

10

15

15

100

20

20

10

10

0

5

5

04

04

10

Мягкая

Мягкая

Мягкая

1 2 3 4 5 6 7 8 9 10 11
K2 ip 772 852

Алевролиты

Песчаники

Глины

2,2

2,2

2,3

15

15

10

20

20

100

10

10

10

5

10

0

10

10

04

Мягкая

Мягкая

Мягкая

К2 kz 852 867 Глины 2,3 10 95 15 0 04 МС
К1-2 pk 867 1667

Алевролиты

Глины

Песчаники

Аргиллиты

Песчаники

2,2

2,3

2,0

2,4

2,2

25

10

30

5

25

20

90

10

95

20

20

10

17

15

20

50

0

500

0

100

10

04

10

04

10

Средняя

Средняя

Средняя

Средняя

Средняя

К1 al 1667 1762

Аргиллиты

Песчаники

Алевролиты

2,4

2,3

2,3

5

20

20

95

5

5

15

20

20

0

20

15

03

10

10

Средняя

Средняя

Средняя

K1 kls 1762 1867

Аргиллиты

Алевролиты

Песчаники

2,4

2,3

2,3

5

17

18

95

20

10

15

20

20

0

15

20

04

06

10

Средняя

Средняя

Средняя

К1 tr 1867 2352

Песчаники

Аргиллиты

Алевролиты

2,3

2,4

2,3

20

5

19

5

95

5

20

15

20

25

0

25

10

04

06

Средняя

Средняя

Средняя

К1 klm 2352 2672

Аргиллиты

Песчаники

Алевролиты

2,4

2,3

2,3

5

18

17

95

5

5

15

20

20

0

30

20

04

10

10

Твердая

Твердая

Твердая

J3 bg 2672 2690 Аргиллиты 2,4 5 95 50 0 06 Твердая
J3 vs 2690 2750

Аргиллиты

Песчаники

Алевролиты

2,4

2,3

2,4

15

17

16

95

2

3

50

100

80

0

200

50

04

10

06

Твердая

Твердая

Твердая

1.3. Нефтегазоводоносность, пластовые давления и температуры


Таблица 1.3 - Нефтеносность

Индекс пласта Интервал, м Тип коллектора Плотность, г/см3 Подвижность, мкм2/мПа*с Содержание серы, % Содержание парафина, % Свободный дебитм3/сут Параметры растворенного газа

от до
в пластовых условиях после дегазации



Газовый фактор, м3/м3 Содержание углекислого газа, % Содержание сероводорода, % Относительная плотность газа по воздуху, кг/м3 Коэффициент сжимаемости Давление насыщения в пластовых условиях, МПа

Ю11


Ю13

2690


2700


2695


2717

поров.


поров.

0,804


0,804

0,848


0,848

0,015


0,015

0,52


0,52

4,81


4,84



212*

34


30



1,11


1,11


2,5


2,5


Примечание: *- максимальное значение дебита при испытании.


Таблица 1.4 - Водоносность

Индекс пласта Индекс стратиграфического подразделения Интервал, м Тип коллектора Плотность, г/см3 Фазовая проницаемость, мдарси Свободный дебит, м3/сут Химический состав воды в г/л Степень минерализации, г/л Тип воды по Сулину ГКН(М)- гидрокарбонатно-натриевый (магниевый) ХЛМ- хлормагниевый ХЛН- хлорнатриевый ХЛК- хлоркальциевый Относится к источнику питьевого водоснабжения (да, нет)







Анионы Катионы




от до



Cl- SO4-- HCO3- Na+K+ Mg++ Ca++


группа ПК


группа А


Ю13

Q, Pg1-


Pg3

K1-2


K1

K1


J3

20

86


7

17

62

2260

2720

568


17

20


2000

2670

2750

пор


пор


пор

пор


пор

1,0

1,0


1


1,01

1,01

1,02

500


300


20

30


10

1,0


200,0


3,0

12,0


5,6


50


21

99


10



1,0



0


28

1,0


1,2


48,0


15,0

86,0

11,6


1,0


18

5,0


0,2

0


1,0


17

9


0,8

0,79


15,0


18,0

17,0


33,4

ГКМ


ХЛК


ГКН

ХЛН


ХЛК

Да


Нет


Нет

Нет


Нет


Таблица 1.5 - Давление и температура по разрезу скважины (в графах 6, 9, 12, 15, 17 проставляются условные обозначения источника получения градиентов: ПСР- прогноз по сейсморазве-дочным данным, ПГФ- геофизическим исследованиям, РФЗ- расчет по фактическим замерам в скважинах)

Индекс страт. подразделения Интервал, м Градиент давления

от до пластового порового гидроразрыва пород горного



кгс/см2 на м источник получения кгс/см2 на м источник получения кгс/см2 на м источник получения кгс/см2 на м источник получения



от до
от до
от до
от до
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15

Q

Pg3-N nk

Pg2-Pg3 cg

Pg2 ll

Pg1 tl

K2 gn

K2 sl

K2 ip

K2 kz

K1-2 pk

0

62


212


357

507

568

712

772

852

867

62

212


357


507

568

712

772

852

867

1667

0,0

0,1


0,1


0,1

0,1

0,1

0,1

0,1

0,1

0,1

0,1

0,1


0,1


0,1

0,1

0,1

0,1

0,1

0,1

0,1

ПГФ

ПГФ


ПГФ


ПГФ

ПГФ

ПГФ

ПГФ

ПГФ

ПГФ

ПГФ

0,0

0,1


0,1


0,1

0,1

0,1

0,1

0,1

0,1

0,1

0,1

0,1


0,1


0,1

0,1

0,1

0,1

0,1

0,1

0,1

ПГФ

ПГФ


ПГФ


ПГФ

ПГФ

ПГФ

ПГФ

ПГФ

ПГФ

ПГФ

0,0

0,2


0,2


0,2

0,2

0,2

0,2

0,2

0,2

0,18

0,2

0,2


0,2


0,2

0,2

0,2

0,2

0,2

0,2

0,18

ПГФ

ПГФ


ПГФ


ПГФ

ПГФ

ПГФ

ПГФ

ПГФ

ПГФ

ПГФ

0,0

0,2


0,2


0,21

0,21

0,21

0,22

0,22

0,22

0,22

0,2

0,2


0,21


0,21

0,21

0,22

0,22

0,22

0,22

0,23

ПГФ

ПГФ


ПГФ


ПГФ

ПГФ

ПГФ

ПГФ

ПГФ

ПГФ

ПГФ


1.4 Условия бурения. Осложнения при бурении


Таблица 1.6 - Поглощения бурового раствора

Индекс страт. подраз-деления Интервал, м Макси-мальная интенсив-ность поглоще-ния, м3/ч Расстояние от устья скважины до статического уровня при его максимальном снижении, м Имеется ли потеря циркуля-ции (да, нет) Градиент давления поглощения, кгс/см2 на м Условия возникновения

от до


при вскрытии

после изоляционных работ



Q-Pg1-Pg3


K1-2

0


650

530


2380

1


1

10


30

нет


нет

0,15


0,12

0,20


0,18-0,20

Увеличение плотности промывочной жидкости против проектной, репрессия на пласт >20% сверх гидростатического давления (частичное поглощение в песчаных породах)

Таблица 1.7 - Осыпи и обвалы стенок скважины

Индекс страт. подразделения Интервал,м Буровые растворы, применявшиеся ранее Время до начала осложнения, сут Мероприятия по ликвидации последствий (проработка, промывка и т.д)

от до тип раствора Плотность, г/см3 дополнительные данные по раствору, влияющие на устойчивость пород

Q+Pg2+Pg1


K1-2


K1

0


1300


1762

530


1660


2257

глинистый


глинистый


глинистый

1,04


1,16


1,18

В>10 см3 за 30 мин


В>10 см3 за 30 мин


В>10 см3 за 30 мин

3,0


2,5


2,0

Проработка, промывка, увеличение плотности и снижение водоотдачи промывочной жидкости

Таблица 1.8 - Нефтегазоводопроявления

Индекс страт. подразделения Интервал, м Вид проявля-емого флюида Длина столба газа при ликвидации газопроявле-ния, м Плотность смеси при проявлении для расчета избыточных давлений, г/см3 Условия возникновения

от до








внутреннего наружного

К1


J3


J3


2260


2690


2720


2670


2717


2750


вода


нефть


вода





1,01


0,848


1,025


1,01


0,804


1,025

Снижение противо-давления на пласт ниже гидростатичес-кого. Несоблюдение проектных параметров бур. раствора

Таблица 1.9 - Прихватоопасные зоны

Индекс страт. подразделения


Интервал, м Вид прихвата Раствор, при применении которого произошел прихват Наличие ограниче-ний на ос-тавление инструмен-та без дви-жения или промывки (да, нет)

от до
тип плот-ность, г/см3

водоотдача, см3

30 мин

смазы-вающие добавки (название)

Q-Pg2-3


K1


K1

0


650


2000

530


2000


2380

от обвала неустойчивых пород и зак-линки инстру-мента


от заклинки бур. инстру-мента и сальникообразования

от перепада пластового давления

глин.


глин.


глин.

1,10


1,10


1,19

15,0


15,0


10,0



да


да


да

1.5 Обоснование комплекса геофизических исследований в скважине


Таблица 1.10 - Геофизические исследования

№ пп Наименование исследований Масштаб записи Замеры и отборы производятся:



На глубине, м В интервале, м




от до
1 2 3 4 5 6

Кондуктор (0-650 м)

В открытом стволе

1.

2.

3.

Стандартный каротаж зондом А2.0 М0.5N, ПС*

Кавернометрия*

Инклинометрия

1:500

1:500

через 10м

650

650

650

0

0

0

650

650

650

В обсаженном стволе

1.


2.

Акустическая цементометрия (АКЦ с записью ФКД)

Плотностная цементометрия (ЦМ-8-12)


1:500


1:500


650


650


0


0


650


650

Эксплуатоционная колонна (650-2750 м)

В открытом стволе

1.


2.


3.

3.

4.


5.

6.

7.

8.


9.


10.

Стандартный каротаж зондом А2.0 М0.5N, ПС*

Стандартный каротаж зондами, А2.0 М0.5N, N6.0 М0.5N, ПС

Кавернометрия*

Кавернометрия*

БКЗ зондами А0.4 М0.1N; А1.0 М0.1N; А4.0 М0.5N; А8.0 М0.5N; А0.5 М2.0А

Индукционный каротаж (ИК)**

Боковой каротаж (БК)

Акустический каротаж (АКШ)*

Микрозонды (МКЗ), микробоковой (МБК)*

Гамма-гамма плотностной каротаж (ГГП)*

Резистивиметрия*



1:500


1:200

1:500

1:200


1:200

1:200

1:200

1:200

1:200

1:200

1:200

1:200

1:200


2750


2750

2750

2750


2750

2750

в интервале БКЗ

2750

2750

2750


650


2220

650

2600


2600

2220

в интерва-ле

БКЗ

2600

2600

2600



2750


2750

2600

2750


2750

2750

в интер-вале БКЗ

2750

2750

2750


1 2 3 4 5 6

11.


12.

Радиоактивный каротаж (ГК, НКТ)*

Инклинометрия


1:200

через 10м

2750

2750

2750

2600

2600

650

2750

2750

2750

В обсаженном стволе

1.


2.


3.


4.


5.


6.

7.

Радиоактивный каротаж(ГК,НКТ) +ЛМ

Акустическая цементометрия (АКЦ с записью ФКД)

Акустическая цементометрия (АКЦ с записью ФКД)

Плотностная цементометрия (СГДТ-НВ)

Плотностная цементометрия (СГДТ-НВ)

МЛМ до перфорации

МЛМ после перфорации

Инклинометрия

1:500

1:200


1:500


1:200


1:500

1:200

1:200

1:200

через 20м

2750

2750


2750


2750


2750

2750

2750

2750

2750

0

2600


0


2600


0

2600

2600

2600

650

2750

2750


2750


2750


2750

2750

2750

2750

2750


Примечание: *) исследования проводятся в одной субвертикальной скважине куста; **) возможна запись ВИКИЗ.


2. ТЕХНОЛОГИЯ СТРОИТЕЛЬСТВА СКВАЖИНЫ


2.1 Проектирование профиля скважины


Исходные данные:

1. Глубина скважины по вертикале (Н), м 2750

2. Отход (А), м 1500

3. Длина вертикального участка (h1), м 200

4. Глубина спуска кондуктора (L), м 650

Способ бурения – турбинный

Выбираем 4-х интервальный профиль с участками – вертикальный, набора, стабилизации, спада зенитного угла.

Набор зенитного угла осуществляется при бурении под кондуктор.

Определим вспомогательный угол a' по формуле


Технология строительства скважины (2.1)


Технология строительства скважины

Очевидно, что максимальный зенитный угол будет больше a',

aор = a'+50= = 350.

Выберем угол вхождения в пласт aк =200.

Средний радиус искривления в интервале увеличения зенитного угла 0…350 составит R1 = 700 м.

Средний радиус кривизны на участке падения зенитного угла от 350 до 200 равен

Технология строительства скважины

Максимальный зенитный угол рассчитываем по формуле:

Технология строительства скважины


где A1 = A+R2 (1-cos aк)=1500+2225(1-cos200)=1634 м

H1 = H+R2 sin aк = 2750+2225 sin200 = 3511 м

Подставляя полученные значения находим a = 340

Находим длины участков ствола скважины ℓi и их горизонтальные ai и вертикальные hi проекции.

Вертикальный участок

а1 = 0; h1 = 200 м; ℓ1 = h1 = 200 м

Участок набора зенитного угла

a2 = R1(1-cos a) = 700(1-cos 340) = 120 м

h2 = R1 sin a = 700 sin 340 = 391,4 м

ℓ2 = R1 a/57,3 = 700Ч34/57,3 = 415,4 м

3. Участок стабилизации

a3 = h3Чtg a = 1675,4Чtg 340 = 1133 м

h3 = H1 – (h1+h2+h4) = 2750 - (200+391,4+483,2) = 1675,4 м

ℓ3 = h3 /cos a = 1675,4/cos 340 = 2020,9 м

4. Участок спада зенитного угла

a4 = R2(cos a к - cos a) = 2225(сos 200 - cos 340) = 246,2 м

h4 = R2(sin a - sin aк) = 2225(sin 340 - sin 200) = 483,2 м

ℓ4 = R2 (a-aк)/57,3 = 2225Ч(34-20)/57,3 = 543,6 м


Таблица 2.1 - Результаты расчётов

Участок аi, м hi, м ℓi, м
1. Вертикальный 0 200 200
2. Набор зенитного угла 120 391,4 415,4
3. Стабилизации 1133 1675,4 2020,9
4. Спада зенитного угла 246,2 483,2 543,6
5. Сумма 1499,5 2750 3180

2.2 Проектирование конструкции скважины


2.2.1 Обоснование числа обсадных колонн и глубины их спуска

Обоснование производим по графику совмещенных давлений.

Как видно из графика, по разрезу скважины несовместимых интервалов бурения нет. Поэтому, выбирая конструкцию скважины следует исходить из других условий. В данном случае с целью перекрытия обвалоопасных глин люлинворской и талицкой свит, на глубину 650 м спускается кондуктор с установкой башмака в плотные ганькинские свиты.

Эксплуатационаая колонна спускается до забоя (2750 м) с целью укрепления стенок скважины и размещения в ней технологического оборудования для эксплуатации скважины, разобщения пластов.


2.2.2 Выбор диаметров обсадных колонн и долот

Диаметр эксплуатационный колонны задается заказчиком, исходя из условий эксплуатации, проведения исследовательских, геофизических, ремонтных работ. Эксплуатационную колонну диаметром 168 мм выбираем в соответствии с требованиями заказчика.

Диаметр долота:


Технология строительства скважины, ∆=5ч10 мм,


где Dм = 0,186 м – диаметр муфты обсадной колонны,

Технология строительства скважины,

Кондуктор: Dк =Dд+2Чδ, где δ – зазор между долотом и внутренней поверхностью кондуктора, принимается равным от 3 до 10 мм.

Dк =0,2159+2.6.103 =0,2279 м

Диаметр кондуктора принимаем равным 0,2445 м.

Определим диаметр долота при бурении кондуктора:

Dд.к =0,270+2.8.10-3 =0,286 м.

Диаметр долота при бурении под кондуктор 0,2953 м.

Результаты расчетов представлены в таблице 2.2.


Таблица 2.2 - Конструкция скважины

Наименование колонны Глубина спуска, м dд., мм dтруб, мм
Кондуктор 0-650 295,3 245
Эксплуатационная колонна 0-2750 215,9 168

2.3 Выбор буровых растворов и их химическая обработка по интервалам


Тип бурового раствора и его параметры выбираем из условия обеспечения устойчивости стенок скважины и обеспечения необходимого противодавления на флюидонасыщенные пласты, которые определяются физико-химическими свойствами горных пород слагающих разрез скважины (таблица 1.2) и пластовыми давлениями (таблица 1.5). При выборе растворов следует руководствоваться опытом, накопленным при бурении в проектном горизонте. Выбор типов и параметров промывочной жидкости производим согласно регламенту по буровым растворам, принятого на данном предприятии, который представлен в таблице 2.3.

При бурении под кондуктор используется, наработанный на предыдущей скважине или приготовленный из глинопорошка, глинистый раствор. Бурение под эксплуатационную колонну ведется на полимерглинистом растворе, который получается из раствора оставшегося после бурения предыдущего интервала, путем его дообработки.

Таблица 2.3 - Поинтервальная химическая обработка буровых растворов

Интервал бурения, м Наименование химреагентов и материалов Плотность раствора, г/см3 Плотность, г/см3 Норма расхода, кг/м3
1 2 4 5 6
0-690 Глинопорошок 1,18 2,6 307,125

Сайпан
1,40 0,36

Габройл HV
1,85 0,13

ФК-2000
1,0 1,41

Вода
1,0 870,975
690-2930 Глинопорошок 1,10 2,6 187,688

Сайпан
1,40 1,32

Габройл HV
1,85 0,14

НТФ
1,18 0,07

Кальциниров. сода
2,5 0,16

ТПФН
2,5 0,09

ФК-2000
1,0 3,640

Каустическая сода
2,02 0,08

Na КМЦ 80/800
1,0 1,6

СНПХ ПКЦ-0515
0,87 200 л. на скважину

Вода
1,0 916,802
2930-3180 Глинопрошок 1,08 2,60 136,5

Сайпан
1,40 1,32

Габройл HV
1,85 0,14

НТФ
1,18 0,07

Калициниров. сода
2,5 0,16

ТПФН
2,5 0,09

ФК-2000
1,00 3,640

Nа КМЦ 80/800
1,0 1,6

Каустическая сода
2,,02 0,08

Вода
1,0 938,0

Обоснование параметров бурового раствора. Бурение под кондуктор

пластовое давление:

Технология строительства скважины=Технология строительства скважины

превышение гидростатического давления над пластовым (репрессия) 10-15%, принимается равным 15%:

Технология строительства скважины

плотность бурового раствора:

Технология строительства скважины

С учетом горно-геологических условий и практики бурения эксплуатоционных скважин на близлежащем Крапивинском месторождении и разведочных скважин на Двуреченском месторождении плотность бурового раствора принята Технология строительства скважины.

Бурение под эксплуатоционную колонну:

Бурение под эксплуатоционную колонну до глубины изменения параметров раствора для вскрытия продуктивного пласта превышение гидростатического давления над пластовым (репрессия) должно составлять 10-15% в интервале 650-1200 м и 5-10% в интервале 1200-2500 м., в интервале от 2500 м и до проектной глубины 4-7%:

в интервале 650-1200 м

максимальное пластовое давление:

Технология строительства скважины

превышение гидростатического давления над пластовым (репрессия) принимается 11%:

Технология строительства скважины

плотность бурового раствора:

Технология строительства скважины

в интервале 1200-2500 м

пластовое давление при вскрытии продуктивного пласта:

Технология строительства скважины

превышение гидростатического давления над пластовым (репрессия) с учетом технологических особенностей наработки бурового раствора и обеспечения устойчивости ствола скважины репрессия принимается равной 10%:

Технология строительства скважины

плотность бурового раствора:

Технология строительства скважины.

в интервале 2500-2650 м

максимальное пластовое давление:

Технология строительства скважины

превышение гидростатического давления над пластовым (репрессия) из расчета 7%:

Технология строительства скважины

плотность бурового раствора:

Технология строительства скважины.

Бурение под эксплуатоционную колонну до вскрытия продуктивного пласта в интервале 2500-2650 м возможно с превышением гидростатического давления над пластовым не более чем на 35 кгс/см2.

плотность бурового раствора из расчета репрессии 35 кгс/см2:

Технология строительства скважины.

Плотность бурового раствора для бурения интервала 2500-2650 м принимается 1,10 г/см3.

Бурение под эксплуатоционную колонну при вскрытии продуктивного пласта до глубины 2750 м должно осуществляться с превышением гидростатического давления над пластовым (репрессия) 4-7%. С учетом обеспечения устойчивости ствола скважины в вышележащих интервалах и предотвращения нефтеводопроявлений превышение гидростатического давления над пластовым принимается 7%:

пластовое давление при вскрытии продуктивного пласта:

Технология строительства скважины

- превышение гидростатического давления над пластовым (репрессия) из расчета 7%:

Технология строительства скважины

плотность бурового раствора:

Технология строительства скважины.

Далее представлены основные принципы выбора других параметров буровых растворов.

Выбирая вязкость, нужно учитывать, что она в большинстве случаев оказывает отрицательное влияние на процесс бурения, поэтому нужно стремиться к ее минимальному значению (в данном случае УВ = 25…30 сек.), минимизация вязкости позволяет увеличить механическую скорость бурения, поддерживать на высоком уровне скорость восходящего потока в затрубном пространстве, то есть обеспечивать качественную очистку ствола скважины, струя маловязкого раствора теряет гораздо меньше энергии на пути от насадки долота до забоя, чем струя высоковязкого, что делает возможной более качественную очистку забоя скважины. Показатель фильтрации, при бурении в продуктивных горизонтах принимается не более 5…6 см3 за 30 мин по прибору ВМ-6 (в нашем случае 5…6 см3 за 30 мин), во избежание загрязнения пласта фильтратом раствора, что в дальнейшем затрудняет их освоение и эксплуатацию, вследствие почти необратимого ухудшения коллекторских свойств. В непродуктивных пластах допускается несколько большие значения показателя фильтрации.

Способность бурового раствора выносить выбуренную породу на дневную поверхность и удерживать ее, после прекращения циркуляции, определяется статическим напряжением сдвига (СНС). Значение СНС для выполнения этой задачи должны быть не менее 15 – 20 дПа.

Содержание абразивной фазы («песка») в буровом растворе, с целью уменьшения изнашивания инструмента и бурового оборудования, допускается не более 1%. Результаты расчетов сведем в таблицу 2.4.

Таблица 2.4 - Параметры бурового раствора

Интервал бурения, м Плотность, кг/м3 Условная вязкость, с Фильтрация по ВМ-6, см3/30 мин Толщина корки, мм СНС, Па pH Содержание песка, %
от до



1 мин 30 мин

0 650 1180 30…35 6…8 1,5 20 30 7-8 1…2
650 2500 1100 25…30 5…6 1 15 25 7-8 1…2
2500 2650 1100 25…30 4…5 0,5 15 25 7 1
2650 2750 1080 25…30 4…5 0,5 15 25 7 0,5

Определение потребного количества бурового раствора

Объем запаса бурового раствора на поверхности дополнительно к объему раствора, находящегося в циркуляции, должен быть не менее двух объемов скважины.

Максимальный объем скважины прибурении под эксплуатоционную колонну составляет:


Vскв= 0,785(Дк2 . Lк + dД2 (L2 - Lк) . Кк1 + dД2 (Lc-L2) . Кк2) = 0,785(0,22672 . 690 + 0,21592 . (2557 – 690) . 1,7 + 0,21592 (3180 – 2557) .1,1)=208 м3


где:

Дк - внутренний диаметр кондуктора, м;

Lк - глубина спуска кондуктора по стволу, м;

L2 - начало интервала глубины скважины с коэффициентом кавернозности Кк2;

Lc - глубина скважины по стволу, м;

dД - диаметр долота при бурении скважины под эксплуатоционную колонну, м;

Кк1, Кк2 - коэффициенты кавернозности.

Необходимый объем запаса бурового раствора на поверхности должен составлять 2Vскв= 416 м3.

Для хранения запаса бурового раствора в теле куста предусматривается строительство амбара объемом 500 м3.


2.4 Выбор способа бурения


Основные требования к выбору способа вращения долота определяются необходимостью обеспечения успешной работы, проводки ствола скважины с высокими технико-экономическими показателями.

Выбор способа бурения зависит от технической оснащенности предприятия (парк буровых установок, буровых труб, забойных двигателей и т.п.), опыта бурения в данном районе.

Для бурения данной скважины выбираем бурение с помощью гидравлических забойных двигателей. Турбинный способ обладает рядом преимуществ по сравнению с роторным способом бурения:

механическая скорость выше, чем при роторном способе бурения;

облегчает отклонение ствола в требуемом направлении;

можно использовать все виды промывочной жидкости за исключением аэрированной;

возможность применения в колонне бурильных труб легкосплавных и тонкостенных стальных труб;

улучшаются условия работы, отсутствуют шум и вибрация.


2.5 Выбор компоновки и расчёт бурильной колонны


Исходные данные:

Скважина наклонно-направленная

Профиль четырёх интервальный

Глубина скважины по вертикали (Нс), м 2750

Глубина вертикального участка (Нв), м 200

R1 = 700 м, R2=2225 м, L=3180 м

Диаметр турбобура (Дт),м 195

Вес турбобура (Gm), Н 47900

Длина турбобура (ℓ1), мм 25700

Диаметр долота (Дд), мм 215,9

10) Перепад давления в турбобуре (DРт), МПа 3,9

11) Плотность бурового раствора (r), кг/м3 1150


2.5.1 Расчёт утяжеленных бурильных труб (УБТ)

Диаметр УБТ выбирается из конструкции скважины и условия обеспечения необходимой жесткости труб. Для нормальных условий при бурении долотом 215,9 мм принимается УБТ диаметром 178 мм. Диаметр бурильных труб принимаем Дбт = 127 мм.

Технология строительства скважиныт.к. 0,71 < 0,75 ё0,85, то

необходимо в компоновку включить одну свечу УБТ Ж159 мм для недопущения большой концентрации напряжений в этом переходном сечении.

Длина УБТ определяется из условия, что бурильная колонна не переходила в III форму устойчивости


Технология строительства скважины (2.3)

Технология строительства скважины

Технология строительства скважины


Находим ℓкр = 45,8 м; РкрIII =93088,7 Н

Определяем длину УБТ ℓ0,

Технология строительства скважины

Длина одной свечи УБТ составляет 24 м, следовательно длина УБТ

ℓУБТ = 72 м (3 свечи).

Определим вес УБТ:

Технология строительства скважины


2.5.2 Расчет стальных бурильных труб (СБТ)

Определим длину СБТ:


Технология строительства скважины (2.6)


где q0 – вес 1 м СБТ диаметром 127 мм, q0 = 262 н/м;

Gсбт – полный вес СБТ;

Технология строительства скважины

Длина свечи 24 м, поэтому примем количество свечей равное 21, а длина стальных труб 504 м.

2.5.3 Расчет легкосплавных бурильных труб (ЛБТ)

ℓЛБТ = Нскв - ℓУБТ - ℓСБТ = 3180 – 72 – 504 = 2604 м

принимаем ℓЛБТ = 2616 м (109 свечей).


2.5.4 Расчёт бурильной колонны на прочность

Расчёт ведётся по уравнению Сушона


Тв = Тн ехр(DaЧf)+ b ЧqЧℓЧexp(0.5DaЧf)Ч(cos`a ± f sin`a), (2.7)


где f – коэффициент сопротивления движению;

b - коэффициент учитывающий Архимедову силу;

a - средний зенитный угол;

“ - ” – участок набора зенитного угла.

f = 0,18 - для глинистых пород

Для удобства вычислений составим таблицу 2.5.


Таблица 2.5 - Характеристики опасных сечений бурильной колонны

Точки a, град Da, гр (рад)

_

a, град

q, н/м ℓ, м b Т, кн
0 20

1,85

(0,032)

20,92 1530,4 72 0,86 0
1 21,85




94,88


12,15

(0,212)

27,92 262 471,6 0,86
2 34




203,4










0

(0)

34 262 32,4 0,86
3 34




210,18


0

(0)

34 161,86 1988,5 0,577
4 34




382,83










34

(0,593)

17 161,86 415,4 0,577
5 0




462,93










0

0

0 161,86 200 0,577
6 0




481,6

Для примера приведём расчёт Тв для участка 2-3, остальные участки рассчитываются аналогично.

ТВ2-3= 203,4Ч103ехр (0Ч0,18) +262Ч32,4Ч0,86Чехр (0,5Ч0Ч0,18)Ч(cos34+0,18Чsin34) = 210,18 кН.

Далее проводится проверка условия sсум Ј [s ], (2.8)

Где


Технология строительства скважины

Технология строительства скважины


Исходные данные для расчёта

Рн = 1 МПа

Д = 147 мм

d = 125 мм

Е = 2,1·1011 Па

R1 = 700

n = 1,45

sт = 300 МПа

Результаты расчётов для наглядности представлены в таблице 2.6.

Технология строительства скважины


Таблица 2.6 - Результаты расчётов

Точки Т, кН sр, МПа sи, МПа sсум, МПа
5 462,93 101,0 7,35 108,35
6 481,6 105,0 0 105,0

Технология строительства скважинысум

Следовательно условие прочности выполняется.


2.5.5 Выбор компоновок бурильного инструмента

Правильно выбранная компоновка позволяет без осложнений, с наименьшими затратами пробурить скважину до проектной глубины.

Для разрушения горной породы применяем трехшарошечные долота. С целью создания осевой нагрузки на долото и для повышения жесткости бурильной колонны применяем УБТ. Для передачи вращения долоту используют турбобуры.

Выбранные компоновки бурильного инструмента представлены в таблице 2.7.


2.6 Проектирование режима бурения


2.6.1 Разработка гидравлической программы проводки скважины

Исходные данные:

Глубина скважины по стволу – 3180 м;

Тип долота – III-215,9 МЗ-ГВ;

Конструкция низа бурильной колонны:

долото III-215,9 МЗ-ГВ-R155;

турбобур 3ТСШ1-195;

УБТ Ж 178 мм – 10 м;

ТБПВ 127х9;

ЛБТ 147х9;

Параметры промывочной жидкости:

r = 1100 кг/м3;

УВ = 25ё30 сек;

ПФ = 5ё6 см3/30мин.


Таблица 2.7 - Компоновки низа бурильной колонны (КНБК)

№№ Элементы КНБК

Типоразмер, шифр Наружный диаметр, мм Длина, м Масса, кг Примечание
1 2 3 4 5 6
1 III 295,3 СЗ-ГВ-R175 295,3 0,40 90 Бурение вертикального интервала под кондуктор
2 8 КС 295,3 МС 295,3 0,90 200
3 Т 12РТ-240 240,0 8,20 2017
4 8 КС 290,0 МС 290,0 0,90 200
5 УБТС2-203 203,0 12 2413
1 III 295,3 СЗ-ГВ-R175 295,3 0,4 90 Бурение под кондуктор с набором зенитного угла
2 8 КС 295,3 МС 295,3 0,90 200
3 ТО2-240 240,0 10,20 2593
4 УБТС2-203 203,0 12 2413
5 СИБ-1 172,0 9,60 500
1 III 295,3 СЗ-ГВ-R175 295,3 0,40 90 Бурение под кондуктор со стабилизацией зенитного угла, проработка ствола скважины
2 8 КС 295,3 МС 295,3 0,90 200
3 СТК-290 290 0,20 12
4 2ТСШ1-240 240,0 16,5 4100
5 УБТС2-203 203,0 12 2413
1 III 215,9 МЗ-ГВ-R155 215,9 0,40 37 Бурение под эксплуатационную колонну со стабилизацией зенитного угла, проработка ствола скважины
2 9 КП 215,9 МС 215,9 0,50 50
3 УОК-215 200,0 0,40 34
4 СТК-213,0 213,0 0,20 10
5 3ТСШ1-195 195,0 25,70 4790
6 УБТС-178 178,0 72,00 11232
1 МF-15 215,9 0,40 37 Бурение под эксплуатационную колонну со стабилизацией зенитного угла
2 9 КП 215,9 МС 215,9 0,50 50
3 УОК-215 200,0 0,40 34
4 3ТСШ1-195 195,0 25,70 4790
5 УБТС-178 178,0 72,0 11232
1 2 3 4 5 6
1 MF-15 215,9 0,40 37 Бурение под эксплуатационную колонну с естественным снижением зенитного угла (вскрытие продуктивного пласта одним долблением)
2 9 КП 215,9 МС 215,9 0,50 50
3 3ТСШ1-195 195,0 25,70 4790
4 СИБ-1 172,0 9,60 500
5 УБТС-178 178,0 72,00 11232
1 215,9 МСЗ-ГНУ-R71 215,9 0,40 37 Резервная компоновка для корректировки ствола скважины
2 9 КП 215,9 МС 215,9 0,50 50
3 ДВО-195 195,0 7,70 1350
4 СИБ-1 172,0 9,60 500
5 УБТС-178 178,0 12 1872

Примечание:

1 Возможно использование других типов долот отечественного или импортного производства по коду IADC 437, 447Х, 545Х.

2 КНБК уточняется технологической службой бурового предприятия в процессе бурения по результатам инклинометрии.


2.6.2Выбор расхода промывочной жидкости

– выбор расхода промывочной жидкости осуществляется исходя из условия удовлетворительной очистки забоя:


Технология строительства скважины (2.13)

где q = 0,65 м/с – удельный расход;

Fз – площадь забоя;


Технология строительства скважины (2.14)


где Dд – диаметр долота.

Dд = 215,9 мм;

Технология строительства скважиным2;

Технология строительства скважиным3/с.

– выбор расхода, исходя из условий выноса наиболее крупных частиц шлама:


Технология строительства скважины (2.15)


где Uoc – скорость оседания крупных частиц шлама;

Fкп – площадь кольцевого пространства, м2;


Технология строительства скважины (2.16)


где dш – средней диаметр крупных частиц шлама;

rп – плотность породы, кг/м3;

r - плотность промывочной жидкости, кг/м3.

dш =0,0035+0,0037ЧDд; (2.17)


Технология строительства скважины (2.18)

где Dтр – диаметр турбобура, м.

dш =0,0035+0,0037*0,2159 = 0,0043 м;

Технология строительства скважины0,36 м/с;

Технология строительства скважины м2;

Технология строительства скважины м3/с.

– выбор расхода из условия нормальной работы турбобура:


Технология строительства скважины


где Муд – удельный момент на долоте;

G – вес турбобура;

Мс – момент турбобура при расходе Qc жидкости rс ;

r - плотность жидкости, при которой будет использоваться турбобур.

к – коэффициент учитывающий потери момента в осевой опоре турбобура равный 0,3.

Параметры забойного двигателя 3ТСШ1-195:

Мg = 1200 Нм; Qc = 0,03 м3/с; rс = 1000 кг/м3; r = 1100 кг/м3, Мс=1500 Н/м.

Технология строительства скважины м3/с.

Из трех расходов Q1, Q2, Q3 выбираем максимальный расход: 0,03 м3/с и далее в расчетах будем принимать этот расход.


Расчёт потерь давления в циркуляционной системе

Потери давления в циркуляционной системе буровой установки определяются как сумма всех потерь давления в элементах циркуляционной системы состоящей из:

наземной обвязки, включающей стояк, буровой шланг, вертлюг, ведущую трубу;

легкосплавных бурильных труб;

соединительных элементах (замках) ЛБТ;

стальных бурильных труб;

замков СБТ;

утяжеленных бурильных труб;

турбобура;

бурового долота (насадки);

кольцевого пространства против вышеперечисленных элементов со 2) по 7).

Применительно к ЗД и долоту принято говорить не потери, а перепады давления, ибо последние создаются преднамеренно.


2.6.3.1 Расчет потерь давления в наземной обвязке

DР = аЧQ2Чrж; (2.19)


Потери давления в стояке

a = 3,35Ч105 ПаЧс2/м3Чкг; DР = 3,35Ч105Ч0,032Ч1100 = 0,33 МПа

Потери давления в шланге

a = 1,2Ч105 ПаЧс2/м3Чкг; DР = 1,2Ч105Ч0,032Ч1100 = 0,12 МПа

Потери давления в вертлюге

a = 0,9Ч105 ПаЧс2/м3Чкг; DР = 0,9Ч105Ч0,032Ч1100 = 0,09 МПа

Потери давления в ведущей трубе

a = 1,8Ч105 ПаЧс2/м3Чкг; DР = 1,8Ч105Ч0,032Ч1100 = 0,18 МПа

Потери давления в манифольде

a = 13,2Ч105 ПаЧс2/м3Чкг; DР = 13,2Ч105Ч0,032Ч1100 = 1,31 МПа

SDРобв=0,33+0,12+0,09+0,18+1,31=2,03 МПа

Расчет потерь давления в ЛБТ

Технология строительства скважины


Внутренний диаметр Дв = Дн -2d = 0,147-2Ч0,009 = 0,129 м

Площадь проходного сечения S = pЧДв2 /4= 3,14Ч(0,129)2 /4= 0,013 м2

Скорость течения жидкости V = Q/S = 0,03/0,013 = 2,3 м/с

Обобщенный критерий Рейнольса определяются по формуле


Технология строительства скважины


где t0- динамическое напряжение сдвига

t0=8,5Ч10-3r -7=8,5Ч10-3Ч10-3Ч1100 –7=2,35 Па

h- структурная вязкость

h= 0,033Ч10-3r-0,022= 0,033Ч10-3Ч1100-0,022= 0,0143 ПаЧс

Т.к. Re* < 50000, то режим турбулентный, и коэффициент гидравлических сопротивлений l определяется по формуле


Технология строительства скважины


Потери давления в ЛБТ

Технология строительства скважины


2.6.3.3 Потери давления в замках ЛБТ

Потери давления определяются по формуле (2.19)


Технология строительства скважины


где Lтр - длина труб;

ℓт - длина одной трубы

dн - внутренний диаметр замка

Тогда Технология строительства скважины

DР = 0,29Ч105Ч0,032Ч1100=0,028 МПа.


2.6.3.4 Расчет потерь давления в СБТ

Потери давления определяются по формуле (2.20)

Внутренний диаметр Дв = Дн - 2d = 0,127-2Ч0,009=0,109 м

Площадь проходного сечения S = pЧДв2 /4= 3,14Ч0,1092 /4= 0,0093 м2

Скорость течения жидкости V = Q/S =0,03/0,0093 = 3,3 м/с

Обобщенный критерий Рейнольдса определяется по формуле (2.21)

Технология строительства скважины

Т.к. Re < 50000, то режим турбулентный, и коэффициент гидравлических сопротивлений l определяется по формуле (2.22)

Технология строительства скважины

Потери давления в СБТ

Технология строительства скважины


2.6.3.5 Расчёт потерь давления в замках СБТ

Расчёт проводится по формулам (2.19), (2.23) и (2.24).

Технология строительства скважины

DР = 0,048Ч105Ч0,032Ч1100=0,0047 МПа.


2.6.3.6 Расчёт потерь давления в УБТ

Расчёт проводится по формулам (2.20) - (2.22).

S = pЧДв2 /4= 3,14Ч0,082 /4= 0,005 м2;

V = Q/S =0,03/0,005 = 6,0 м/с;

Технология строительства скважины

Т.к. Re* < 50000, то режим турбулентный, и коэффициент гидравлических сопротивлений

Технология строительства скважины

потери давления в УБТ Технология строительства скважины

2.6.3.7 Расчёт перепада давления в турбобуре 3ТСШ1-195

Для турбобура 3ТСШ1-195 имеем rс =1000 кг/м3, Qс = 30 л/с, DРс = 3,9 МПа.

По формуле подобия


Технология строительства скважины (2.25)


имеем


Технология строительства скважины


2.6.3.8 Расчет перепада давления в долоте

Технология строительства скважины


где f, mн - площадь сечения и коэффициент расхода промывочных отверстий долота.

Технология строительства скважины

2.6.3.9 Расчёт потерь давления в кольцевом пространстве (КП) против ЛБТ

а) Потери давления в КП между ЛБТ и необсаженным стволом скважины (ЛБТI)

Технология строительства скважины

Критическая скорость определяется по формуле


Технология строительства скважины


Т.к. V > Vкр, то режим турбулентный и потери давления в КП против ЛБТI рассчитываются по формуле


Технология строительства скважины


где Дг - гидравлический диаметр,

Дг = Д-d = 0,2159-0,147 = 0,0689 м

Технология строительства скважины

Т.к. Re* < 50000, то Технология строительства скважины

Тогда Технология строительства скважины

б) Потери давления в КП между ЛБТ и кондуктором (ЛБТII).

Технология строительства скважины

Т.к. V > Vкр = 1,16 м/с, то режим турбулентный и потери давления в КП против ЛБТII рассчитываются по формуле (2.29)

Дг = Д-d = 0,2267-0,147 = 0,0797 м

Технология строительства скважины

Тогда Технология строительства скважины


2.6.3.10 Расчёт потерь давления в КП против СБТ

Технология строительства скважины

Т.к. V > Vкр = 1,18 м/с, то режим турбулентный и потери давления в КП против СБТ рассчитывается по формуле (2.29)

Дг = 0,2159-0,127 = 0,0889 м

Технология строительства скважины

Т.к. Re* < 50000, то Технология строительства скважины

Тогда Технология строительства скважины


2.6.3.11 Расчёт потерь давления в КП против УБТ

Технология строительства скважины

Т.к. V > Vкр = 1,18 м/с, то режим турбулентный и потери давления в КП против УБТ рассчитывается по формуле (2.29)

Дг = 0,2159-0,178 = 0,0379 м

Технология строительства скважины

Т.к. Re* < 50000, то Технология строительства скважины

Тогда Технология строительства скважины


2.6.3.12 Расчёт потерь давления в КП против турбобура

Технология строительства скважины

Т.к. V < Vкр = 1,18 м/с, то режим турбулентный и потери давления в КП против турбобура рассчитывается по формуле (2.29)

Дг = 0,2159-0,195 = 0,0209 м

Технология строительства скважины

Т.к. Re* < 50000, то Технология строительства скважины

Тогда Технология строительства скважины

Для удобства все расчётные значения сводим в табл. 2.8


Таблица 2.8 - Расчеты результатов

Элементы циркуляционной системы L, м d, мм D, мм S, м2 V, м/с Re* l DR, МПа
1 2 3 4 5 6 7 8 9
Манифольд 1,31
Стояк 0,33
Грязевый шланг 0,12
Вертлюг 0,09
Квадрат 0,18
ЛБТ 2616 129 147 0,013 2,3 9000 0,024 1,42
СБТ 504 109 127 0,009 3,3 14527 0,023 0,64
УБТ 72 80 178 0,005 6,0 27046 0,022 0,37
Турбобур 25,7 4,3
Долото f = 5,3Ч10-4 м2; mu = 0,92 2,1
к.п. турбобура 25,7 195 215,9 0,0067 4,5 6418 0,025 0,34
к.п. УБТ 72 178 215,9 0,012 2,5 5150 0,026 0,17
к.п. ЛБТ необсажен. 1926 147 215,9 0,02 1,5 3520 0,027 0,93
к.п. ЛБТ обсаженное 690 147 215,9 0,023 1,3 2975 0,028 0,22
к.п. СБТ 504 127 215,9 0,024 1,25 2943 0,028 0,14
SDR






12,7

2.6.4 Выбор бурового насоса

Выбор бурового насоса производится из условия обеспечения расхода бурового раствора, не ниже расчетного, при расчетном давлении. По результатам гидравлических расчетов для успешного доведения скважины до проектной глубины требуется насосы, развивающие производительность Q і 0,03 м3/с при давлении Р і 12,7 МПа.

По таблице 56 выбираем буровой насос с [P] = 13,9 МПа при диаметре втулок dвт = 170 мм –У8-6МА.

Заключительной стадией гидравлического расчета скважины является построение НТС – номограммы.

Для этого занесем в таблицу теоретические и фактические подачи и давления насоса при различных диаметрах втулки.

Теоретические подачи и давления насоса берем из таблицы 56.

Фактическая подача определяется по формуле:

Технология строительства скважины

где к – коэффициент, учитывающий работу насоса на всасывании (к = 0,85);

Q – теоретическая подача.

Таблица 2.9 - Давления и подачи У8-6МА

Диаметр втулки, мм Допустимое давление, МПа Теоретическая подача, м3/с Фактическая подача, м3/с
160 16 0,0317 0,0269
170 13,9 0,0355 0,03018
180 12,2 0,0404 0,03434

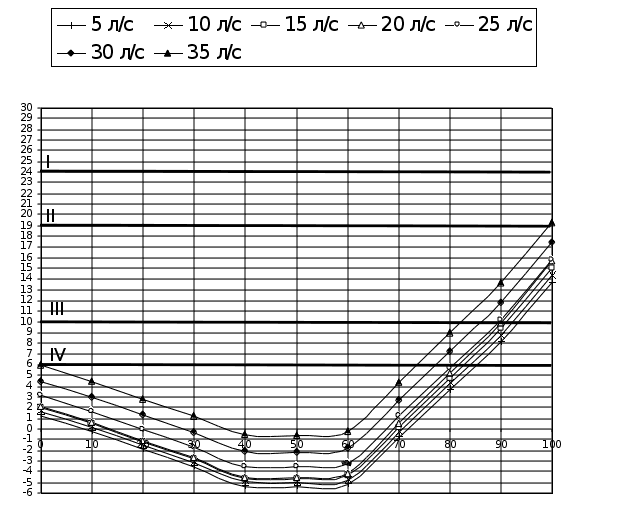

2.6.5 Построение НТС – номограммы и определение режима работы насоса

НТС – номограмма – это совмещенная характеристика насоса, турбобура и скважины.

Для того, чтобы обеспечить заданный расход Q = 0,03 м3/с при давлении Р і 12,7 МПа необходимо использовать данные по насосу для трех втулок указанных в таблице 2.9.

Для значений расходов высчитываем характеристику скважины (это зависимость потерь давления в элементах бурильной колонны от подачи и глубины спуска).

Расчет ведется для 3-х расходов Q1 = 26,9 л/с; Q2 = 30 л/с; Q3 = 34,3 л/с и для трех глубин Н1 = 3180 м; Н2 = 2000 м; Н3 = 1000 м.

Потери давления в элементах бурильной колонны рассчитываются по формулам подобия:


Технология строительства скважины - для турбулентного режима, (2.30)

Технология строительства скважины - для ламинарного режима. (2.31)

2.6.5.1 Характеристика скважины при глубине спуска бурильной колонны на 3180 м

Таблица 2.10 - Потери давления в элементах бурильной колонны

Участок БК Длина труб L, м Q, л/с


30 26,9 34,33
1 2 3 4 5
Внутри труб
ЛБТ 2616 1,42 1,14 1,86
СБТ 504 0,64 0,51 0,84
УБТ 72 0,37 0,27 0,48
3ТСШ1-195 25,7 4,3 3,46 5,63
Долото - 2,1 1,69 2,75
SDРтр - 8,83 7,07 11,56
В кольцевом пространстве
ЛБТI 1926 0,93 0,75 1,22
ЛБТII 690 0,22 0,18 0,29
СБТ 504 0,14 0,11 0,18
УБТ 72 0,17 0,14 0,22
3ТСШ1-195 25,7 0,34 0,27 0,45
SDРкп - 1,8 1,45 2,36
SDР - 10,63 8,52 13,92

2.6.5.2. Характеристика скважины при глубине спуска бурильной колонны на 2000 м


Таблица 2.11 - Потери давления в элементах бурильной колонны

Участок БК Длина труб L, м Q, л/с


30 26,9 34,33
1 2 3 4 5
Внутри труб
ЛБТ 1436 0,78 0,63 0,98
СБТ 504 0,64 0,51 0,84
УБТ 72 0,37 0,27 0,48
3ТСШ1-195 25,7 4,3 3,46 5,63
Долото - 2,1 1,69 2,75
SDРтр - 8,19 6,59 10,66
В кольцевом пространстве
ЛБТI 746 0,36 0,29 0,47
ЛБТII 690 0,22 0,18 0,29
СБТ 504 0,14 0,11 0,18
УБТ 72 0,17 0,14 0,22
3ТСШ1-195 25,7 0,34 0,27 0,45
SDРкп - 1,23 0,99 1,61
SDР - 9,42 7,58 12,27

2.6.5.3 Характеристика скважины при глубине спуска бурильной колонны на 1000 м


Таблица 2.12 - Потери давления в элементах бурильной колонны

Участок БК Длина труб L, м Q, л/с


30 26,9 34,33
1 2 3 4 5
Внутри труб
ЛБТ 436 0,24 0,19 0,31
СБТ 504 0,64 0,51 0,84
УБТ 72 0,37 0,27 0,46
3ТСШ1-195 25,7 4,3 3,46 5,63
Долото - 2,1 1,69 2,75
SDРтр - 7,65 6,15 10,0
В кольцевом пространстве
ЛБТII 436 0,14 0,11 0,18
СБТII 254 0,042 0,04 0,048
СБТI 250 0,068 0,05 0,089
УБТ 72 0,17 0,14 0,22
3ТСШ1-195 25,7 0,34 0,27 0,45
SDРкп - 0,76 0,61 0,99
SDР - 8,41 6,76 11,0

Таблица 2.13 - Характеристика скважины

Q, л/с

L, м

26,9 30 34,33
1000 3,03 3,77 4,92
2000 3,85 4,78 6,19
3180 4,79 5,99 7,84

Таблица 2.14 - Характеристика турбобура

Q, л/с

L, м

26,9 30 34,33
3180 3,73 4,64 6,08

По НТС – номограмме выбираем втулку диаметром 0,17 м и подачей 0,030 м3/с, которая обеспечивает промывку скважины и очистку забоя скважины от шлама, бурения до заданной глубины 2750 м с минимальными потерями давления. В начале бурения будем иметь запас по давлению, что может быть использовано, например, для усиления гидромониторного эффекта.


2.6.6 Расчет рабочих характеристик забойных двигателей

Рабочей выходной характеристикой турбобура называется зависимость частоты вращения, момента и мощности на валу турбобура (на долоте) от осевой нагрузки на долото.


2.6.6.1 Определение необходимых данных для расчета

Параметры турбины n, M, DP определяются из выражений


Технология строительства скважины

где nc, Mc, DPc - соответственно частота вращения, момент турбин и перепад давления в турбобуре при расходе жидкости Qc плотностью rc.

Из nc = 6,33 об/с, Мс = 1,5 кНЧм, DPc = 3,9 МПа

Определяем параметры турбины

Технология строительства скважины

Определим коэффициент трения m

Для турбобуров с шаровой опорой m = 0,05ё0,08

Выбираем m = 0,065.

Рассчитываем средний радиус трения


Технология строительства скважины


Определяем гидравлическую нагрузку в турбобуре

Рг = 0,785(DPтЧ Дс2+DPдЧДв2)+В, (2.36)

где Дс - средний диаметр турбин турбобура

Дв - диаметр вала турбобура (шпинделя) в место установки ниппеля (сальника), Дв = 0,135 м

Д1, Д2 - размеры шаровой опоры или резинового кольца подпятника осевой резинометаллической опоры,

Д1 = 0,149 м, Д2 = 0,124 м.

DPт, DPд - перепад давления в турбобуре и долоте

В – веса вращающихся деталей и узлов турбобура (валов и роторов турбин), маховых масс, центраторов, долота, В = 0,5ЧМтЧg+МмЧg+МцЧg+MгЧg,

где Мм, Мт, Мг, Мц – маховая масса, масса турбобура, долота, центраторов соответственно;

g – ускорение силы тяжести

Технология строительства скважины

Рг = 0,785(4,3Ч106Ч0,1302+2,1Ч106Ч0,1352)+23950 =110,6кН

Из выбираем Муд = 6Ч10-3 м

Определим момент на долоте при G = 0, обусловленный трением долота о стенки скважины и промывочную жидкость,

М0 = 550Дд = 550Ч0,2159 = 118,7 НЧм

Основные расчетные уравнения

- Определяем частоту вращения вала турбин по формуле (2.37)

ni = n/М [ 2M-(M0+MудЧGi +mr / Gi-Pг /) ] (2.37)

- Определяем момент на долоте


Мд = МудЧGi+550Дд (2.38)


- Определяем вырабатываемую мощность в турбобуре


Ni=MдЧniЧ2π (2.40)


Результаты расчетов сводим в таблице 2.15.


Таблица 2.15 - Результаты расчетов

G, кН 0 50 100 110,6 150 200
ni, об/с 10,3 10,0 9,72 9,66 8,08 6,07
Мд, Нм 118,7 418,7 718,7 782,3 1018,7 1318,7
Ni, кВт 7,68 26,35 43,87 47,46 51,69 50,27

2.6.7 Составление проектного режима бурения

Выбор проектного режима бурения скважины производим в соответствии с пунктами 2.2; 2.7.1; 2.7.2, а также исходя из опыта бурения скважин и выбранные данные сводим в таблицу 2.16.


Таблица 2.16 - Сводная таблица режима бурения

Интервал бурения, м Диаметр долота, мм Тип забой-ного двига-теля Расход, м3/с Давление, Мпа Нагрузка на долото, кН Параметры промывочной жидкости
от до




r, кг/м3 УВ, с ПФ, см3/ 30мин
0 690 295,9 ТСШ-240 0,056 11 10-12 1180 25 6ё8
690 3180 215,9 3ТСШ-195 0,030 13 17 1100 25 5ё6

Из графика видно, что турбобур останавливается при ni < 0,4 np, а при | Рг-Gi | < 10 кН наблюдается усиленная вибрация турбобура и бурильного инструмента. На рис.2.3 видно, что турбобур устойчиво работает в области нагрузок (0ё100) Ч103 Н и (120ё250) Ч 103 Н


2.7 Расчет и выбор конструкции обсадных колонн, компоновка их низа и обоснование технологической оснастки


Расчет эксплуатационной колонны:

Исходные данные для расчета:


2.7.1 Конструкция обсадных колонн

Цементный раствор от 2557 до 2750 м. Облегченный цементный раствор от 2557 до 450 м. Выше 450 м находится буровой раствор. Продавку цементного раствора в заколонное пространство осуществляется технической водой ρ=1000 кг/м3.

2.7.2 Технологическая оснастка обсадных колонн

Под названием «технологическая оснастка» подразумевается набор устройств, которыми оснащают обсадную колонну для обеспечения ее спуска и качественного цементирования. Выбранная технологическая оснастка представлена в таблице 2.17.


Таблица 2.17 - Технологическая оснастка обсадных колонн

п/п

Назва-ние колон-ны Элементы технологической оснастки колонны Суммарная на колонну


наименование, шифр, типоразмер ГОСТ, ОСТ, МРТУ, МУ и т.п. на изготовление масса элемента, кг интервал установки количество элементов на интервале, шт. количество, шт масса, кг





от


до





1 2 3 4 5 6 7 8 9 10
1 Кондук-тор

Башмак БКМ-245

Обратный клапан

ЦКОДМ-245

Центратор

ЦЦ-4-245

Пробка ПП-219ґ245

ОСТ 39-011-87

ТУ 39-1443-89


ТУ 39-1442-89


ТУ 39-1086-85

60

57


17


13


665

697

687


685


685

1

1


3


1

1

1


3


1

60

57


51


13

2 Эксплуатоцион-ная

Башмак БКМ-168

Обратный клапан

ЦКОДМ-168

Центратор

ЦЦ-168

ОСТ 39-011-87

ТУ 39-1219-87


ТУ 39-1220-88

28

25


11


3099

697

667

3180

3170


3159

3094

687

1

1


7

48

3

1

1


58

28

25


638



Пакер ПГМД1-168

Комплект разделительных пробок с фиксатором

КРПФ 168ґ178

НПО «Буровая техника»

НПО «Бурение»

100


14

3141

3147


3170

1


1

1


1

100


14


Примечание:

1. Количество и порядок расстановки элементов технологической оснастки уточняется в плане работ на крепление по результатам окончательного каротажа.

2. Допускается применение импортных заколонных проходных гидравлических пакеров.


2.7.3 Расчет и построение эпюр внутренних и наружных избыточных давлений

Определение наружных давлений

До затвердевания цементного раствора:

z=0:Технология строительства скважины

z=400 м: Технология строительства скважины

z=2750 м:

Технология строительства скважины

Технология строительства скважины

После затвердевания цементного раствора:

z=0:Технология строительства скважины

z=2750 м: Технология строительства скважины

где rПОР - плотность поровой жидкости цементного камня.

Определение внутренних давлений

В период ввода скважины в эксплуатацию:

z=0:Технология строительства скважины

z=2750 м: Технология строительства скважины


При опрессовке (колонна опрессовывается после получения момента «стоп»):

z=0: Технология строительства скважины

z=2750 м: Технология строительства скважины

При окончании эксплуатации:

z=0: Технология строительства скважины

z=1750 м: Технология строительства скважины

z=2750 м: Технология строительства скважины

Определение наружных избыточных давлений

Z=0:Технология строительства скважины;

Z=1750 м: Технология строительства скважины;

Z=2750 м: Технология строительства скважины.


Определение внутренних избыточных давлений

Z=0: Технология строительства скважины

Z=400 м: Технология строительства скважины

Z=2750 м: Технология строительства скважины


2.7.4 Выбор и расчет обсадных труб для эксплуатационной колонны

Выбор обсадной колонны производим из условия недопущения смятия и разрыва колонны, страгивания резьб при спуске.

Максимальное наружное избыточное давление Рни = 23,25 МПа, поэтому для первой секции выбираем трубы, имеющие:


Ркр1 ≥ Рни Ч[n1],

Ркр1і23,25Ч1,2=31,6 Мпа

Выбираем трубы диаметром 168 мм и толщиной стенки δ = 10,6 мм, с группой прочности «Е», имеющие следующие характеристики:

Ркр = 44,0 МПа, Рт = 60,7МПа, Рстр = 2010 кН.

Длина 1-ой секции l1=110 м (60 м плюс 50 м выше кровли эксплуатационного объекта). Вес ее определяется по формуле:


Q i=q i Ч l i, (2.40)


где Q i – вес соответствующей i-ой секции, кН;

q i- вес 1м трубы соответствующей i-ой секции, кН;

l i – длина соответствующей i-ой секции, кН.

Q 1=0,414 Ч 110 =45,5 кН.

По эпюре (рисунок 2.7) находится давление РНИZ на уровне верхнего конца 1-ой секции на глубине 3070 м РНИZ=24,8 МПа. Следующая секция имеет толщину 8,9 мм для которых Р1КР =24,1 МПа. Определяется значения РКР2 для труб второй секции. Из условий двухосного напряжения с учетом растягивающих нагрузок от веса 1-ой секции по формуле:


PIКРi+1= PКРi+1Ч (1-0,3Ч (Q i/Q i+1)) МПа, (2.41)


где Q i – вес предыдущей секции, кН;

Q i+1 – растягивающая нагрузка при которой напряжения в теле трубы достигают предела текучести для определяемой секции, кН;

PКРi+1 – наружное избыточное давление на глубине установки определяемой секции, МПа.

PIКР2 = 24,8Ч (1-0,3Ч (45,5/1686))=24,6 МПа.

Глубина спуска 2-ой секции принимается равной 2970 м.

Толщина стенки труб 2-ой секции принимается 8,9 мм. Так как наружные избыточные давления к устью продолжают уменьшаться, то трубы с данной толщиной стенки их выдержат. Дальнейший расчет проводится из условия прочности на страгивающие нагрузки в резьбовом соединении. Длина секции определяется по формуле:

li=([P] - ∑Qi-1)/qi, м, (2.42)


где qi – вес 1 м труб искомой секции, кН;

∑Qi-1 – общий вес предыдущих секций, кН;

[P] – допустимая нагрузка на растяжение, кН.

Допустимая нагрузка на растяжение определяется по формуле:


[P]=РСТ/nI3, кН, (2.43)


где РСТ – страгивающая нагрузка для соединений труб соответствующей секции, кН.

[P]=1640/1,3= 1261,5 кН.

Длина 2-ой секции определяется по формуле (2.42):

l2=(1261,5-45,5)/0,354=3435 м

Принимается длина 2-ой секции 3070. Тогда вес 2-ой секции по (2.40):

QI2=3070 Ч 0,354=1086,8 кН.

Вес 2-х секций составит ∑QI= 45,5+1086,8=1132,3 кН.

Сводные данные о конструкции обсадной колонны приведены в табл. 2.18.


Таблица 2.18 - Сводные данные о конструкции обсадной колонн

№ п.п. секции Группа прочности Толщина стенки, мм Длина секции, м Вес ,кН Интервал Установки, м




секции суммар-ный 1 м труб
I E 10,6 110 45,5 45,5 0,414 3180 - 3070
II E 8,9 3070 1086,8 1132,3 0,354 3070 - 0

2.8 Цементирование обсадных колонн


2.8.1Расчет необходимого количества материалов

Для облегчения качественного крепления обсадной колонны выбираем портландцемент ПЦТ-ДО-50.

Определяем водоцементное отношение для облегченного цементного раствора и для цементного раствора по формуле:


Технология строительства скважины (2.44)


где ρц = 2920 кг/м3 – плотность цементного раствора;

– для облегченного цементного раствора:

Технология строительства скважины

– для цементного раствора:

Технология строительства скважины

Найдем необходимый объем:

– облегченного цементного раствора:

Технология строительства скважины

– цементного раствора:


Технология строительства скважины


Объем воды для приготовления:

Технология строительства скважины (2.47)


– для цементного раствора:

Технология строительства скважины

– для облегченного цементного раствора:

Технология строительства скважины

Количество цементировочной техники:


Технология строительства скважины(2.48)


где ρнас –насыпная плотность цементного порошка;

Vбунк –объем бункера цементосмесительной машины СМН-20;

Для приготовления цементного раствора:

Технология строительства скважины

Для приготовления облегченного цементного раствора:


Технология строительства скважины

Всего потребуется для приготовления и закачки цементных растворов 3 машины 2СМН-20.

Производительность смесителя 2СМН-20 по цементному раствору:

Технология строительства скважины(2.49)


где QВ – производительность водяного насоса, л/с;

Технология строительства скважины

Производительность смесителя 2СМН-20 по облегченному цементному раствору:


Технология строительства скважины(2.50)


где QВ – производительность водяного насоса, л/с;

Технология строительства скважины

Число цементировочных агрегатов для закачки цементного раствора (ЦА-320):

Так как производительность смесителя по цементному раствору 21,8 л/с, а максимальная производительность ЦА-320 - 14,5 л/с, то с каждым смесителем должно работать по два агрегата:

Технология строительства скважины для закачки цементного раствора.

Число цементировочных агрегатов для закачки облегчённого цементного раствора:

Так как производительность смесителя по облегчённому цементному раствору 16,73 л/с, а максимальная производительность ЦА-320 - 14,5 л/с, то с каждым смесителем должно работать по два агрегата:

Технология строительства скважины для закачки облегчённого цементного раствора.

2.8.2Общая потребность в цементировочной технике

Для приготовления цементного и облегчённого цементного растворов необходимо три машины 2СМН-20.

Для подачи воды и начала продавки необходимо два агрегата ЦА-320.

Для закачки цементного и облегчённого цементного растворов необходимо шесть агрегатов ЦА-320.

Всего необходимо восемь цементировочных агрегатов ЦА-320.

Также для цементирования используем блок манифольдов 1БМ-700 и станцию контроля цементировании СКЦ-2М-80.


Таблица 2.19 - Распределение тампонажных материалов

Смеситель ЦА Материал Цемент, т Вода, м3 Буф. ж., м3 Продавка, м3
1 1 ОЦР 14,153 7,08
11,36

2 ОЦР
7,08
11,36
2 3 ОЦР 14,153 7,08
11,36

4 ОЦР
7,08
6,62
3 5 ЦР 3,843 0,87 4,8

6 ЦР
0,87 4,8
- 7 Подача воды
- 8



2

Результаты расчета на ЭВМ процесса цементирования приведены в приложении 1.

График процесса закачки и продавки цементировочного раствора приведены на рисунке 2.1.

Технология строительства скважиныТехнология строительства скважиныТехнология строительства скважиныТехнология строительства скважиныТехнология строительства скважиныРисунок 2.1- График процесса закачки и продавки цементного раствора


2.8.3 Расчет времени цементирования

Буферная жидкость:Технология строительства скважины

Облегченный цементный раствор:Технология строительства скважины

Цементный раствор:Технология строительства скважины

Продавка:Технология строительства скважины

Технология строительства скважины

Технология строительства скважины

Итого времени t=104,3Ч1,05=1 ч. 49 мин.

Расчетное время цементирования меньше, чем время начала схватывания, цементного раствора (tнсхв»3:20-3:40).


2.8.4 Контроль качества цементирования

Наиболее эффективным методом, позволяющим получить максимальную информацию о качестве цементирования обсадной колонны не зависимо, от температуры и плотности тампонажного камня, является акустическая цементометрия. Для контроля качества цементирования обсадной колонны применяют акустические цементомеры АКЦ-1 и АКЦ-2. путем совместной интерпретации кривых акустической цементограммы представляется возможным:

– определить высоту подъема тампонажного раствора за обсадной колонной;

– оценивать состояние контакта цементного камня с колонной, а в некоторых случаях и с породой в кольцевом пространстве;

– исследовать процессы формирования цементного камня в затрубном пространстве во времени и оценивать степень влияния на камень различных нагрузок, испытываемых обсадной колонны при перфорации, избыточных внутренних давлениях и выполнение технологических операций в скважине.

С целью повышения информативности акустической цементометрии желательно использовать приставки к наземной аппаратуре цементомера, позволяющие регистрировать полный акустический сигнал, подающий в приемник цементомера. На основе интерпретации характеристик полного акустического сигнала достаточно уверено можно оценивается состояние контакта цементного камня с породой, учитывая влияния факторов на результаты измерений.

Для оценки герметичности обсадной колонны нужно провести опрссовку ствола скважины.

Давление опрессовки должно быть не менее 7 МПа. Колонна считается герметичной, если при опрессовке ее водой давление за 30 минут снижается не более чем на 0,5 МПа, а также если после замены продавочной жидкости водой не наблюдается перелива жидкости и выделения газа на устье.


2.9 Освоение скважины


Заключительный технологический этап при бурении эксплуатационных и разведочных нефтяных и газовых скважин связан с освоением продуктивных горизонтов. От качественной реализации технологии освоения зависит последующая эффективность объекта эксплуатации. В комплекс работ по освоению входят: вторичное вскрытие пласта, выбор способа вызова притока из пласта и, при необходимости, методов активного воздействия на призабойную зону с целью устранения вредного воздействия на продуктивный пласт процессов бурения при вскрытии и интенсификации притока.


2.9.1 Выбор метода вторичного вскрытия и жидкости для его проведения

Вторичное вскрытие пласта заключается в создании гидравлической связи скважины с пластом.

Во избежание открытого фонтанирования вторичное вскрытие осуществляется на репрессии, величина которой составит 4 – 7 %.

Для создание гидравлической связи в скважинах, обсаженных эксплуатационными колоннами, для вскрытия применяют стреляющие (кумулятивные, пулевые) и гидропескоструйные перфораторы.

Перфораторы пробивают каналы в продуктивном пласте через стенки обсадных труб и слой затрубного цементного камня.

В настоящее время кумулятивным способом осуществляют свыше 90% всего объема перфорационных работ.

На данном месторождении вторичное вскрытие пласта рекомендуется производить кумулятивными бескорпусными перфораторами. Выбор производим по табл. 4.48.

Наиболее подходящим к данным условиям является ленточный перфоратор ПКС 105Т, который имеет следующие характеристики:

Плотность перфорации, отверстия/метр:

Допустимая 10

За один спуск 6

Максимальный интервал перфорации за один спуск, м 30

Длина канала, м:

σ СЖ =45 МПа 0,275

σ СЖ =25 МПа 0,350

Диаметр канала, мм:

В трубе 44

В породе

σ СЖ =45 МПа 12

σ СЖ =25 МПа 14

ПКС 105Т имеет извлекаемый ленточный каркас, с зарядом в стеклянных или ситалловых оболочках. Перфораторы этого типа имеют пониженную термостойкость по сравнению с корпусными перфораторами. На средних глубинах они обладают более высокой производительностью и лучшей пробивной способностью, чем другие перфораторы. При перфорации с их использованием практически исключается засорение скважины осколками.

Плотность перфорации принимается равной 10 отверстий/метр.

Перед перфорацией устье оборудуется малогабаритной превенторной установкой типа ППМ 125х25, разработанной институтом ЗапСибБурНИПИ и изготавливаемой заводом «Тюменьбурмаш» (ОАО «Гром»).

Так как первичное вскрытие продуктивного пласта осуществляется с буровым раствором на водяной основе, то применение в качестве перфорационной жидкости нефти и нефтепродуктов приведёт к образованию вязкой водонефтяной эмульсии, которая будет препятствовать движению флюида к призабойной зоне скважины и способствовать снижению коэффициента восстановления проницаемости.

Поэтому в качестве перфорационной жидкости предлагается использовать солевой раствор, применение которого получило широкое распространение на соседнем Игольско-Таловом месторождении.


2.9.2 Выбор метода вызова притока из пласта

Чтобы получить приток из продуктивного горизонта, необходимо давление в скважине снизить значительно ниже пластового. Существуют различные способы снижения давления, основанные либо на замене тяжелой промывочной жидкости на более легкую, либо на плавном или резком понижении уровня жидкости в эксплуатационной колонне.

Перед началом вызова притока устье скважины оборудуется фонтанной арматурой (АФ). Технологией вызова притока предусматривается применение насосно-компрессорных труб (НКТ) диаметром 73 мм а рабочее давление на устье не превышает 21 МПа, то проектируется применение фонтанной арматуры АФ1-65х21ХЛ.

В последнее время просматривается необходимость перехода к технологиям освоения скважин в сторону ресурсосберегающих и наносящих минимальный вред окружающей среде методов работы на скважине. Наиболее полно этому процессу отвечает освоение скважин с помощью поршневого вытеснения – свабирования.

В классическом виде свабирование представляет собой процесс периодического спуска поршневого узла (сваба) под динамический уровень жидкости глушения в НКТ и последующего его подъема.

Спуск и подъем сваба производится с помощью каротажного подъемника (ПКС-5) на геофизическом кабеле. Глубина погружения сваба под уровень жидкости, из соображения допустимого усилия нагрузки в узле заделки троса, достигающего 3 тонны, не превышает 500…550 м.

Так как сваб имеет гибкую связь с устьевым оборудованием, то на последних циклах свабирования к нему можно присоединить регистрирующие приборы (манометр, термометр, расходомер, пробоотборник и т.д.) и совместить процесс исследования скважины со стадией понижения уровня жидкости, что также значительно сокращает рабочее время. Кроме того, геофизический кабель создает электрическую связь с прибором, а это предполагает не только регистрацию, но и контроль за моментом начала притока и, таким образом, своевременно прекратить свабирование и целиком переключиться на процесс исследования скважины, а также получить качественную глубинную пробу и сведения о гидродинамических характеристиках пласта.

При освоении проектной скважины планируется применение усовершенствованной технологической схемы свабирования с использованием отечественного оборудования.

Для того, чтобы использовать отечественные лубрикаторы, имеющие длину не превышающую 2 м, необходимо иметь сваб с регулируемой поперечной геометрией, позволяющей при спуске исключить трение между его уплотнительными элементами и внутренней стенкой НКТ, что значительно уменьшает массу груза, а значит, и общую длину свабового узла.

Принципиально новый технологический процесс представляет собой спуск в скважину НКТ, в состав которых входят пакерный узел гидравлического действия и обратный клапан. При достижении заданной глубины спуска НКТ создается избыточное давление, приводящее в действие пакерный узел. На фонтанной арматуре монтируется лубрикатор и далее выполняются операции в соответствии с классической технологией свабирования, но так как затрубное пространство скважины изолировано пакером, то для того, чтобы понизить уровень жидкости в НКТ на 1000 м, достаточно вытеснить 3...4 м рабочей жидкости, для чего необходимо сделать не более двух-трех циклов свабирования

Изменение поперечных размеров сваба происходит путем подачи энергии по геофизическому кабелю, либо (при нарушении внутреннего гидродинамического состояния сваба) при спуске его до расчетной глубины, при которой уплотнительные элементы сваба полностью перекроют внутреннее сечение НКТ. Отсюда возникает дополнительная возможность исследовать скважину не только в режиме притока, но и в закрытом режиме, когда в подпакерном пространстве происходит восстановление забойного давления до пластового. В этом случае возможно получение информации о состоянии прискважинной зоны и промыслово-добывных параметрах продуктивного пласта, которые невозможно получить без применения специального испытательного оборудования.

Конструкции сваба второго поколения и отработка отдельных элементов технологии свабирования совместно с пакерным узлом имеет существенные преимущества:

обеспечивается полная безопасность процесса освоения скважины за счет изоляции внутреннего ее пространства лубрикаторным узлом;

время, затрачиваемое на проведение одного снижения уровня жидкости в скважине, в 1,5...2,0 раза меньше, чем при компрессировании;

число необходимого оборудования сокращается вдвое;

многократно уменьшается потребление топливно-энергетических ресурсов;

значительно сокращается антропогенное воздействие на окружающую среду за счет уменьшения числа рабочего персонала и сокращения времени на освоение и исследование скважин.

3. ТЕХНИКА ДЛЯ СТРОИТЕЛЬСТВА СКВАЖИНЫ


3.1 Выбор буровой установки


Центральным звеном бурового комплекса является буровая установка. При выборе буровой установки необходимо учитывать ряд основных факторов: глубина бурения, допустимая нагрузка на крюке, электрофицированность района работ, цель бурения.

Учитывая конкретные условия бурения, а именно то, что площадь ведения буровых работ заболоченная и бурение ведется с кустовых площадок, район обеспечен электроэнергией и глубина бурения скважин не превышает 3200 м, выбирается буровая установка типа БУ 3200/200 ЭК–БМ.

Согласно требования изложенным в буровая установка должна соответствовать ГОСТ 16293-82, при этом также должны выполняться следующие условия:


[Gкр] / Qбк > 0,6 ; (3.1)

[Gкр] / Qоб > 0,9; (3.2)

[Gкр] / Qпр > 1, (3.3)


где Gкр – допустимая нагрузка на крюке, т;

Qок – максимальный вес бурильной колонны, т;

Qоб –максимальный вес обсадной колонны, т;

Qпр –параметр веса колонны при ликвидации прихвата, т.

Максимальный вес бурильной колонны составляет QБК =663,7 кН=67,7т.

Максимальный вес обсадной колонны составляет QОБ =1132,3 кН=115,4т.

Параметр веса колонны при ликвидации прихвата определяется по формуле:

Qпр = k Ч Qмах тс, (3.4)


где k – коэффициент увеличения веса колонны при ликвидации прихвата (k = 1,3);

Qмах – наибольший вес одной из колонн, т.

Qпр = 1,3 Ч 1132,3=1472 кН=150 т.

По условию (3.1):

200/67,7=2,95 >0,6.

По условию (3.2):

200/115,4=1,73 >0,6.

По условию (3.3):

200/150=1,33 >1.

Из вышеприведенных расчетов видно, что все условия выполняются, следовательно, буровая установка для бурения проектируемой скважины выбрана верно.

Техническая характеристика БУ 3200/200 ЭК–БМ.

Условная глубина бурения, м 3200

Допустимая нагрузка на крюке, кН (тс) 2000 (200)

Оснастка талевой системы 5Ч6

Высота основания (отметка пола буровой), м 8,5

Ротор Р-560

Клиновой захват ПКР-560

Тип бурового насоса У8-6МА

Мощность бурового насоса, кВт 950

Буровой вертлюг УВ-250 МА1

Компрессор АВШ6/10

Талевый блок УТБК-5Ч200

Буровая лебедка ЛБ-750

Объем емкости для долива, м3 12

Полезный объем емкостей бурового раствора, м3 120

Полезный объем емкостей для воды вне эшелона, м3 100

Расстояние от оси скважины до края амбара, м 18


3.2 Обогрев буровой в зимних условиях


Продолжительность отопительного периода в районе СФ ЗАО «ССК» составляет 244 сутки, по этому для работы в зимних условиях необходимо предусматривать обогрев буровой.

Отопительная установка на буровой предназначена для обеспечения паром низкого давления отопительных и технологических нужд.

На буровой пар расходуется на подогрев глинистого раствора в приемных емкостях и желобной система, подогрев выкидных линий буровых насосов, подогрева масла и двигателей внутреннего сгорания пере их пуском в работу, для отопления культбудки и насосного помещения, для разогрева замков и бурильных труб при СПО.

В зимних условиях осуществляется индивидуальный обогрев буровых установок от двух паровых котлов ПКН-20.

Подача пара к объектам буровой осуществляется по паропроводу из труб диаметром 0,1 м. Во избежании разрыва паропровода, они изготавливаются с П – образными компенсаторами.

Для регулирования подачи пара на линии паропровода устанавливают чугунные задвижки.

Из котельной пар подводится к подсвечникам, пульту управления бурильщика и емкостям с буровым раствором.

Остальное буровое оборудование, при необходимости, разогревается сухим паром от передвижной паровой установки ППУ – 3.

Для членов буровой бригады на зимний период предусмотрены отапливаемые теплушки.

© 2011 Рефераты и курсовые работы
