Курсовая работа: Решение транспортной задачи в Excel

Курсовая работа: Решение транспортной задачи в Excel

Содержание

Введение

§1. Постановка Транспортной задачи (ТЗ) для n переменных

§2. Пример решения Транспортной задачи

§3. Транспортные задачи по различным критериям

§4. Решение транспортной задачи в Excel

Список литературы


Введение

Под названием “транспортная задача” объединяется широкий круг задач с единой математической моделью. Классическая транспортная задача – задача о наиболее экономном плане перевозок однородного продукта или взаимозаменяемых продуктов из пунктов производства в пункты потребления, встречается чаще всего в практических приложениях линейного программирования. Линейное программирование является одним из разделов математического программирования – области математики, разрабатывающей теорию и численные методы решения многомерных экстремальных задач с ограничениями.

Огромное количество возможных вариантов перевозок затрудняет получение достаточно экономного плана эмпирическим или экспертным путем. Применение математических методов и вычислительных в планировании перевозок дает большой экономический эффект. Транспортные задачи могут быть решены симплексным методом однако матрица системы ограничений транспортной задачи настолько своеобразна, что для ее решения разработаны специальные методы. Эти методы, как и симплексный метод, позволяют найти начальное опорное решение, а затем, улучшая его получить оптимальное решение.

В зависимости от способа представления условий транспортной задачи она может быть представлена в сетевой (схематичной) или матричной (табличной) форме. Транспортная задача может также решаться с ограничениями и без ограничений.


§1. Постановка Транспортной задачи (ТЗ) для n переменных

Пусть имеется несколько поставщиков однородной продукции (каждый с определенным запасом) и несколько потребителей этой продукции (с известными потребностями у каждого). Задана также сеть коммуникаций (дорог, рек, воздушных линий и т.д.) связывающая каждого поставщика с каждым потребителем. На каждой коммуникации задана цена перевозки – стоимость перевозки единицы продукции. Если какая – либо коммуникация отсутствует, то считаем, что она есть, но цену перевозки на ней устанавливаем равной бесконечности (+∞). Это соглашение сделает невыгодным перевозку по ней и автоматически исключит данную коммуникацию из плана перевозок.

Таким образом, требуется составить план перевозок продукции от поставщиков к потребителям так, чтобы потребности потребителей были бы удовлетворены за счет вывоза запаса от поставщиков. Цель – минимизация суммарной стоимости всех перевозок.

Транспортные задачи бывают:

1) открытые m ≠ n (суммарный запас продукции, имеющейся у поставщиков, не совпадает с суммарной потребностью в продукции у потребителей.)

2) закрытые m = n (суммарный запас продукции, имеющейся у поставщиков, совпадает с суммарной потребностью в продукции у потребителей.)

Метод потенциалов «работает» только для закрытых ТЗ, причем, закрытая ТЗ всегда разрешима.

Открытую ТЗ сводят к закрытой ТЗ путем прибавления к суммарному запасу продукции или суммарной потребности продукции недостающих единиц до равенства суммарного запаса продукции и суммарной потребности продукции.

Закрытая транспортная задача формулируется как Задача Линейного Программирования (ЗЛП) следующего вида:

, где

- запас i – го поставщика

- потребность j – го потребителя

- цена перевозки единицы продукции по коммуникациям (i,j)

(от i – го поставщика к j – му потребителю)

- объем перевозки продукции (неизвестный) по коммуникациям (i,j).

Для вывода критерии оптимальности транспортной задачи построим двойственную задачу.

Структура матрицы ограничений транспортной задачи такова, что столбец, соответствующей переменной содержит ровно два ненулевых элемента: единицу в строке с номером i и единицу в строке m + i.

Вектор двойственных переменных Y = (,…,,,…,) имеет m + n компонент (по числе ограничений ТЗ), которые называются потенциалами: переменные ,,…, - потенциалы поставщиков; переменные ,…,- потенциалы потребителей.

Используя схему для построения двойственной задачи к ЗЛП в стандартной форме, имеем:

В полученной двойственной задаче n·m ограничений, соответствующих каждой переменной ТЗ. Вспоминая, что невязка между левой и правой частью в ограничений двойственной задачи есть оценка для соответствующей переменной исходной задачи , запишем условия оптимальности текущего плана перевозок в ТЗ:

.

Неизвестные потенциалы и (их общее количество равно m + n) могут быть найдены (и именно так отыскиваются) из условия равенства нулю оценок для базисных переменных (заполненных клеток таблицы) ТЗ (таких равенств (m+n - 1), что следует из замечания ниже).



для заполненных клеток (i,j) таблицы ТЗ.

Решение полученной системы (содержащей неизвестных на единицу больше, чем число уравнений) ищется, когда одно из неизвестных (вообще говоря, любое) полагается равным некоторому числу (тоже, вообще говоря, любому). После этого оставшаяся система имеет единственное решение.


§2. Пример решения Транспортной задачи

Метод потенциалов представляет из себя модификацию симплекс-метода, учитывающую специфику транспортной задачи, поэтому его алгоритм не отличается от алгоритма симплекс-метода, за исключением шага проверки целевой функции на неограниченность на множестве решений. Отсутствие указанного шага в методе потенциалов обусловлено теоремой о том, что закрытая ТЗ всегда разрешима. Итак, алгоритм метода потенциалов для решения ТЗ состоит из следующих шагов:

ШАГ 1. Построение начального плана перевозок.

ШАГ 2. Проверка текущего плана на оптимальность.

Если план оптимален, то алгоритм завершен.

ШАГ 3. Улучшение плана перевозок. Переход к шагу 1.

Опишем алгоритм по шагам, иллюстрируя каждый шаг

ШАГ 1. Построение начального плана перевозок.

Построение начального решения (как и последующие расчеты) проводят в таблице, имеющей следующий вид:

Клетка ( i , j ) таблицы соответствует коммуникации, связывающей i-го поставщика сj-м потребителем.

Построить начальный план перевозок означает - назначить объемы перевозок в клетки таблицы таким образом, чтобы:

а)число заполненных клеток было (m+n-1). (Тогда план перевозок будет отвечать базисному решению ЗЛП);

б)сумма перевозок в любой строке должна быть равна запасу соответствующего поставщика, а сумма перевозок в каждом столбце равна потребности потребителя. (Условие выполнения ограничений ТЗ). Существует несколько способов нахождения начального решения, которые отличаются только выбором клетки, в которую назначается очередная перевозка. Так, в способе северо-западного угла (СЗУ) для очередного назначения перевозки выбирается левая верхняя клетка таблицы (при этом никак не учитываются цены перевозок). Наоборот, в способе минимальной стоимости (МС) для заполнения выбирается клетка текущей таблицы с минимальной ценой перевозки, что в большинстве случаев (но не всегда) приводит к более дешевому (а значит и более близкому к оптимальному) начальному плану перевозок.

Мы будем пользоваться способом минимальной стоимости (МС).

Изложим теперь алгоритм нахождения начального решения.

ШАГ 1. Определенным способом выбираем клетку в текущей таблице. Пусть она имеет индексы (i, j) (i -номер поставщика, j - номер потребителя).

ШАГ 2. В качестве перевозок в эту клетку назначаем наименьшую из ai и потребности bj.

xij = min{ ai, bj }

ШАГ З. Уменьшим запас ai и потребность bj на величину перевозки xij, т.е.

ai = ai - xij,

bj =bj -xij

ШАГ 4. При исчерпании запаса (ai = 0) запрещаем к перевозке оставшиеся свободные клетки i-ой строки, а при исчерпании потребности

(bj =0) запрещаем такие же клетки вj-ом столбце.

В случае одновременного исчерпания запасов потребностей (ai =bj = 0) запрещаем перевозки или в строке (тогда считаем, что у потребителя осталась потребность в количестве равном нулю, которую необходимо удовлетворить), или в столбце (в этом случае считаем, что у поставщика остается запас равный нулю, который необходимо вывезти). Это делается для того, чтобы при одновременном запрещении перевозок в строке и столбце количество заполненных клеток таблицы не стало меньшим, чем m+n-1.

Получим новую текущую таблицу, в которую не входят заполненные и запрещенные клетки. Если таблица не пуста, переходим к шагу 1. (При исчерпании таблицы - конец).

Способ минимальной стоимости.

1.Клетки с минимальной ценой (3,1), (3,2) и (3,3). Выбираем, например, (3,2). (Далее все шаги, как в предыдущем способе).

2 . x32 = min{50,60} = 50

3. a '3 =50-50=0, b '2 = 100-50=50

4.Запрещаем строку 3.


1. Клетка с min ценой ~ (2,3)

2. x23 = min{70,80} = 70

3. a2=70-70=0, b'3 = 80-70=10

4. Запрещаем строку 2.

1 2 3
 60

5

60

10 12
Χ

8

-

6

-

4

70

Χ 0

0

50

0

-

50 10

1.  Клетка с min ценой ~ (1,1)

2.  x 11=min{120,60} = 60

3.  a 1' =120-60 = 60, b1' = 0

4.В первом столбце запрещать уже нечего. Текущая таблица содержит две клетки (1,2) и (1,3).

1.Выбираем клетку (1,2)

2.x 12 =min{110,100} = 100

3.a 1 =110-100 = 10, b'1 = 0

4.Текущая таблица содержит одну клетку (1,3).


1. Выбираем последнюю клетку(1,3)

2. x13=min{10,10} = 10

3.a1' = b3 = 0

4.Таблица исчерпана. Конец.

Переходим к описанию следующего шага метода потенциалов.

ШАГ 2. Проверка текущего плана на оптимальность.

Признаком того, что текущий план перевозок является оптимальным, служит условие

(1)ui +vj -cij ≤0

которое выполняется для всех клеток таблицы. Неизвестные здесь величины ui и vj (называемые потенциалами) определяются из условий

(2)ui + vj = cij

Условие (1) означает невозможность появления "спекулятивной" цены. Само же название "потенциалы" заимствовано из физического закона о том, что работа по перемещению заряда в электростатическом поле равна разности потенциалов в данных точках поля (У нас: "...цена перевозки единицы продукции по коммуникации равна разности цен в конце и в начале пути")

Так как заполненных клеток в таблице (m+n-1) штук, а неизвестных и (m+n) штук, то для их определения имеется система из (m+n-1) уравнений относительно (m+n) неизвестных. Чтобы найти решение (хотя бы какое-нибудь) такой системы, достаточно положить одно из неизвестных (произвольное) равным некоторому произвольно выбранному числу. Тогда остальные определяются единственным образом. Можно решать эту систему непосредственно (продолжаем работать с нашим "старым" примером и найдем потенциалы для начального плана, построенного способом МС).

Заполненные клетки Уравнения

(1,1) u1 + v1 =5

(1,2) u1 + v2 =10

(1,3) u1 + v3 =12

(2,3) u2 +v3 =4

(3,2) u3 +v2 =0

Положим, например, неизвестное u 1 равным 0 (через него можно из первых трех уравнений найти v1, v2 и v3). Последовательно из них находим u 2 , u 3.

Этот метод можно сформулировать в виде единого правила:

Неизвестный потенциал находится вычитанием известного из цены перевозки в заполненной клетке

Применим это правило для определения u и v в нашем примере и получим:

u1 =0, u2 =-8, u3 =-6

v1 =5, v2 =10, v3 =12

Переходим к проверке условий оптимальности (1). Достаточно проверять их для незаполненных клеток, так как для клеток заполненных эти условия выполняются как равенства. Для проверки берется незаполненная клетка, складываются соответствующие ей потенциалы (первый элемент строки и последний элемент столбца) и из них вычитается цена перевозки в данной клетке. Если полученное число отрицательное (или ноль), то оптимальность в данной клетке не нарушается (в случае выполнения условия (1) для всех незаполненных клеток, имеем оптимальный план перевозок). Если же в таблице встретилась хотя бы одна клетка, для которой это число положительно, тогда решение не является оптимальным и может быть улучшено.

Проверим на оптимальность имеющееся решение

(2,1) u2+v1-c21=-8+5-8=-11<0

(2,2) u 2 +v2 -c22=-8+10-6=-4<0

(3,1) u 3 +v1 -c31=-10+ 5-0=-5<0

(3,3) u 3 +v3 -c33=-10+12-0=2>0

Следовательно, условие оптимальности нарушено в клетке (3,3).

Имеющийся план перевозок можно улучшить.

Дадим описание заключительного шага алгоритма метода потенциалов.

ШАГ 3 Улучшение плана перевозок.

Улучшение плана происходит путем назначения перевозки θ>0 в ту клетку (i , j) таблицы, в которой нарушилось условие оптимальности. Но назначение ненулевой перевозки нарушает условия баланса вывоза продукции от поставщика i (вывозит весь запас и еще плюсθ>0 ) и условия баланса привоза продукции к потребителю j (получает все что можно и еще плюс θ > 0). Условия баланса восстанавливают путем уменьшения вывоза от i-поставщика к какому-то другому потребителю j (уменьшают на θ перевозку в какой-то заполненной клетке (i , j) строки i). При этом нарушается баланс привоза продукции к потребителю j (получает на θ меньше, чем ему требуется). Восстанавливают баланс в столбце j, тогда он нарушается в некоторой строке i и т.д. до тех пор, пока цикл перемещения перевозок не замкнется на клетке, в которой нарушалось условие оптимальности. Продемонстрируем эти рассуждения на нашем примере.

120 60 50+ Ө 10- Ө
70 - - 70
50 - 50- Ө * + Ө
60 100 80
120 60 60 -(0)
70 - - 70
50 - 40 * 10
60 100 80

1. Оптимальность нарушена в клетке (3,3). Назначим в нее перевозку θ>0 (+θ означает, увеличение на θ).

2.Нарушается баланс вывоза от поставщика 3 (вывозит 50+ θ, а это больше его запаса!). Уменьшаем на θ перевозку в заполненной клетке строки 3 (вне заполненной уменьшать нельзя, так как это приведет к отрицательной перевозке).

Рассмотрим те клетки цикла в которых уменьшаем на θ перевозку и берём минимум из вычетаемых, у нас это min{10- θ ,50- θ }=10.

И данное число надо подставить в цикл


§3. Транспортные задачи по различным критериям

Транспортная задача по критерию времени

Иногда возникает ситуация, когда в условиях (ТЗ) необходимо минимизировать не стоимость перевозок, а время их выполнения (Срочные грузы, перевозки скоропортящихся продуктов, работа «скорой помощи» и т.д.)

Имеется m поставщиков однородного груза и n потребителей груза. Для каждой пары (,) известно время , за которое груз перевозится от  к . Требуется составить такой план перевозок, при котором все запасы поставщиков будут вывезены, а все запросы потребителей будут полностью удовлетворенны и наибольшее время доставки всех грузов будет минимизирован.

Задача о назначениях (Венгерский метод)

Имеется n видов работ и n рабочих. Каждый рабочий может выполнить любую из n работ за некоторое время (цена рабочего). Требуется распределить все работы между всеми рабочими так, чтобы время выполнения работ было минимальным, а каждую работу выполнял только один рабочий.

§4. Решение транспортной задачи в Excel

В качестве примера я рассмотрел транспортную задачу для 2 складов и 5 магазинов.

·  В ячейки C4:C5 записал объемы продукции, имеющиеся на 2 складах.

·  В ячейки E5:I5 - заявки на продукцию, поступившие от магазинов.

·  В ячейки B8:F9 - матрицу транспортных расходов, задающую расходы на перевозку из I-го склада в J-й магазин единицы продукции.

·  В ячейки B13:F14 - план перевозок - матрицу, задающую количество товара, перевезенного из I-го склада в J-й магазин. Начальное распределение плана задано по принципу "каждой сестре по серьге", равномерно распределив всю имеющуюся на складе продукцию по магазинам. Эти ячейки являются регулируемыми и Решатель должен найти более подходящее решение, изменив значения в этих ячейках.

·  В ячейку D15 - записал целевую функцию:

{ =СУММ((B8:F8*B13:F13)+(B9:F9*B14:F14))}

·  В ячейки D17:H17 записал ограничения, задающие требование о точном выполнении заявки каждого магазина. Как обычно, я записал соответствующую формулу в первую из этих ячеек:

{=СУММ(B13:B14) - E5 }

Затем скопировал ее. При копировании формула автоматически меняется, задавая нужное ограничение. Правда, нужно следить при этом за правильной ориентацией данных. Например, в данном случае формулу нужно копировать в строку, а не в столбец.

·  Затем задал следующую группу ограничений. Эти ограничения отвечают тому естественному условию, что со склада нельзя увести больше продукции, чем там имеется. Формула, помещенная в ячейку D18, имеет вид:

{=C4 - СУММ(B13:F13)}

Эта формула скопирована уже по столбцу в ячейку D19. Подготовительный этап завершен - можно вызывать Решатель.

При вызове Решателя и задании параметров в его диалоговом окне выполнялась стандартная работа по указанию ячейки с целевой функцией, диапазоном регулируемых ячеек и заданием ограничений. Заметьте, помимо двух групп ограничений я задал и ограничения целочисленности переменных. Предполагается, что продукция может перевозиться только целыми единицами - бочками, мешками, ящиками. Такие ограничения в Решателе создаются совсем просто, - достаточно среди операторов, связывающих левую и правую части ограничения, выбрать оператор int. Взгляните, как выглядят результаты моей работы:

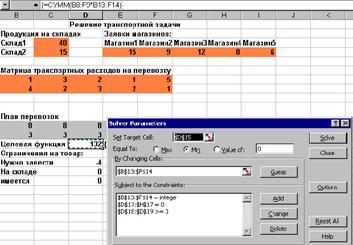

Окно Решателя при решении транспортной задачи

Рис. 2.21. Окно Решателя при решении транспортной задачи

Прежде чем дать команду на решение задачи, я провел настройку параметров в окне Options. В частности я включил флажки, указывающие на линейность модели и положительность переменных. Кроме того, я увеличил точность решения целочисленной задачи, задав в окне Tolerance значение в 1% вместо 5%, принятых по умолчанию.


Настройка в окне параметров Решателя  при решении транспортной задачи

Рис. 2.22. Настройка в окне параметров Решателя при решении транспортной задачи

Осталось щелкнуть кнопку "Solve" и получить оптимальный план перевозок. Вы можете проанализировать, насколько оптимальный план отличается от равномерного распределения, предложенного в качестве первоначального варианта, и как уменьшились транспортные расходы:

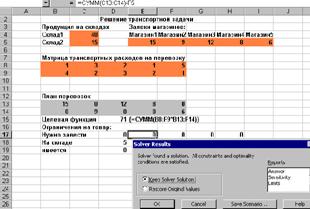

Решение транспортной задачи

Рис. 2.23. Решение транспортной задачи

Параметры, управляющие работой Решателя

Рассмотрим возможности управления работой Решателя, задаваемые в окне Параметры (Options):

·  Максимальное время (MaxTime) - ограничивает время, отведенное на процесс поиска решения. По умолчанию задано 100 секунд, что обычно достаточно для задач небольшой размерности, имеющих около 10 ограничений. Для задач большой размерности придется это значение увеличивать.

·  Предельное число итераций (Iterations) - еще один способ ограничения времени поиска путем задания максимального числа итераций. По умолчанию задано 100, но это число можно увеличивать до 32767. Чаще всего, если решение не получено за 100 итераций, надежд получить его при увеличении этого значения мало. Лучше попытаться изменить начальное приближение и запустить процесс поиска заново.

·  Относительная погрешность (Precision) - задает точность выполнения ограничений. Иногда проще изменить ограничение, отодвинув границу, чем пытаться выполнить ограничения с высокой точностью.

·  Сходимость (Convergence) - задается десятичной дробью, меньшей единицы, позволяя остановить процесс поиска при сходимости решения к неподвижной точке, когда относительные изменения в течение последних 5 итераций не превышают заданную дробь.

·  Линейная модель (Assume Linear Model) - этот флажок следует включать, когда целевая функция и ограничения - линейные функции. Эта дополнительная информация позволяет Решателю упростить процесс поиска решения.

·  Неотрицательные значения (Assume Non-Negative) - этим флажком можно задать ограничения на переменные, что позволит искать решения в положительной области значений, не задавая специальных ограничений на их нижнюю границу.

·  Показывать результаты итераций (Show Iteration Results) - флажок, позволяющий включить пошаговый процесс поиска, показывая на экране результаты каждой итерации. В сложных ситуациях, когда Решатель не находит решения автоматически, рекомендуется включать этот флажок, так как иногда можно найти точку, от которой процесс поиска уклонился в сторону.

·  Автоматическое масштабирование (Use Automating Scaling) - флажок автоматического изменения масштаба следует включать, когда масштаб значений входных переменных и целевой функции и ограничений отличается, возможно, на порядки. Например, переменные задаются в штуках, а целевая функция, задающая суммарную стоимость, измеряется в миллионах рублей.

·  Относительная погрешность (Tolerance) - задается в процентах. Указанное значение имеет смысл только для задач с целочисленными ограничениями. Решатель в таких задачах вначале находит оптимальное не целочисленное решение, а потом пытается найти ближайшую целочисленную точку, решение в которой отличалось бы от оптимального не более чем на указанное данным параметром количество процентов. Если такая точка найдена, Решатель сообщает об успехе. При большом допуске (по умолчанию 5%) может быть потеряно лучшее целочисленное решение, правда, отличающееся от найденного Решателем в пределах допуска. Для целочисленных задач допуск имеет смысл уменьшить, что я и сделал при решении транспортной задачи. Хочу еще раз обратить внимание на эту особенность решения задач целочисленного программирования. Если значение параметра Tolerance задать большим, то Решатель может остановиться раньше времени, не найдя лучшего целочисленного решения. Если же его взять малым, то наилучшее целочисленное решение будет отличаться от оптимального нецелочисленного решения на величину большую, чем ту, которая задается параметром Tolerance. В этом случае формально решение заканчивается неуспехом, поскольку найденное решение не удовлетворяет всем требованиям. Конечно, параметр Tolerance играет служебную роль, и "умный" Решатель, найдя наилучшее целочисленное решение, должен был бы уведомлять, что решение найдено, но ограничение по Tolerance не выполнено. Этого, однако, не происходит. Мы еще столкнемся с этой ситуацией при рассмотрении следующей задачи.

·  Сохранить модель (Save Model) - командная кнопка; позволяет открыть диалоговое окно, где можно указать имя сохраняемой модели. Имеет смысл использовать эту возможность, когда на рабочем листе несколько моделей, так как единственная модель запоминается автоматически.

·  Загрузить модель (Load Model) - позволяет загрузить одну из сохраненных моделей.

·  Есть еще несколько более специальных параметров, которыми можно управлять, варьируя процедурами, применяемыми в процессе поиска. К ним следует прибегать в тяжелых ситуациях, когда решение найти не удается.
