Учебное пособие: Подготовка к работе и проверка работоспособности АСУ 9К58Б

Учебное пособие: Подготовка к работе и проверка работоспособности АСУ 9К58Б

ОКП РБ  29.56.25.950

Утвержден

ЕИРВ.461261.036 ФО1-ЛУ

АСУ 9К58Б

ФОРМУЛЯР

Подготовка к работе и проверка работоспособности

ЕИРВ.461261.036 ФО1

Листов  32


Содержание

1    Подготовка  АСУ 9К58Б к  применению.. 3

1.1      Основные сведения по эксплуатации системы.. 3

1.2      Ввод в эксплуатацию АСУ 9К58Б. 9

1.3      Перенастройка (изменение структуры подчиненности) системы  управления  11

1.4      Рекомендации по подготовке системных данных. 14

Приложение А Рубрикатор понятий АСУ 9К58Б. 20

Приложение Б Схемы организации радио и проводной связи в  АСУ 9К58Б. 28


1. Подготовка АСУ 9К58Б к применению

1.1  Основные сведения по эксплуатации системы

1.1.1  АСУ 9К58Б

представляет собой иерархическую распределенную систему управления формированиями реактивной системы залпового огня (РСЗО). Состав элементов АСУ 9К58Б и используемых программных средств в командно-штабных машинах (КШМ) и боевых машинах (БМ) показан на структурной схеме, приведенной на рисунке 1.

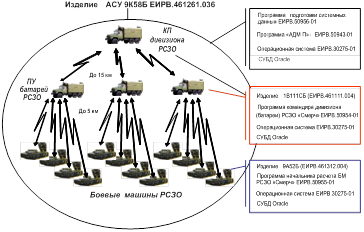

АСУ 9К58Б обеспечивает управление формированиями уровней управления:

-  командный пункт реактивного дивизиона (изделие 1В111СБ);

-  до трех пунктов управления реактивных батарей (изделие 1В111СБ);

-  боевые средства – до 12 боевых машин РСЗО (изделие 9А52Б).

Рисунок 1

1.1.2  К работе на технических средствах КШМ и БМ АСУ 9К58Б должны допускаться специалисты, прошедшие подготовку и изучившие правила работы, изложенные в эксплуатационной документации на КШМ (изделие 1В111СБ) и БМ (изделие  9А52Б), и сдавшие зачет

1.1.3  На АРМ АСУ 9К58Б  могут работать три группы пользователей, каждая из которых имеет определенный набор функций (набор интерфейсов для работы с данными):

-  пользователи с ролью «администратор системы» - выполняют загрузку системных данных и  настройку АРМ КШМ (БМ) для функционирования в системе, администрирование баз данных (БД). Окно работы с данными приведено на рисунке 2 (содержание окна для КШМ аналогично, за исключением клавиши «Клавиатура»);

-  пользователи с ролью «должностные лица ПУ» - осуществляют автоматизированное управление подразделениями в процессе выполнения боевых задач. Окна работы с данными приведены на рисунках 3, 4;

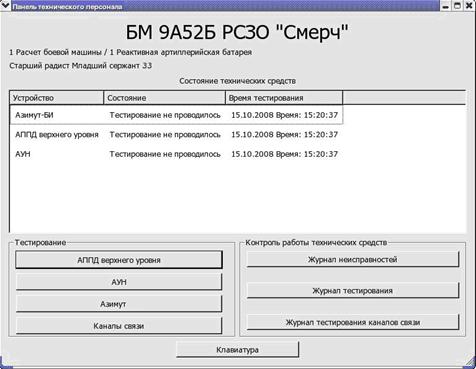

-  пользователи с ролью «технический персонал» - выполняют контроль состояния КСАУ. Окна работы с данными приведены на рисунках 5, 6.

Рисунок 2

Рисунок 3

Рисунок 4

Рисунок 5

Подпись: 2511.1


Рисунок 6

1.1.4  Каждому абоненту АСУ (пользователю с ролью «должностные лица ПУ») для аутентификации его в системе назначается уникальная электронная подпись, позволяющая осуществлять выход в канал связи при обмене информацией с внешними абонентами (электронный ключ). Подготовка (генерация) электронных ключей для конкретного объекта управления производится с помощью программы «АДМ П» ЕИРВ. 50943-01 (по  уникальному коду объекта управления в системе). Подготовленные ключи записываются на устройство «программно-технический комплекс криптографической защиты информации π-CARD» (флэш-память со стандартным USB портом) и выдаются должностному лицу, работающему на объекте. При этом пользователю сообщается пароль активации устройства «π-CARD», который необходимо вводить каждый раз перед началом работы на АРМ (при запуске основного приложения).

1.2  Ввод в эксплуатацию АСУ 9К58Б

1.2.1  При вводе в эксплуатацию АСУ должностному лицу с функциями «администратор системы» необходимо выполнить следующие работы:

с помощью программы подготовки системных данных (ЕИРВ.50956-01) подготовить и записать на CD-диски (флэш-память) для последующей загрузки на все элементы АСУ следующие системные данные, общие для всех элементов:

1)  классификатор понятий АСУ 9К58Б;

2)  боевой состав;

3)  списки должностных лиц, работающих в системе на каждом из уровней управления;

4)  нормативно-справочную  информацию (НСИ).

Примечание – При подготовке данных следует руководствоваться указаниями, приведенными в руководстве оператора ЕИРВ. 50956-01 34 01 и подразделе 1.4  настоящего документа.

для аутентификации абонентов в системе (должностных лиц ПУ) подготовить устройства «p-CARD» (с помощью программы «АДМ П» ЕИРВ.50943-01) в соответствии с указаниями, приведенными в руководстве оператора ЕИРВ.50943-01 34 01;

на всех уровнях управления установить  программы, указанные на рисунке 1:

1)  в изделиях 1В111СБ - программу командира дивизиона (батареи)  РСЗО «Смерч» в соответствии с указаниями, приведенными в руководстве оператора ЕИРВ.50954 34 01;

2)  в изделиях 9А52Б – программу начальника расчета БМ в соответствии с указаниями, приведенными в руководстве оператора ЕИРВ.50955 34 01.

Примечания:

1 Установка (загрузка) программных компонентов в ПЭВМ КШМ и БМ АСУ 9К58Б осуществляется с CD-дисков с использованием внешнего оптического DVD-привода, входящего в  состав  АСУ 9К58Б (при эксплуатации АСУ размещается в КШМ командира дивизиона). Внешний DVD-привод подключается  к ПЭВМ КШМ (БМ) через стандартный USB-порт. Работа с  DVD-приводом осуществляется в месте, обеспечивающем электропитание привода  от сети напряжением  220 В.

2 При установке ПО в БМ  9А52Б использовать клавиатуру из состава АСУ 9К58Б.

-  загрузить в изделиях 1В111СБ, 9А52Б подготовленные общесистемные данные и выполнить настройки в следующей последовательности:

импортировать классификатор понятий (функция «импорт классификатора»);

импортировать боевой состав (функция «импорт объектов управления»);

импортировать списки должностных лиц, работающих в системе (функция «импорт пользователей»);

импортировать нормативно-справочную  информацию (функция «импорт НСИ»);

выполнить настройку уровня управления: указать на боевом составе собственный уровень (функция «регистрация объекта», выбрать на боевом составе соответствующий объект и нажать кнопку «Отметить как свой»);

при необходимости, изменить  параметры пользователей (при условии, что импорт пользователей уже был выполнен, иначе эта операция недоступна);

при необходимости, изменить  параметры СОД пользователей: значения адреса СОД при работе через аппаратуру пакетной передачи данных (АППД) 2С14 и значения IP-адресов  при работе по ЛВС;

настроить (изменить) интервал действия блокировок: указать интервал времени (в секундах от 0 до 99), в течение которого блокируется запуск основного приложения «9К58Б» после трехкратной попытки ввода неправильных подписи или пароля пользователя;

проверить работоспособность элементов системы в соответствии с разделом 2.

1.3  Перенастройка (изменение структуры подчиненности) системы
управления

1.3.1  В штатном режиме эксплуатации управление формированиями АСУ 9К58Б осуществляется КП дивизиона (пример схемы управления приведен на рисунке 7)

1.3.2  При выходе из строя одного из ПУ батареи, управление боевыми машинами может осуществляться непосредственно с КП дивизиона (пример схемы управления приведен на рисунке 8). Для перехода на резервную структуру управления необходимо выполнить следующие операции

на КП дивизиона и БМ (оставшихся без вышестоящего ПУ батареи) загрузить резервный «боевой состав» и «параметры пользователей», подготовленные заранее для аварийного режима управления. При загрузке («импорте») нового боевого состава вся оперативно-тактическая информация (данные по объектам управления, объектам поражения, ракетным ударам и т.п.) удаляется из базы данных автоматически;

на КП дивизиона и БМ (оставшихся без вышестоящего ПУ батареи) провести функциональный контроль АППД (верхнего и нижнего уровней) и  каналов обмена данными). Убедиться в исправности трактов обмена данными;

в БМ перестроить частоту радиостанции (на частоту работы КП дивизиона);

провести сбор данных по положению, состоянию и обеспеченности подчиненных подразделений, для чего:

1)  на АРМ БМ (оставшихся без вышестоящего ПУ батареи) сформировать данные по собственному узлу (положение, состояние и обеспеченность) и доложить (отправить) на вышестоящий уровень управления (КП дивизиона);

2)  на оставшихся ПУ батарей - отправить на вышестоящий уровень управления  данные по собственному узлу и всем  подчиненным подразделениям;

3)  на КП дивизиона сформировать (сохранить в БД) всю необходимую для управления боевыми действиями подчиненных подразделений информацию (данные по обстановке, данные по взаимодействующим войскам, данные по объектам поражения, ракетные удары и т.п.).

1.3.3  При выходе из строя КП дивизиона, управление оставшимися подразделениями может  осуществляться с ПУ батареи (пример схемы управления приведен на рисунке 9). Для этого необходимо выполнить следующие операции:

-  на всех элементах (КШМ и БМ)  выполнить архивирование БД  и загрузить новый «боевой состав» и «параметры пользователей» (подготовленные заранее для аварийного режима управления);

-  на ПУ батарей перестроить частоту радиостанции на частоту работы ПУ батареи, принявшей управление;

-  при необходимости (чтобы убедиться в исправности трактов обмена данными), провести функциональный контроль (АПД верхнего и нижнего уровней и каналов обмена данными);

-  провести сбор данных по положению, состоянию и обеспеченности подчиненных подразделений;

-  на ПУ батареи, выполняющей функции вышестоящего пункта управления, сформировать (сохранить в БД) всю необходимую для управления боевыми действиями подчиненных подразделений информацию (данные по обстановке, данные по взаимодействующим войскам, данные по объектам поражения, ракетные удары и т.п.).

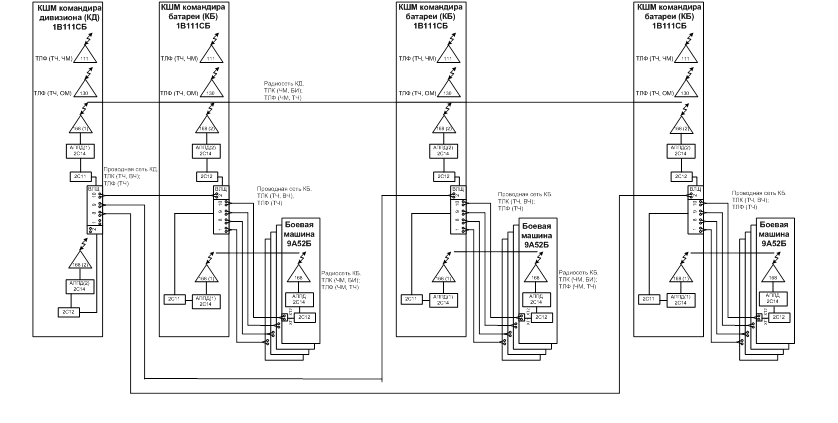

Рисунок 7 - Основной режим управления дивизионом

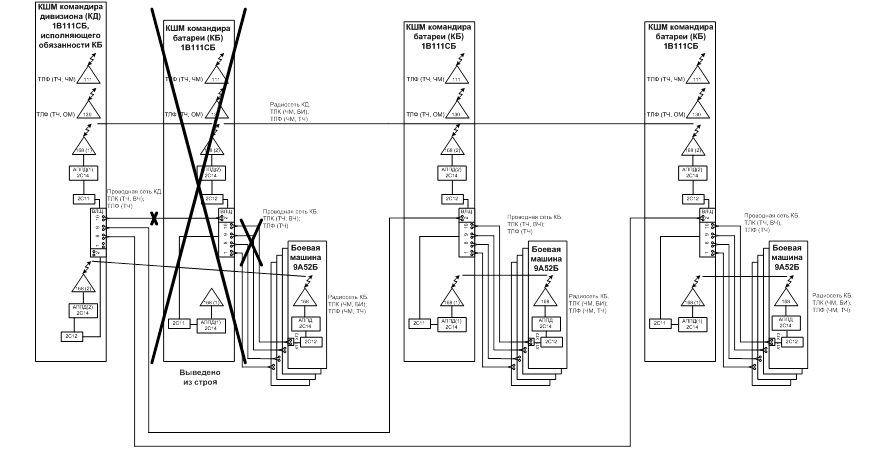

Рисунок 8 – Управление при выходе из строя ПУ батареи

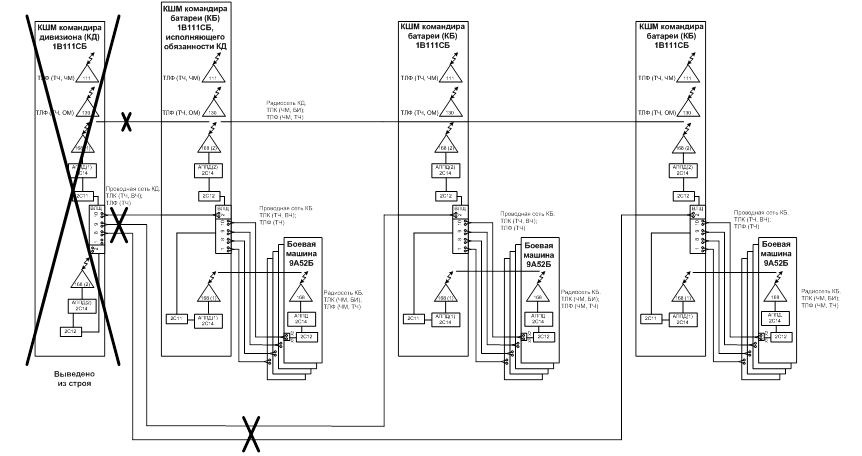

Рисунок 9 - Управление при выходе из строя ПУ дивизиона


1.4  Рекомендации по подготовке системных данных

1.4.1  Классификатор понятий АСУ 9К58Б  предназначен  для автоматизированной обработки, приема, хранения и передачи информации в соответствии с выполняемыми задачами и представляет собой систематизированный свод  наименований и кодов классификационных рубрик и (или) понятий

1.4.2  В классификаторе понятий есть рубрики и понятия с неизменяемым кодом, которые обрабатываются программными средствами. В приложении А (таблица А.1) к настоящему документу приведен рубрикатор, содержащий постоянные коды, которые нельзя удалять

1.4.3  Добавление в классификатор новых понятий должно производиться централизованно. Код добавляемого понятия – от одного до шести знаков, должен быть уникальным на всем множестве значений кодов

1.4.4  Сокращенные наименования (аббревиатуры) используются при отображении объектов оперативной обстановки на цифровой карте местности в качестве формуляров объектов

1.4.5  Следует придерживаться следующей последовательности подготовки системных данных:

-  сформировать (отредактировать) классификатор понятий: добавить новые понятия или удалить не используемые понятия, переименовать рубрики, изменить аббревиатуру, но не удалять обязательные рубрики и понятия, используемые программными средствами при обработке данных (см. приложение А). Необходимо сохранить сформированные данные с использованием функции «Экспорт» в виде отдельного файла  (с расширением *.сlf);

-  сформировать боевой состав. Данные по боевому составу содержат сведения по организационно-штатной структуре управления (отношения подчиненности объектов). Необходимо сохранить сформированные данные с использованием функции «Экспорт» в виде отдельных файлов  (с расширением *.bvs):

1)  боевой состав для основной организационно-штатной структуры управления. Пример структуры управления (боевого состава) для основного режимов управления приведен на рисунке 7;

2)  резервный боевой состав для аварийного режима  работы – при выходе из строя одного из уровней управления.  Пример структуры управления подчиненными подразделениями (резервного боевого состава) при выходе из строя ПУ батареи приведен на рисунке 8, при выходе из строя  ПУ КП дивизиона – на  рисунке 9;

-  сформировать списки должностных лиц, работающих в системе на каждом из уровней управления для основного и резервного боевого состава. Необходимо сохранить сформированные данные с использованием функции «Экспорт» в виде отдельных файлов (с расширением *.usr);

-  сформировать нормативно-справочную информацию (НСИ). Необходимо сохранить сформированные данные с использованием функции «Экспорт» в виде отдельного файла  (с расширением  *.nsi).

1.4.6  Чтобы сформировать боевой состав с помощью программы подготовки данных, необходимо:

-  каждому объекту управления (дивизион, батарея, БМ) установить (присвоить) уникальный код (содержащий от одного до четырех символов);

-  каждому автоматизированному объекту управления установить  (присвоить) адрес СОД из диапазона номеров от 1 до 64  (указанных в маршрутно-адресной таблице АППД), причем адреса должны быть уникальными.

1.4.7  Чтобы сформировать списки должностных лиц (параметры пользователей) с помощью программы подготовки данных, необходимо каждому должностному лицу установить (присвоить) уникальные коды подписи и пароля, содержащие от одного до тридцати символов.

1.4.8  Для обучения пользователей созданию системных данных (для настройки элементов системы) к настоящему документу  прилагаются на CD-диске демонстрационные примеры (файлы) (приложение В) следующих системных данных:

-  классификатор понятий АСУ 9К58Б - файл Klassif_RSZO.clf;

-  основной боевой состав - файл 2READN_АPD_P.bvs (режим работы «Кедр с П-кард»);

-  списки пользователей (для основного боевого состава) - файл DL_2 READN_АPD_P.usr;

-  резервный боевой состав - файл 2READN_АPD_P_REZ.bvs (боевой состав при выходе из строя 1 реабатр, режим работы «Кедр с П-кард»);

-  списки пользователей (для резервного боевого состава) -
файл DL_2 READN_АPD_P_REZ.usr;

-  нормативно-справочная информация - файл NSI_RSZO.nsi;

Примечание – Чтобы ознакомиться с указанными данными, необходимо на технологической ПЭВМ, где установлена программа подготовки системных данных ЕИРВ.50956, последовательно загрузить данные с помощью функции «Импорт».Проверка работоспособности АСУ 9К58Б

1.  После настройки (перенастройки) элементов системы (КШМ и БМ) необходимо:

-  убедиться в исправности технических средств, для чего необходимо выполнить следующие операции:

 включить КСАУ в КШМ и БМ в соответствии с руководствами по эксплуатации на КШМ и БМ, запустить основное приложение «9К58Б» (паролем пользователя с ролью «технический персонал»);

провести проверку состояния технических средств, последовательно запуская тесты (в соответствии правилами, приведенными в руководствах оператора ЕИРВ.50954-01 34 01, ЕИРВ.50955-01 34 01) и контролируя их результаты.

В соответствующих журналах тестирования аппаратуры и каналов связи должны появиться записи о выполненных проверках: наименование устройства, состояние устройства (каналов связи), время тестирования. Если тестируемое техническое средство неисправно, то в журнале неисправных технических средств должна появиться соответствующая запись, в противном случае журнал пуст (записей нет);

-  подготовить средства связи КШМ и БМ для работы по радио или по проводной связи в зависимости от режимов работы (основного или аварийных режимов) в соответствии со схемами организации радио и проводной связи, приведенными в приложении Б (рисунки Б.1 – Б.3);

-  при работе по радио настроить радиостанции Р-168-25-УЕ-2 на частоты, назначение которых должно осуществляться с учетом  запрета использования международных частот, а также частот, приведенных в таблице 1. При работе через штатные радиостанции  Р-111 дополнительные запрещенные (пораженные при работе КСАУ) частоты – 33375 и 40000 Гц.

Таблица 1 – Перечень частот, пораженных внутренними излучениями радиостанций Р-168-25-УЕ-2 и КСАУ изделий 1В111СБ, 9А52Б

Частота, кГц Частота, кГц Частота, кГц Частота, кГц Частота, кГц
30000 39950 47975 92775
31975 40000* 48000 72425 92800
32000 40150 49075 72525 93875
32025 40300 49150 72625 94625
33375* 40325 49725 72725 94650
34125 40450 49750 72825 95975
34200 40474 49775 72925 96000
35000 40600 51175 73350 98125
35175 40625 51200 73450 98300
35300 40650 52850 73550 98325
36000 40725 53250 73575 98500
36275 40750 53325 73650 99175
36675 40775 54250 74475 100000
36850 40875 54375 74675 102375
36875 40900 55250 75000 102400
37000 40925 55300 76000 105575
37150 41025 55325 76775
37475 41175 55475 76800
37625 41200 57575 78925
37650 41350 57600 79875
37950 41475 59725 80000+*
38100 41525 59900* 81075
38250 41575 60550 82200
38375 42675 60700 83175
38400 43000 61450 83200
38425 43025 61875 85325
38575 43125 64000 86025
38725 44000 66125 86375
39050 44525 67175 87475
39175 44775 68275 89575
39200 44800 70375 89600
39675 45325 70400 92175
Примечание – Частоты, отмеченные символом «*» - пораженные при работе КСАУ изделий 1В111СБ, 9А52Б.

убедиться в правильности выполненных настроек, для чего рекомендуется проверить возможность обмена данными между уровнями управления, выполнив на АРМ всех элементов АСУ следующие действия:

вставить в USB-порт устройство «π-CARD» (с электронным ключом должностного лица соответствующего уровня управления);

запустить основное приложение «9К58Б» паролем пользователя с ролью «должностные лица ПУ» и ввести пароль активации устройства «π-CARD»;

синхронизировать текущее время, для чего по команде вышестоящего командира на всех КШМ и БМ АСУ запустить единое время (окно «Установка даты и времени», отображается после запуска основного приложения).

в навигационном окне «Боевые документы» набрать любой боевой документ с произвольным текстом и отправить его в адрес вышестоящего уровня управления, а также всем подчиненным подразделениям. Убедиться, что вся информация доходит до получателя, формируются отметки о доведении.


Приложение А

(обязательное)

Рубрикатор понятий АСУ 9К58Б

Таблица А.1

Код Наименование понятия

900000

БОЕВЫЕ ДОКУМЕНТЫ

920000

Темы документов

[код любой] [понятие, можно изменять, удалять]
970000 Гриф секретности
[код любой] [понятие, можно изменять, удалять]

942000

Типы документов

[код любой] [понятие, можно изменять, удалять]

800000

БОЕПРИПАСЫ

850000

Реактивные снаряды

[код любой] [понятие, можно изменять, удалять]

850200

300 мм реактивные снаряды

[код любой] [понятие, можно изменять, удалять]

840000

Стрелковые боеприпасы

[код любой] [понятие, можно изменять, удалять]

860000

Боеприпасы общего назначения

[код любой] [понятие, можно изменять, удалять]

4100

ПРИНАДЛЕЖНОСТЬ ТЕРРИТОРИИ

4110

Свои войска

4120

Войска противника

100000

ВОЙСКОВЫЕ ФОРМИРОВАНИЯ

100100

Формирования реактивной артиллерии

100110

Соединения, части и подразделения

100120

Бригады

[код любой] [понятие, можно изменять, удалять]

100140

Дивизионы

[код любой] [понятие, можно изменять, удалять]

100150

Батареи

[код любой] [понятие, можно изменять, удалять]

100130

Боевые машины

100131

Расчет боевой машины

100200

Подразделения обеспечения

[код любой] [понятие, можно изменять, удалять]

100260

Медицинские пункты

[код любой] [понятие, можно изменять, удалять]

100500

Формирования взаимодействующих частей (подразделений) и противостоящей группировки

[код любой] [понятие, можно изменять, удалять]

110000

ВООРУЖЕНИЕ

111900

Вооружение общего назначения

[код любой] [понятие, можно изменять, удалять]

111910

Стрелковое вооружение

[код любой] [понятие, можно изменять, удалять]

2100

ГОСУДАРСТВЕННАЯ ПРИНАДЛЕЖНОСТЬ

[код любой] [понятие, можно изменять, удалять]
Код Наименование понятия

41000

ГОРЮЧЕЕ, СМАЗОЧНЫЕ МАТЕРИАЛЫ

[код любой] [понятие, можно изменять, удалять]

63000

ГРУНТ ДНА

[код любой] [понятие, можно изменять, удалять]

70000

ДОЛЖНОСТНЫЕ ЛИЦА

73000

Должностные лица

[код любой] [понятие, можно изменять, удалять]

73400

Администраторы

[код любой] [понятие, можно изменять, удалять]

73100

Командование

[код любой] [понятие, можно изменять, удалять]

73300

Офицеры штаба

[код любой] [понятие, можно изменять, удалять]

73200

Начальники (помощники)

[код любой] [понятие, можно изменять, удалять]

73500

Технический персонал

[код любой] [понятие, можно изменять, удалять]

23000

ЗАДАЧИ ПО ПОДГОТОВКЕ И НАНЕСЕНИЮ РАКЕТНЫХ УДАРОВ

23200

Задачи стрельбы

23210

Поражение целей

[код любой] [понятие, можно изменять, удалять]

23220

Дистанционное минирование местности

[код любой] [понятие, можно изменять, удалять]

23500

Исполнительные команды

23501

Команды на подготовку удара

23503 Пуск разрешаю
23542 Выполнить

23110

Команды на удар

23130

Пуск

23140

Взрыв

23508 Команды на отмену удара
23509 Цель отменить
23539 Пуск отставить
23534 Перенос удара

130000

ИМУЩЕСТВО

130100

Артиллерийское имущество

[код любой] [понятие, можно изменять, удалять]

131100

Химическое имущество

[код любой] [понятие, можно изменять, удалять]

130900

Имущество связи

[код любой] [понятие, можно изменять, удалять]

130800

Инженерное имущество

[код любой] [понятие, можно изменять, удалять]

310000

ИНЖЕНЕРНАЯ ОБСТАНОВКА

311000

Объекты инженерного оборудования местности

[код любой] [понятие, можно изменять, удалять]

311300

Участки форсирования

[код любой] [понятие, можно изменять, удалять]

311200

Фортификационные сооружения

[код любой] [понятие, можно изменять, удалять]

311100

Дорожная сеть

[код любой] [понятие, можно изменять, удалять]

311600

Заграждения, районы ограничений

[код любой] [понятие, можно изменять, удалять]

311500

Мосты

[код любой] [понятие, можно изменять, удалять]

311400

Объекты водоснабжения

[код любой] [понятие, можно изменять, удалять]

30000

КАТЕГОРИИ ЛИЧНОГО СОСТАВА

[код любой] [понятие, можно изменять, удалять]

20000

КОМАНДЫ И СИГНАЛЫ БОЕВОГО УПРАВЛЕНИЯ

26000

Признак исполнения

[код любой] [понятие, можно изменять, удалять]

22000

Параметры команд

[код любой] [понятие, можно изменять, удалять]

25000

Содержание команд и сигналов

[код любой] [понятие, можно изменять, удалять]

950000

КОНТРОЛЬ ДОВЕДЕНИЯ И ВЫПОЛНЕНИЯ

950200

Контроль выполнения

950220

Отрицательный результат

950221

Не выполнено

950222

Отказ боевой машины

950223

Пуск не состоялся

950224

Отказ боеприпаса

950225

Цель вне сектора пуска

950226

Перезаезд

950227

Угол возвышения вне допустимых пределов

950210

Положительный результат

950211

Выполнено

950215

Пуск в норме

950216

Есть ДПЗ

950100

Контроль доведения

950110

Положительный результат

950111

Доведено

950120

Отрицательный результат

950122

Требуется доведение

950121

Не доведено

64000

МАТЕРИАЛЫ

200000

ОБОРУДОВАННЫЕ РАЙОНЫ И ПОЗИЦИИ

210320

Стартовые позиции

[код любой] [понятие, можно изменять, удалять]

210600

Технические позиции

[код любой] [понятие, можно изменять, удалять]

210100

Районы расположения

[код любой] [понятие, можно изменять, удалять]

210700

Позиционные районы

[код любой] [понятие, можно изменять, удалять]

71000

ОРГАНЫ УПРАВЛЕНИЯ

71150

Пункт управления

71130

Тыловой пункт управления

71120

Запасной командный пункт

71110

Командный пункт

71170

Командно-наблюдательный пункт

[код любой] [понятие, можно изменять, удалять]

3000

ПАРАМЕТРЫ СИСТЕМЫ ПЕРЕДАЧИ ДАННЫХ

3300

Типы направлений

3302 Резервный
3301 Основной

3200

Тип протокола связи

3202 ТСР/IР
3201 АППД  2С14

3100

Состояние канала связи

3102

Неисправен

3101

Исправен

50000

БОЕВЫЕ ДЕЙСТВИЯ ВЗАИМОДЕЙСТВУЮЩИХ ВОЙСК

50410

Передний край

50200

Разграничительные линии

50202 Левая разграничительная линия
50201 Правая разграничительная линия
[код любой] [понятие, можно изменять, удалять]

50100

Боевые задачи

50110

Боевые задачи войск

50111

Ближайшая задача

50112

Дальнейшая задача

50113

Задача дня

50114

Последующая задача

[код любой] [понятие, можно изменять, удалять]

50500

Рубежи, направления, районы, зоны

50600

Рубежи

50621

Рубеж развертывания

50622

Рубеж спешивания

[код любой] [понятие, можно изменять, удалять]

50300

Направления действия войск

50301

Направление вспомогательного удара

50302

Направление другого удара

50303

Направление главного удара

50304

Направление продолжения наступления

[код любой] [понятие, можно изменять, удалять]

50400

Районы

50401

Район десантирования

50700

Зоны

50701

Зона боевых действий

68000

ПОКРЫТИЕ

[код любой] [понятие, можно изменять, удалять]

67000

ПРОХОДЫ

[код любой] [понятие, можно изменять, удалять]

52200

ПУНКТЫ МАРШРУТА

[код любой] [понятие, можно изменять, удалять]
52201 Исходный пункт
52202 Конечный пункт
52203 Пункт сбора колонны
52204 Пункт регулирования
52205 Привал
52205 Пункт получения боеприпасов
52206 Остановка

32000

РАДИАЦИОННАЯ, ХИМИЧЕСКАЯ И БИОЛОГИЧЕСКАЯ ОБСТАНОВКА

321000

Радиационная обстановка

321100

Степень заражения

321101 Уровень радиации

321200

Зоны радиоактивного заражения

321201

Зона умеренного заражения

321203

Зона сильного заражения

321204

Зона опасного заражения

321205

Зона чрезвычайно опасного заражения

322000

Химическая обстановка

322100

Участки (районы) заражения

[код любой] [понятие, можно изменять, удалять]

322200

Тип отравляющего вещества

[код любой] [понятие, можно изменять, удалять]

322400

Биологическая обстановка

322150

Участки (районы) заражения

[код любой] [понятие, можно изменять, удалять]

322300

Возбудитель

[код любой] [понятие, можно изменять, удалять]

8100

РЕЖИМЫ РАБОТЫ

8110

Боевой режим

8140

Тренаж

8141

Дежурный режим

40000

ВИДЫ ВООРУЖЕННЫХ СИЛ И РОДА ВОЙСК

40100

Военно-воздушные силы и войска противовоздушной обороны

40101

Военно-воздушные силы

40102

Войска противовоздушной обороны

40200

Сухопутные войска

40210

Механизированные войска

40211

Механизированные соединения, части, подразделения

40212

Танковые части, подразделения

40220

Ракетные войска и артиллерия

40221

Ракетные войска

40222

Артиллерия

40230

Территориальные войска

40235

Силы специальных операций

40240

Войска связи

40245

Инженерные войска

40250

Войска радиационной, химической и биологической защиты

40255

Разведывательные соединения, части и подразделения

40260

Части, подразделения радиоэлектронной борьбы

40265

Навигационно-топогеодезические части, подразделения

40270

Соединения, части, подразделения технического обеспечения

40300

Соединения, части, подразделения тылового обеспечения

40310

Соединения, части, подразделения материального обеспечения

40311

Медицинские части, подразделения, учреждения

40312

Автомобильные части, подразделения

40313

Дорожные части, подразделения

40314

Железнодорожные войска

61000

СОСТОЯНИЕ ОБЪЕКТОВ

61100

Нормальные состояния

[код любой] [понятие, можно изменять, удалять]

61300

Состояния разрушений

[код любой] [понятие, можно изменять, удалять]

61200

Опасные состояния

[код любой] [понятие, можно изменять, удалять]

62000

СПОСОБ ПЕРЕПРАВЫ

[код любой] [понятие, можно изменять, удалять]

94000

СТЕПЕНЬ ГОТОВНОСТИ

94110

Готовность к удару

94111

Готовность № 1

94112

Готовность № 2

94113

Готовность № 3

94130

Прочие состояния

94131

Отсутствие реактивных снарядов

94132

Неисправность БМ

65000

СТЕПЕНЬ ПРОХОДИМОСТИ

[код любой] [понятие, можно изменять, удалять]

81000

СПОСОБ УКРЫТИЯ БОЕВОЙ ТЕХНИКИ

81200 Укрыто
[код любой] [понятие, можно изменять, удалять]
81100 Открыто
[код любой] [понятие, можно изменять, удалять]

81500

СПОСОБ УКРЫТИЯ ЛИЧНОГО СОСТАВА

120000

ТЕХНИКА

120100

Артиллерийское вооружение и техника

120110 Боевые машины 300-мм реактивной системы залпового огня
120111 Боевая машина 9А52
[код любой] [понятие, можно изменять, удалять]
120120 Транспортно-заряжающие машины 300-мм реактивной системы залпового огня
120121 Транспортно-заряжающая машина 9Т234
[код любой] [понятие, можно изменять, удалять]
120130 Топопривязчики
120131 Топопривязчик ГАЗ-66Т
[код любой] [понятие, можно изменять, удалять]
120140 Автомобильные краны
120141 Автомобильный кран 9Т31М

Приложение Б

(рекомендуемое)

Схемы организации радио и проводной связи в АСУ 9К58Б

Рисунок Б.1 - Схемы организации связи (вариант) для основного режима

Рисунок Б.2 - Схемы организации связи (вариант) для аварийного режима при выходе из строя ПУ дивизиона

Рисунок Б.3 - Схемы организации связи (вариант) для аварийного режима при выходе из строя ПУ батареи

© 2011 Рефераты и курсовые работы
